Запчасти Komatsu WA100-3A ТРАНСМИССИЯ (АКСЕССУАРЫ) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

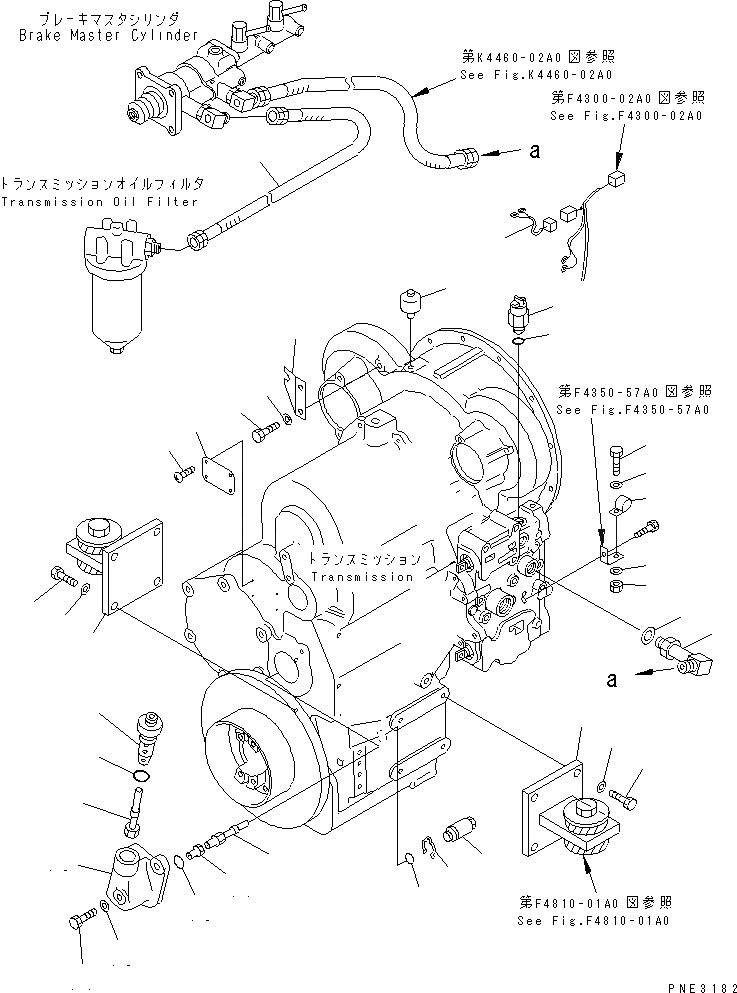

Схема запчастей Komatsu WA100-3A - ТРАНСМИССИЯ (АКСЕССУАРЫ) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
25
26
27
28
29
30
30
31

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

416-15-21012

TRANSMISSION ASS'Y

SN: (52935)-UP

1шт.

|1

416-15-21011

TRANSMISSION ASS'Y

SN: (51195)-(52934)

1шт.

|1

416-15-21010

TRANSMISSION ASS'Y

SN: 53001-(51194)

1шт.

|$$5

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-63A0.

-1шт.

1

07030-00252

BREATHER

SN: 53001-UP

1шт.

2

419-15-18241

PLUG

SN: 53001-UP

1шт.

3

419-15-18251

RING,SNAP

SN: 53001-UP

1шт.

4

07002-02434

O-RING (K1)

SN: 53001-UP

1шт.

5

09608-05080

PLATE¤ NAME,(LIMITED SUPPLY)

SN: 53001-UP

1шт.

6

04418-13060

SCREW

SN: 53001-UP

4шт.

7

417-15-13511

GEAR

SN: 53001-UP

1шт.

8

417-15-13530

GEAR

SN: 53001-UP

1шт.

9

417-15-13432

SLEEVE

SN: 53001-UP

1шт.

10

417-15-13452

COVER

SN: 53001-UP

1шт.

11

417-15-13460

BUSHING

SN: 53001-UP

1шт.

12

07002-02434

O-RING (K1)

SN: 53001-UP

1шт.

13

07000-02075

O-RING (K1)

SN: 53001-UP

1шт.

14

01010-31235

BOLT

SN: 53001-UP

2шт.

15

01643-31232

WASHER

SN: 53001-UP

2шт.

16

417-15-15610

SWITCH,BACK

SN: 53001-UP

1шт.

17

07002-02034

O-RING (K2)

SN: 53001-UP

1шт.

18

417-43-11420

PLATE

SN: 53001-UP

1шт.

19

01010-81025

BOLT

SN: 53001-UP

1шт.

20

01643-31032

WASHER

SN: 53001-UP

1шт.

21

417-14-11110

BRACKET

SN: 53001-(51194)

2шт.

22

01010-61650

BOLT

SN: 53001-(51194)

8шт.

23

01643-31645

WASHER

SN: 53001-(51194)

8шт.

24

113-62-32110

ELBOW

SN: 53001-(51194)

1шт.

25

07102-20614

HOSE,SUPPLY

SN: 53001-(51194)

1шт.

26

07002-02434

O-RING

SN: 53001-(51194)

1шт.

27

417-06-12550

WIRE ASS'Y

SN: 53001-(51194)

1шт.

28

08036-23014

CLIP

SN: 53001-(51194)

1шт.

29

01010-81025

BOLT

SN: 53001-(51194)

1шт.

30

01643-31032

WASHER

SN: 53001-(51194)

2шт.

31

01580-01008

NUT

SN: 53001-(51194)

1шт.

Выбрано товаров: 36
