Komatsu
/
Катки
/
JV100WA-2 S/N 21001-UP
/
РАМА И КУЗОВ
/

КРЕПЛЕНИЕ ОСН. КОНСТРУКЦИИING ЧАСТИ

Запчасти Komatsu JV100WA-2 КРЕПЛЕНИЕ ОСН. КОНСТРУКЦИИING ЧАСТИ РАМА И КУЗОВ

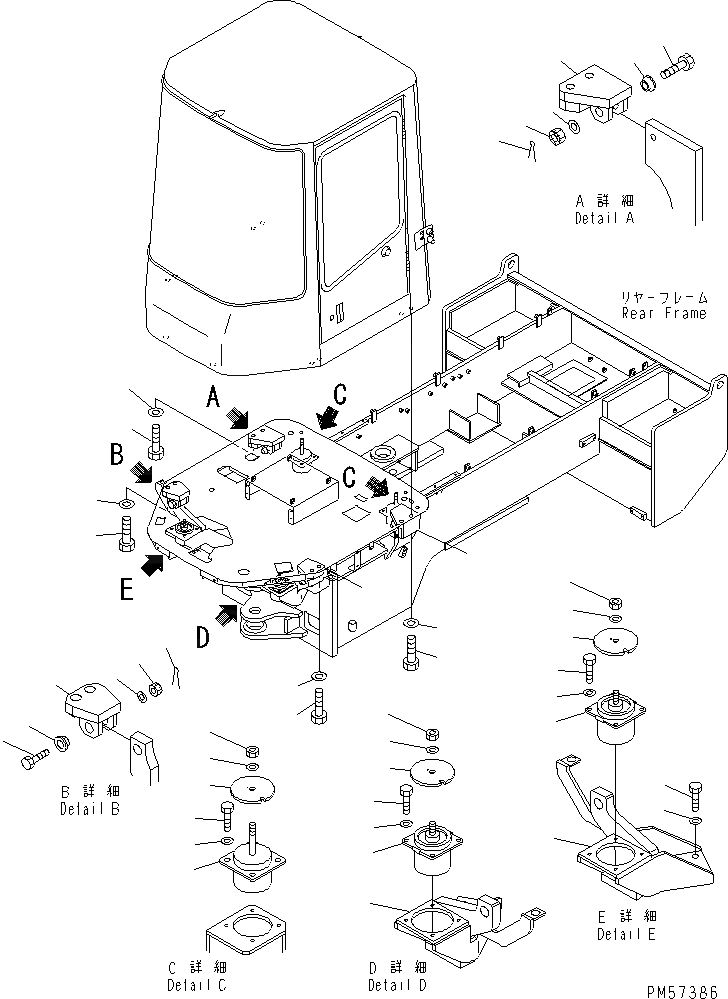

Схема запчастей Komatsu JV100WA-2 - КРЕПЛЕНИЕ ОСН. КОНСТРУКЦИИING ЧАСТИ РАМА И КУЗОВ
1
2
3
4
5
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
13
14
15
16
16
17
17
18
18
18
18
19
19
20
20
21
21
22
22
23
23

№

Артикул

Название

Примечание

Количество

1

273-54-62111

BRACKET,L.H.

SN: 21068-UP

1шт.

|1

273-54-62110

BRACKET,L.H.

SN: 21001-21067

1шт.

2

273-54-62121

BRACKET,R.H.

SN: 21068-UP

1шт.

|2

273-54-62120

BRACKET,R.H.

SN: 21001-21067

1шт.

3

01010-81660

BOLT

SN: 21001-UP

10шт.

4

01643-31645

WASHER

SN: 21001-UP

10шт.

5

207-54-65141

CUSHION

SN: 21001-UP

2шт.

6

273-54-62210

CUSHION

SN: 21001-UP

2шт.

7

01010-81030

BOLT

SN: 21001-UP

16шт.

8

01643-31032

WASHER

SN: 21001-UP

16шт.

9

273-54-62140

PLATE

SN: 21001-UP

4шт.

10

232-60-54920

WASHER

SN: 21001-UP

4шт.

11

01580-11613

NUT

SN: 21001-UP

4шт.

12

273-54-62150

BRACKET,L.H.

SN: 21001-UP

1шт.

13

273-54-62160

BRACKET,R.H.

SN: 21001-UP

1шт.

14

273-54-62170

BRACKET,L.H.

SN: 21001-UP

1шт.

15

273-54-62180

BRACKET,R.H.

SN: 21001-UP

1шт.

16

01011-82025

BOLT

SN: 21001-UP

4шт.

17

01011-82025

BOLT

SN: 21001-UP

4шт.

18

01643-32060

WASHER

SN: 21001-UP

8шт.

19

417-928-2160

COLLAR

SN: 21001-UP

4шт.

20

01013-82425

BOLT

SN: 21001-UP

4шт.

21

01590-32427

NUT

SN: 21001-UP

4шт.

22

01643-32460

WASHER

SN: 21001-UP

4шт.

23

04050-15045

PIN,COTTER

SN: 21001-UP

4шт.

Выбрано товаров: 25
