Запчасти Komatsu GH320-2 ПЕРЕДНИЙ МОСТ (/)(№-) СИЛОВАЯ ПЕРЕДАЧА

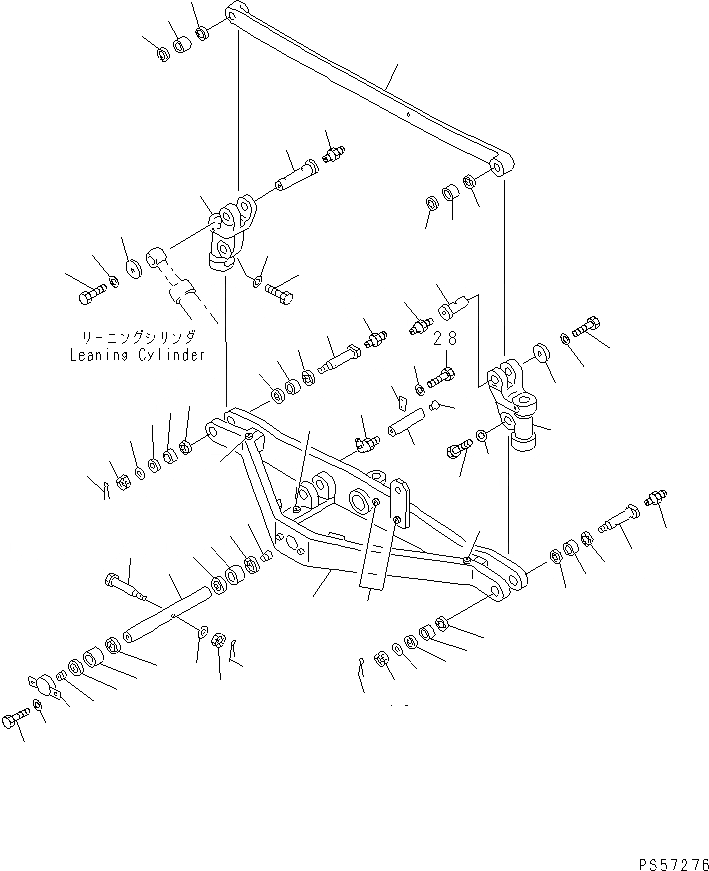

Схема запчастей Komatsu GH320-2 - ПЕРЕДНИЙ МОСТ (/)(№-) СИЛОВАЯ ПЕРЕДАЧА
1
2
2
3
3
3
3
4
4
4
4
5
5
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
25
26
27
27
29
30
31
31
32
32
32
32
33
34
35
35
36
36
37
37
38
38
39
39
39
39

Артикул

Название

Примечание

Количество

|1

234-27-00202

FRONT AXLE ASS'Y

SN: 11010-UP

1шт.

1

234-27-32530

AXLE,FRONT

SN: 11010-UP

1шт.

2

07143-10606

BUSHING

SN: 11010-UP

2шт.

3

07145-00060

SEAL,DUST

SN: 11010-UP

4шт.

4

234-27-31820

BUSHING

SN: 11001-UP

4шт.

5

07145-00045

SEAL,DUST

SN: 11001-UP

8шт.

6

234-27-31511

SHAFT

SN: 11010-UP

1шт.

7

23C-27-11930

SCREW

SN: 11010-UP

1шт.

8

07043-70108

PLUG

SN: 11001-UP

1шт.

9

234-27-31320

BOLT

SN: 11001-UP

1шт.

10

01592-31215

NUT

SN: 11027-UP

1шт.

|10

01592-11215

NUT

SN: 11001-11026

1шт.

11

01643-31232

WASHER

SN: 11001-UP

1шт.

12

04050-13020

PIN,COTTER

SN: 11001-UP

1шт.

13

234-27-32540

COVER

SN: 11010-UP

1шт.

14

01010-81225

BOLT

SN: .-UP

2шт.

|14

0

BOLT

SN: 11010-.

2шт.

15

01643-31232

WASHER

SN: 11010-UP

2шт.

16

234-27-32430

BRACKET

SN: 11010-UP

2шт.

17

234-27-31810

PIN

SN: 11001-UP

2шт.

18

07020-00000

FITTING,GREASE

SN: 11001-UP

2шт.

19

01593-13621

NUT

SN: 11001-UP

2шт.

20

01643-33690

WASHER

SN: 11001-UP

2шт.

21

04050-16055

PIN,COTTER

SN: 11001-UP

2шт.

22

234-27-31890

BOLT

SN: 11001-UP

2шт.

23

01640-21626

WASHER

SN: 11001-UP

2шт.

24

234-27-31860

PIN

SN: 11001-UP

1шт.

25

07048-01010

PLUG

SN: 11001-UP

1шт.

26

07020-00675

FITTING,GREASE

SN: 11001-UP

1шт.

27

04082-00206

LOCK

SN: 11001-UP

1шт.

27

01010-81225

BOLT

SN: .-UP

2шт.

|28

0

BOLT

SN: 11001-.

2шт.

29

01643-31232

WASHER

SN: 11001-UP

2шт.

|30

234-27-00210

LEANING ROD ASS'Y

SN: 11010-UP

1шт.

30

234-27-32120

ROD,LEANING

SN: 11003-UP

1шт.

31

234-27-31850

BUSHING

SN: 11001-UP

2шт.

32

07145-00050

SEAL,DUST

SN: 11001-UP

4шт.

33

234-27-31830

PIN

SN: 11001-UP

1шт.

34

234-27-31840

PIN

SN: 11001-UP

1шт.

35

07020-00000

FITTING,GREASE

SN: 11001-UP

2шт.

36

234-27-31370

PLATE

SN: 11001-UP

2шт.

37

01010-81635

BOLT

SN: .-UP

2шт.

|37

0

BOLT

SN: 11001-.

2шт.

38

01643-31645

WASHER

SN: 11001-UP

2шт.

39

01571-01016

SEAT (WELDED)

SN: 11010-UP

5шт.

Выбрано товаров: 45
