Запчасти Komatsu GD825A-2 КОНЕЧНАЯ ПЕРЕДАЧА И ВАЛ (/)(№99-) СИЛОВАЯ ПЕРЕДАЧА

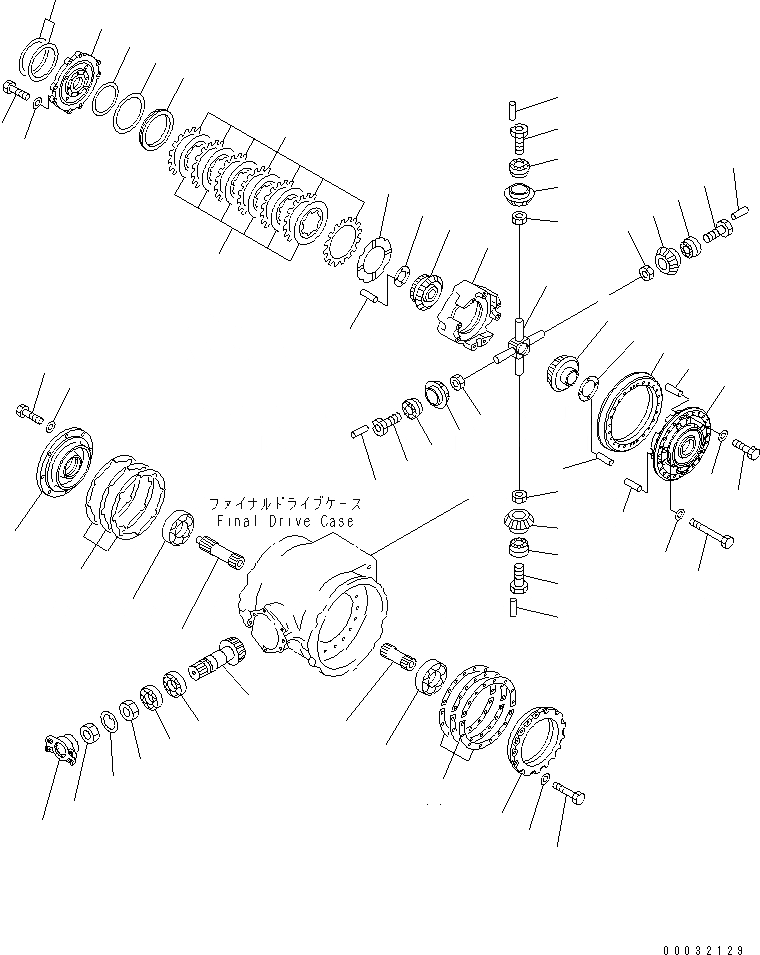

Схема запчастей Komatsu GD825A-2 - КОНЕЧНАЯ ПЕРЕДАЧА И ВАЛ (/)(№99-) СИЛОВАЯ ПЕРЕДАЧА
1
2
2
3
4
5
6
7
8
9
10
10
10
10
11
12
13
14
14
15
16
17
18
18
18
18
19
19
19
19
20
20
20
20
21
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48

№

Артикул

Название

Примечание

Количество

|$0

235-22-00132

FINAL DRIVE ASS'Y

SN: 11099-12502

1шт.

|$$2

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2601 TO 2607.

-1шт.

1

235-22-11360

COUPLING

SN: 11001-@

1шт.

2

235-22-11340

NUT

SN: 11001-@

2шт.

3

235-22-11350

LOCK

SN: 11001-@

1шт.

4

235-22-11330

BEARING

SN: 11001-@

1шт.

5

235-22-11320

BEARING

SN: 11001-@

1шт.

|$7

235-22-55301

BEVEL GEAR ASS'Y

SN: 11099-@

1шт.

|$8

0

BEVEL GEAR ASS'Y

SN: (11099-12131)

1шт.

6

0

PINION

SN: 11099-@

1шт.

7

0

GEAR

SN: 12132-@

1шт.

7

0

GEAR

SN: 11099-12131

1шт.

|$12

235-22-55101

CASE ASS'Y

SN: 11099-@

1шт.

|$13

0

CASE ASS'Y

SN: (11099-12131)

1шт.

8

0

CASE,DIFFERENTIAL

SN: 12132-@

1шт.

8

0

CASE,DIFFERENTIAL

SN: 11099-12131

1шт.

9

0

CASE,DIFFERENTIAL

SN: 12132-@

1шт.

9

0

CASE,DIFFERENTIAL

SN: 11099-12131

1шт.

10

565-22-11991

PIN

SN: 11001-@

4шт.

11

565-99-81190

PIN

SN: 11001-@

4шт.

12

01011-61615

BOLT

SN: 11099-@

8шт.

13

01643-31645

WASHER

SN: 11099-@

8шт.

14

04020-01842

PIN,DOWEL

SN: 12132-@

4шт.

14

04020-01842

PIN,DOWEL

SN: 11099-12131

2шт.

15

01010-61640

BOLT

SN: 11099-12502

24шт.

16

01643-31645

WASHER

SN: 11099-@

24шт.

17

569-22-21410

SHAFT

SN: 11001-@

1шт.

18

235-22-51310

PINION

SN: 11001-@

4шт.

19

569-22-21950

NUT

SN: 11001-@

4шт.

20

569-22-21850

BEARING

SN: 11001-@

4шт.

21

569-22-21440

SLEEVE

SN: 11001-@

4шт.

22

235-22-51320

GEAR

SN: 11001-@

1шт.

23

235-22-11430

WASHER

SN: 11001-@

1шт.

24

235-22-51330

GEAR

SN: 11001-@

1шт.

25

235-22-11540

PLATE

SN: 11001-@

1шт.

26

235-22-11560

DISC

SN: 11001-@

6шт.

27

235-22-11550

PLATE

SN: 11001-@

7шт.

28

235-22-11570

PISTON

SN: 11001-@

1шт.

29

235-22-11580

RING,SEAL

SN: 11001-@

1шт.

30

235-22-13131

CASE,DIFFERENTIAL

SN: 11099-@

1шт.

31

235-22-11930

RING,SEAL

SN: 11001-@

2шт.

32

235-22-11590

RING,SEAL

SN: 11001-@

1шт.

33

565-99-81190

PIN

SN: 11001-@

4шт.

34

235-22-11520

WASHER

SN: 11001-@

1шт.

35

01010-61650

BOLT

SN: 11001-@

8шт.

36

01643-31645

WASHER

SN: 11099-@

8шт.

37

235-22-51340

SHAFT,L.H.

SN: 11001-@

1шт.

38

235-22-51350

SHAFT,R.H.

SN: 11001-@

1шт.

39

235-22-51170

BEARING,L.H.

SN: 11001-@

1шт.

40

235-22-51141

CAGE

SN: 11099-@

1шт.

41

235-22-00080

SHIM ASS'Y

SN: 11001-@

1шт.

41

0

SHIM, 0.1MM

SN: 11001-@

8шт.

41

0

SHIM, 0.2MM

SN: 11001-@

8шт.

41

0

SHIM, 0.5MM

SN: 11001-@

10шт.

42

01010-61230

BOLT

SN: 11001-@

16шт.

43

01643-31232

WASHER

SN: 11001-@

16шт.

44

234-23-12520

BEARING,R.H.

SN: 11001-@

1шт.

45

235-22-51150

CAGE,R.H.

SN: 11001-@

1шт.

46

235-22-00090

SHIM ASS'Y

SN: 11001-@

1шт.

46

0

SHIM, 0.1MM

SN: 11001-@

8шт.

46

0

SHIM, 0.2MM

SN: 11001-@

8шт.

46

0

SHIM, 0.5MM

SN: 11001-@

10шт.

47

01010-51230

BOLT

SN: 11001-@

8шт.

48

01643-31232

WASHER

SN: 11001-@

8шт.

Выбрано товаров: 64
