GD825A-2 S/N 11001-UP
/
СИЛОВАЯ ПЕРЕДАЧА
/

КОРПУС КОНЕЧН. ПЕРЕДАЧИ (/)(№-)

Запчасти Komatsu GD825A-2 КОРПУС КОНЕЧН. ПЕРЕДАЧИ (/)(№-) СИЛОВАЯ ПЕРЕДАЧА

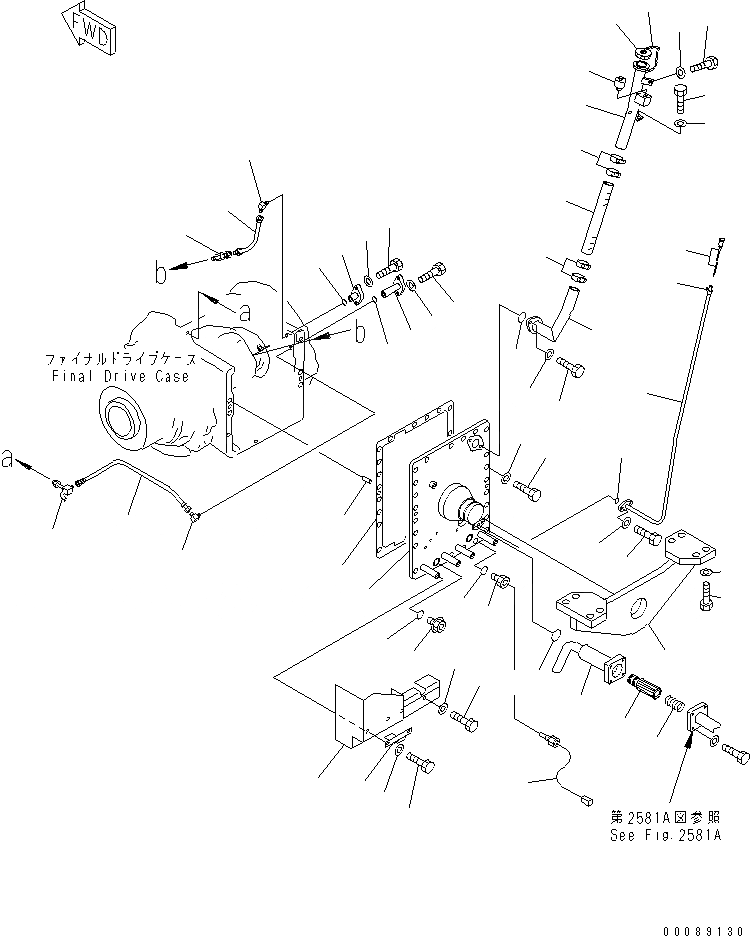

Схема запчастей Komatsu GD825A-2 - КОРПУС КОНЕЧН. ПЕРЕДАЧИ (/)(№-) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54

№

Артикул

Название

Примечание

Количество

|$1

235-22-60102

AXLE ASS'Y

SN: 12624-UP

1шт.

|$2

235-22-60101

AXLE ASS'Y

SN: 12516-12623

1шт.

|$3

235-22-60100

AXLE ASS'Y

SN: 12503-12515

1шт.

|$$4

THESE ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2581A TO 2661.

-1шт.

|$5

235-22-61003

FINAL DRIVE ASS'Y

SN: 12743-UP

1шт.

|$6

0

FINAL DRIVE ASS'Y

SN: 12624-12742

1шт.

|$7

235-22-61001

FINAL DRIVE ASS'Y

SN: 12503-12623

1шт.

|$$8

THESE ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2581A TO 2607A.

-1шт.

1

235-22-58114

COVER

SN: 12743-UP

1шт.

1

0

COVER

SN: 12624-12742

1шт.

1

235-22-58112

COVER

SN: 12503-12623

1шт.

2

07044-12412

PLUG

SN: 11001-UP

1шт.

3

23B-22-21250

PLUG

SN: 11001-UP

1шт.

4

07002-12434

O-RING

SN: 11001-UP

2шт.

5

235-22-12240

TUBE

SN: 11001-UP

1шт.

6

07000-13045

O-RING

SN: 11001-UP

1шт.

7

01010-61235

BOLT

SN: 11001-UP

2шт.

8

01643-31232

WASHER

SN: 11001-UP

2шт.

9

01010-81020

BOLT

SN: 11001-UP

1шт.

10

01643-31032

WASHER

SN: 11001-UP

1шт.

11

01010-81020

BOLT

SN: 11001-UP

2шт.

12

01643-31032

WASHER

SN: 11001-UP

2шт.

13

235-22-31360

TUBE

SN: 11001-UP

1шт.

14

07000-13022

O-RING

SN: 11001-UP

1шт.

15

01010-61030

BOLT

SN: 11001-UP

2шт.

16

01643-31032

WASHER

SN: 11001-UP

2шт.

17

235-22-31350

GAUGE

SN: 11001-UP

1шт.

18

04434-51210

CLIP

SN: 11001-UP

1шт.

19

235-22-12281

CASE

SN: 12624-UP

1шт.

19

235-22-12280

CASE

SN: 11001-12623

1шт.

20

07000-12070

O-RING

SN: 11001-UP

1шт.

21

125-15-11722

MAGNET ASS'Y

SN: 11001-UP

1шт.

22

125-15-11790

SPRING

SN: 11001-UP

1шт.

23

235-22-13350

FLANGE

SN: 11001-UP

1шт.

24

235-22-12230

FLANGE

SN: 11001-UP

1шт.

25

07000-13035

O-RING

SN: 11001-UP

2шт.

26

01010-61035

BOLT

SN: 11001-UP

2шт.

27

01010-61030

BOLT

SN: 11001-UP

2шт.

28

01643-31032

WASHER

SN: 11001-UP

4шт.

29

234-943-6660

ELBOW

SN: 11001-UP

1шт.

30

235-22-12120

TUBE

SN: 11001-UP

1шт.

31

235-22-12110

TUBE

SN: 11001-UP

1шт.

32

233-40-33190

ELBOW

SN: 11001-UP

1шт.

33

235-22-12940

TUBE

SN: 11001-UP

1шт.

34

235-22-51410

TUBE

SN: 11001-UP

1шт.

35

04020-01638

PIN,DOWEL

SN: 11001-UP

2шт.

36

235-22-31222

GASKET

SN: 11031-UP

1шт.

37

01010-61645

BOLT

SN: 11001-UP

22шт.

38

01643-31645

WASHER

SN: 11001-UP

22шт.

39

235-22-31240

HANGER

SN: 11001-UP

1шт.

40

01010-62470

BOLT

SN: 11001-UP

8шт.

41

01643-32460

WASHER

SN: 11001-UP

8шт.

42

235-22-58121

COVER

SN: 12503-UP

1шт.

43

01010-61035

BOLT

SN: 12503-UP

2шт.

44

01643-31032

WASHER

SN: 11001-UP

2шт.

45

235-22-58130

PLATE

SN: 12503-UP

1шт.

46

01010-61040

BOLT

SN: 12503-UP

2шт.

47

01643-31032

WASHER

SN: 11001-UP

2шт.

48

7861-92-3410

SENSOR

SN: 11001-UP

1шт.

49

07260-24125

HOSE

SN: 11001-UP

1шт.

50

07281-00609

CLAMP

SN: 11001-UP

4шт.

51

235-22-31310

TUBE

SN: 11001-UP

1шт.

52

07030-10252

BREATHER

SN: 11001-UP

1шт.

53

6136-21-7120

CAP ASS'Y

SN: 11001-UP

1шт.

54

6136-21-7190

CHAIN

SN: 11001-UP

1шт.
