Komatsu
/
Грейдеры
/
GD705A-4A S/N 11001-UP
/
СИСТЕМАУПРАВЛЕНИЯ ПОВОРОТОМ
/

РЫЧАГ УПРАВЛ-Я ТРАНСМИССИЕЙ И МЕХАНИЗМ

Запчасти Komatsu GD705A-4A РЫЧАГ УПРАВЛ-Я ТРАНСМИССИЕЙ И МЕХАНИЗМ СИСТЕМАУПРАВЛЕНИЯ ПОВОРОТОМ

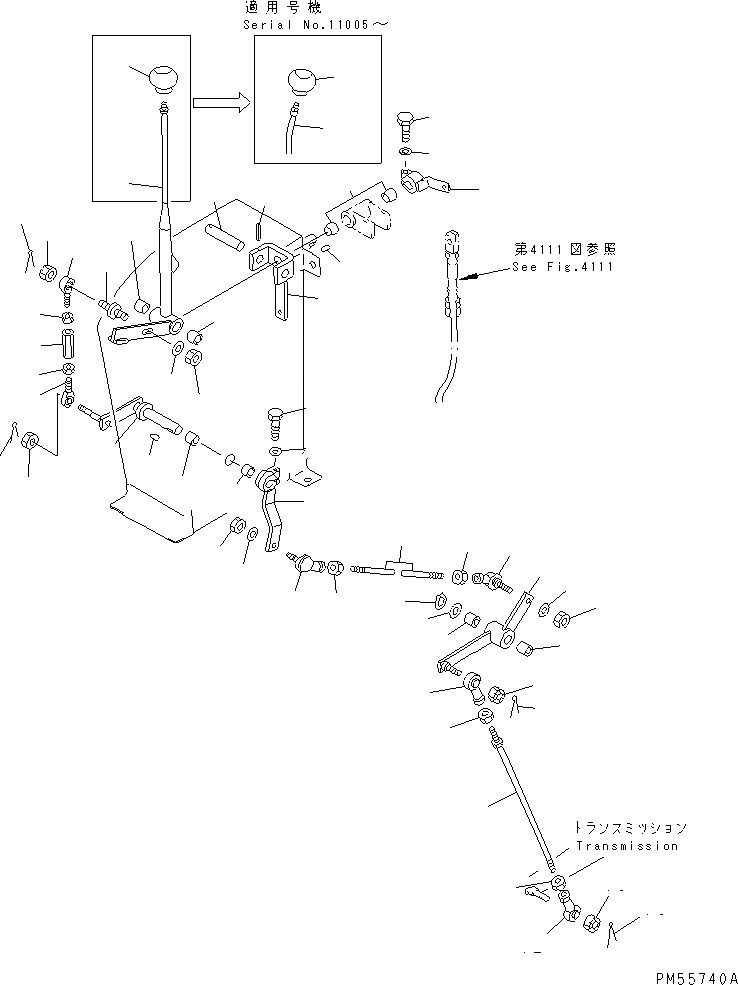

Схема запчастей Komatsu GD705A-4A - РЫЧАГ УПРАВЛ-Я ТРАНСМИССИЕЙ И МЕХАНИЗМ СИСТЕМАУПРАВЛЕНИЯ ПОВОРОТОМ
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
34
34
35
35
36
37
37
38
39
40
41
42
43
44
45
45
46
46

№

Артикул

Название

Примечание

Количество

1

234-45-31162

LEVER

SN: 11005-UP

1шт.

|1

234-45-31161

LEVER

SN: 11001-11004

1шт.

2

232-43-52320

BUSHING

SN: 11001-UP

2шт.

3

09304-01250

KNOB

SN: 11001-UP

1шт.

4

232-45-11220

PIN

SN: 11001-UP

1шт.

5

04025-00532

PIN,SPRING

SN: 11001-UP

1шт.

6

232-45-11210

YOKE

SN: 11001-UP

1шт.

7

232-43-52320

BUSHING

SN: 11001-UP

2шт.

8

233-45-11140

LEVER

SN: 11001-UP

1шт.

|8

06600-00805

BUSHING

SN: 11001-UP

1шт.

9

04010-00519

KEY

SN: 11001-UP

1шт.

10

01010-50830

BOLT

SN: 11001-UP

1шт.

11

01643-30823

WASHER

SN: 11001-UP

1шт.

12

232-45-11180

ROD

SN: 11001-UP

1шт.

13

04252-01061

END,ROD

SN: 11001-UP

1шт.

14

04252-11061

END,ROD¤ L.H. THREAD

SN: 11001-UP

1шт.

15

01583-11006

NUT

SN: 11001-UP

1шт.

16

01508-41006

NUT,L.H. THREAD

SN: 11001-UP

1шт.

17

232-45-11340

PIN

SN: 11001-UP

1шт.

18

01582-11008

NUT

SN: 11001-UP

1шт.

19

01643-31032

WASHER

SN: 11001-UP

1шт.

20

01593-11008

NUT

SN: 11001-UP

1шт.

21

04050-12018

PIN,COTTER

SN: 11001-UP

1шт.

22

01593-11008

NUT

SN: 11001-UP

1шт.

23

04050-12018

PIN,COTTER

SN: 11001-UP

1шт.

24

234-45-31170

LEVER

SN: 11001-UP

1шт.

25

232-43-52320

BUSHING

SN: 11001-UP

2шт.

26

04010-00519

KEY

SN: 11001-UP

1шт.

27

234-45-31180

LEVER

SN: 11001-UP

1шт.

28

01010-50830

BOLT

SN: 11001-UP

1шт.

29

01643-30823

WASHER

SN: 11001-UP

1шт.

30

04248-31044

ROD

SN: 11001-UP

1шт.

31

238-45-11320

LINK,L.H. THREAD

SN: 11001-UP

1шт.

32

238-45-11310

LINK

SN: 11001-UP

1шт.

33

01508-41006

NUT,L.H. THREAD

SN: 11070-UP

1шт.

|33

0

NUT,L.H. THREAD

SN: 11001-11069

1шт.

34

01583-11006

NUT

SN: 11001-UP

3шт.

35

01643-31032

WASHER

SN: 11001-UP

2шт.

36

234-45-31210

LEVER

SN: 11001-UP

1шт.

37

232-43-52320

BUSHING

SN: 11001-UP

2шт.

38

01643-31645

WASHER

SN: 11001-UP

1шт.

39

04064-01610

RING,SNAP

SN: 11001-UP

1шт.

40

234-45-31190

ROD

SN: 11001-UP

1шт.

41

238-45-11340

END,ROD

SN: 11001-UP

1шт.

42

238-45-11330

END,ROD¤ L.H. THREAD

SN: 11001-UP

1шт.

43

01580-11008

NUT

SN: 11001-UP

1шт.

44

01508-41006

NUT,L.H. THREAD

SN: 11070-UP

1шт.

|44

0

NUT,L.H. THREAD

SN: 11001-11069

1шт.

45

23A-45-11290

NUT

SN: 11191-UP

2шт.

|45

01593-11008

NUT

SN: 11001-11190

2шт.

46

04050-12018

PIN,COTTER

SN: 11001-UP

2шт.

Выбрано товаров: 51
