Запчасти Komatsu GD705A-4A СДВОЕНН. ПРИВОД ПРИВОД И ЦЕПЬ СИЛОВАЯ ПЕРЕДАЧА

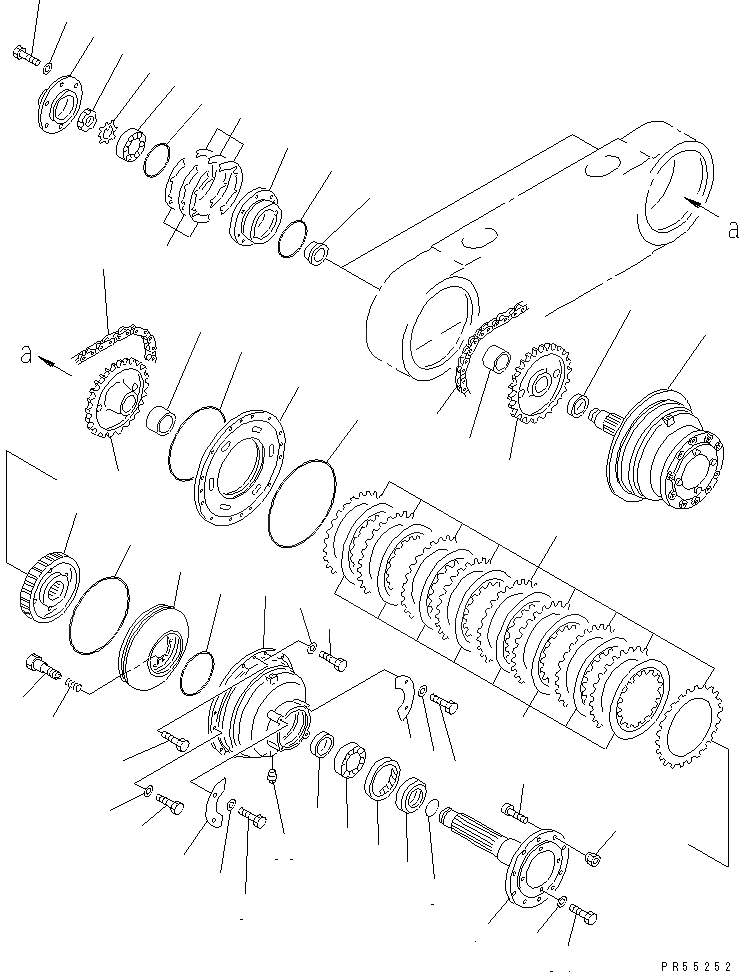

Схема запчастей Komatsu GD705A-4A - СДВОЕНН. ПРИВОД ПРИВОД И ЦЕПЬ СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
40
41
41
42
43
44

Артикул

Название

Примечание

Количество

|1

234-25-00115

TANDEM DRIVE ASS'Y,L.H.

SN: 11083-UP

1шт.

|1

0

TANDEM DRIVE ASS'Y,L.H.

SN: (11083-11339)

1шт.

|1

234-25-00113

TANDEM DRIVE ASS'Y,L.H.

SN: 11045-11082

1шт.

|1

234-25-00112

TANDEM DRIVE ASS'Y,L.H.

SN: 11017-11044

1шт.

|1

0

TANDEM DRIVE ASS'Y,L.H.

SN: 11005-11016

1шт.

|1

0

TANDEM DRIVE ASS'Y,L.H.

SN: 11001-11004

1шт.

|1

234-25-00125

TANDEM DRIVE ASS'Y,R.H.

SN: 11083-UP

1шт.

|1

0

TANDEM DRIVE ASS'Y,R.H.

SN: (11083-11339)

1шт.

|1

234-25-00123

TANDEM DRIVE ASS'Y,R.H.

SN: 11045-11082

1шт.

|1

234-25-00122

TANDEM DRIVE ASS'Y,R.H.

SN: 11017-11044

1шт.

|1

0

TANDEM DRIVE ASS'Y,R.H.

SN: 11005-11016

1шт.

|1

0

TANDEM DRIVE ASS'Y,R.H.

SN: 11001-11004

1шт.

|$$13

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2651 TO 2653.

-1шт.

1

234-25-31380

SHAFT

SN: 11001-UP

2шт.

2

234-23-13210

NUT

SN: 11001-UP

20шт.

3

238-25-16350

BOLT

SN: 11001-UP

20шт.

4

234-25-31360

PLATE

SN: 11001-UP

4шт.

5

01010-51016

BOLT

SN: 11001-UP

8шт.

6

01643-31032

WASHER

SN: 11001-UP

8шт.

7

234-25-31290

CAGE

SN: 11001-UP

2шт.

8

234-25-31440

SEAL,OIL (KIT)

SN: 11005-UP

2шт.

|8

0

SEAL,OIL (KIT)

SN: 11001-11004

2шт.

9

07000-12120

O-RING (KIT)

SN: 11001-UP

2шт.

10

234-25-31210

SPACER

SN: 11001-UP

2шт.

11

234-23-12520

BEARING

SN: 11001-UP

2шт.

12

232-25-51180

O-RING (KIT)

SN: 11001-UP

2шт.

13

232-25-51170

O-RING (KIT)

SN: 11001-UP

2шт.

14

232-25-51160

PISTON

SN: 11001-UP

2шт.

15

232-25-51641

SPRING

SN: 11005-UP

12шт.

|15

0

SPRING

SN: 11001-11004

12шт.

16

232-25-51221

BOLT

SN: 11001-UP

12шт.

17

234-25-31230

SPACER

SN: 11001-UP

2шт.

18

234-25-31340

GEAR

SN: 11001-UP

2шт.

19

232-25-51430

PLATE

SN: 11001-UP

18шт.

20

235-25-11360

DISC,FRICTION

SN: 11083-UP

16шт.

|20

0

PLATE,FRICTION

SN: 11017-11082

16шт.

|20

0

PLATE,FRICTION

SN: 11001-11016

16шт.

21

234-25-31240

SPACER

SN: 11001-UP

2шт.

22

234-25-31190

SPROCKET

SN: 11001-UP

2шт.

23

234-25-31250

SPACER

SN: 11001-UP

2шт.

24

234-25-31260

CAGE

SN: 11001-UP

2шт.

25

06002-32218

BEARING

SN: 11001-UP

2шт.

26

07000-15200

O-RING (KIT)

SN: 11001-UP

2шт.

27

07000-15180

O-RING (KIT)

SN: 11001-UP

2шт.

28

01531-09016

NUT

SN: 11001-UP

2шт.

29

01659-09018

WASHER

SN: 11001-UP

2шт.

30

234-25-00030

SHIM ASS'Y

SN: 11001-UP

2шт.

|30

0

SHIM¤ 0.1MM

SN: 11001-UP

8шт.

|30

0

SHIM¤ 0.2MM

SN: 11001-UP

16шт.

|30

0

SHIM¤ 0.5MM

SN: 11001-UP

8шт.

31

234-25-31370

CAGE

SN: 11001-UP

2шт.

32

01010-51670

BOLT

SN: 11001-UP

12шт.

33

01643-31645

WASHER

SN: 11001-UP

12шт.

34

01010-51420

BOLT

SN: 11001-UP

8шт.

35

01643-31445

WASHER

SN: 11001-UP

8шт.

36

01010-51640

BOLT

SN: 11001-UP

8шт.

37

01010-51675

BOLT

SN: 11001-UP

4шт.

38

01643-31645

WASHER

SN: 11001-UP

4шт.

39

07042-20312

PLUG

SN: 11001-UP

4шт.

40

234-25-31400

CHAIN ASS'Y

SN: 11001-UP

1шт.

|40

234-25-31410

LINK ASS'Y,JOINT

SN: 11001-UP

1шт.

|40

234-25-31420

PIN

SN: 11001-UP

2шт.

|40

234-25-31430

LINK ASS'Y,ROLLER

SN: 11001-UP

25шт.

41

07000-15500

O-RING (KIT)

SN: 11001-UP

4шт.

42

232-25-31280

SUPPORT

SN: 11001-UP

2шт.

43

01010-51670

BOLT

SN: 11001-UP

20шт.

44

01643-31645

WASHER

SN: 11001-UP

20шт.

|$$68

SERVICE KIT

-1шт.

KIT

234-25-07013

SERVICE KIT,TANDEM DRIVE

SN: 11083-UP

1шт.

|KIT

234-25-07012

SERVICE KIT,TANDEM DRIVE

SN: 11045-11082

1шт.

|KIT

234-25-07011

SERVICE KIT,TANDEM DRIVE

SN: 11005-11044

1шт.

|KIT

0

SERVICE KIT,TANDEM DRIVE

SN: 11001-11004

1шт.
