Запчасти Komatsu GD705A-4A-N ЗАДН. РАМА РАМА И ЧАСТИ КОРПУСА

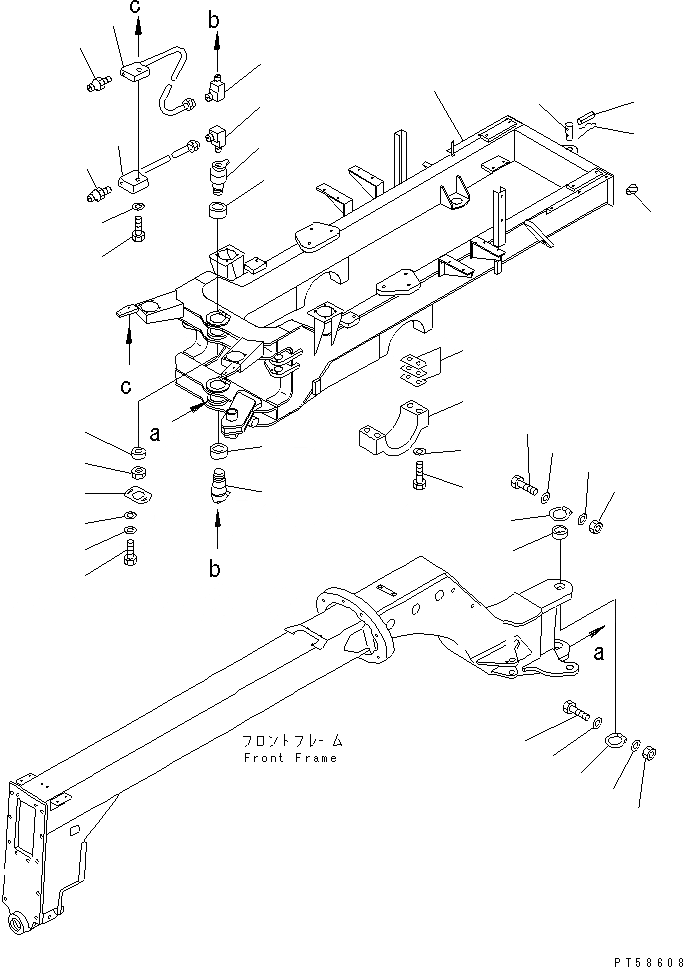

Схема запчастей Komatsu GD705A-4A-N - ЗАДН. РАМА РАМА И ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
7
8
9
9
10
10
11
11
12
12
12
12
13
14
14
15
16
17
18
19
19
20
21
22
22
23
24
25
26
27
28

Артикул

Название

Примечание

Количество

1

234-46-44102

FRAME,REAR

SN: 13001-UP

1шт.

2

234-46-32581

CAP

SN: 13001-UP

2шт.

3

234-46-01010

SHIM ASS'Y

SN: 13001-UP

2шт.

|3

0

SHIM¤ 0.2MM

SN: 13001-UP

2шт.

|3

0

SHIM¤ 0.5MM

SN: 13001-UP

1шт.

|3

0

SHIM¤ 1.0MM

SN: 13001-UP

1шт.

4

01011-82455

BOLT

SN: 13001-UP

8шт.

5

01643-32460

WASHER

SN: 13001-UP

8шт.

6

232-46-53210

BUSHING

SN: 13001-UP

2шт.

7

236-46-13380

BUSHING

SN: 13001-UP

2шт.

8

236-46-13390

BUSHING

SN: 13001-UP

2шт.

9

236-46-13610

O-RING

SN: 13001-UP

4шт.

10

235-46-11710

BOLT

SN: 13001-UP

4шт.

11

01598-00608

NUT

SN: 13001-UP

4шт.

12

01640-20610

WASHER

SN: 13001-UP

8шт.

13

232-46-54190

PIN

SN: 13001-UP

2шт.

14

236-46-13410

NUT

SN: 13001-UP

2шт.

15

236-46-13420

PLATE

SN: 13001-UP

2шт.

16

01010-51630

BOLT

SN: 13001-UP

4шт.

17

01643-31645

WASHER

SN: 13001-UP

4шт.

18

01643-31645

WASHER

SN: 13001-UP

4шт.

19

232-46-54560

ELBOW

SN: 13001-UP

2шт.

20

232-46-54570

TUBE

SN: 13001-UP

1шт.

21

232-46-54571

TUBE

SN: 13001-UP

1шт.

22

07020-00000

FITTING,GREASE

SN: 13001-UP

2шт.

23

01010-51250

BOLT

SN: 13001-UP

1шт.

24

01643-31232

WASHER

SN: 13001-UP

1шт.

25

232-46-11711

PIN

SN: 13001-UP

1шт.

26

04025-01065

PIN,SPRING

SN: 13001-UP

1шт.

27

232-46-11920

PIN,SNAP

SN: 13001-UP

1шт.

28

07049-02430

PLUG

SN: 13001-UP

10шт.

Выбрано товаров: 31
