Главная
/
Справочники
/
Komatsu
/
Грейдеры
/
GD705A-4A-N S/N 13001-UP
/
СИСТЕМА УПРАВЛЕНИЯ
/

УПРАВЛ-Е ТРАНСМИССИЕЙ МЕХАНИЗМ

Запчасти Komatsu GD705A-4A-N УПРАВЛ-Е ТРАНСМИССИЕЙ МЕХАНИЗМ СИСТЕМА УПРАВЛЕНИЯ

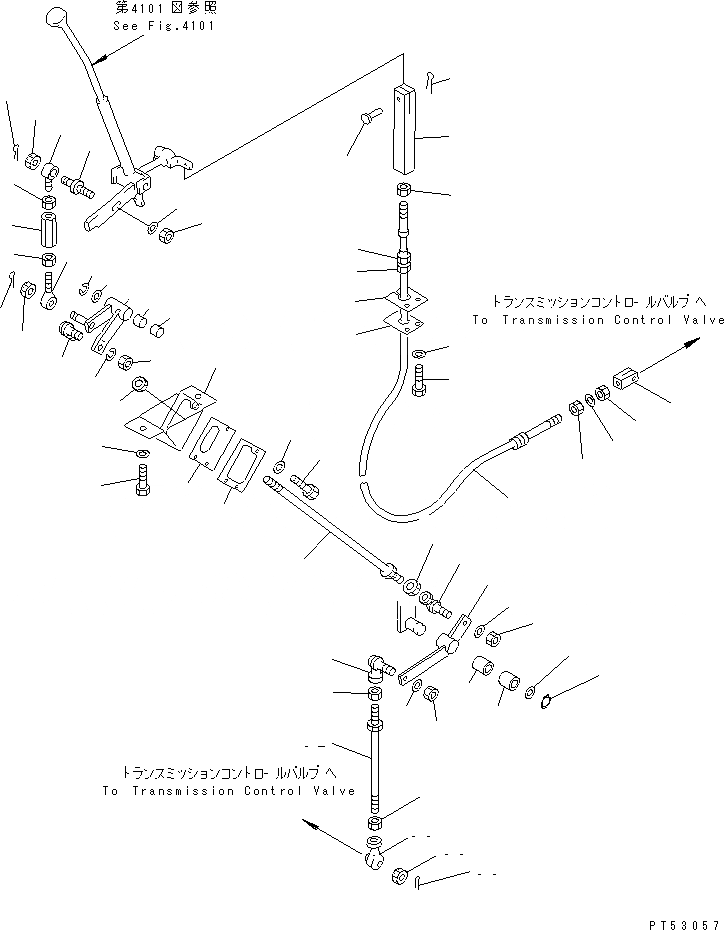

Схема запчастей Komatsu GD705A-4A-N - УПРАВЛ-Е ТРАНСМИССИЕЙ МЕХАНИЗМ СИСТЕМА УПРАВЛЕНИЯ
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57

№

Артикул

Название

Примечание

Количество

1

23A-45-11130

LEVER

SN: 13001-UP

1шт.

2

232-43-52320

BUSHING

SN: 13001-UP

2шт.

3

01643-31645

WASHER

SN: 13001-UP

1шт.

4

04064-01610

RING,SNAP

SN: 13001-UP

1шт.

5

04252-11061

END,ROD

SN: 13001-UP

1шт.

6

01583-11006

NUT

SN: 13001-UP

1шт.

7

232-45-11180

ROD

SN: 13001-UP

1шт.

8

04252-11061

END,ROD¤ L.H. THREAD

SN: 13001-UP

1шт.

9

01508-41006

NUT,L.H. THREAD

SN: 13001-UP

1шт.

10

232-45-11340

PIN

SN: 13001-UP

1шт.

11

01582-11008

NUT

SN: 13001-UP

1шт.

12

01643-31032

WASHER

SN: 13001-UP

1шт.

13

23A-45-11290

NUT

SN: 13001-UP

2шт.

14

04050-12018

PIN,COTTER

SN: 13001-UP

2шт.

15

238-45-11310

LINK,BALL

SN: 13001-UP

1шт.

16

01508-41006

NUT,L.H. THREAD

SN: 13001-UP

1шт.

17

01583-11006

NUT

SN: 13001-UP

1шт.

18

01643-31032

WASHER

SN: 13001-UP

1шт.

19

04248-31046

ROD

SN: 13001-UP

1шт.

20

238-45-11320

LINK,BALL

SN: 13001-UP

1шт.

21

01583-11006

NUT

SN: 13001-UP

1шт.

22

01582-11008

NUT

SN: 13001-UP

1шт.

23

01643-31032

WASHER

SN: 13001-UP

1шт.

24

23C-45-11150

LEVER

SN: 13001-UP

1шт.

25

232-43-52320

BUSHING

SN: 13001-UP

2шт.

26

01643-31645

WASHER

SN: 13001-UP

1шт.

27

04064-01610

RING,SNAP

SN: 13001-UP

1шт.

28

238-45-11320

LINK,BALL

SN: 13001-UP

1шт.

29

01583-11006

NUT

SN: 13001-UP

1шт.

30

01582-11008

NUT

SN: 13001-UP

1шт.

31

01643-31032

WASHER

SN: 13001-UP

1шт.

32

04248-31036

ROD

SN: 13001-UP

1шт.

33

04250-91056

END,ROD

SN: 13001-UP

1шт.

34

01508-41006

NUT,L.H. THREAD

SN: 13001-UP

1шт.

35

01593-31008

NUT

SN: 13001-UP

1шт.

36

04050-12018

PIN,COTTER

SN: 13001-UP

1шт.

37

23C-43-11210

COVER

SN: 13001-UP

1шт.

38

23C-43-11220

PLATE

SN: 13001-UP

1шт.

39

23C-43-11230

SEAT

SN: 13001-UP

1шт.

40

01010-50614

BOLT

SN: 13001-UP

3шт.

41

01643-30625

WASHER

SN: 13001-UP

3шт.

42

01010-50825

BOLT

SN: 13001-UP

2шт.

43

01643-30823

WASHER

SN: 13001-UP

2шт.

44

23A-45-11190

YOKE

SN: 13001-UP

1шт.

45

01580-10605

NUT

SN: 13001-UP

1шт.

46

04205-10822

PIN

SN: 13001-UP

1шт.

47

04052-10833

PIN,SNAP

SN: 13001-UP

1шт.

48

23E-45-12131

CABLE

SN: 13001-UP

1шт.

49

01583-11610

NUT

SN: 13001-UP

2шт.

50

01582-11613

NUT

SN: 13001-UP

1шт.

51

07005-01612

GASKET

SN: 13001-UP

1шт.

52

232-45-11311

YOKE

SN: 13001-UP

1шт.

53

01580-10605

NUT

SN: 13001-UP

1шт.

54

23B-43-12250

COVER

SN: 13001-UP

1шт.

55

23B-43-12260

SEAT

SN: 13001-UP

1шт.

56

01010-50825

BOLT

SN: 13001-UP

2шт.

57

01643-30823

WASHER

SN: 13001-UP

2шт.

Выбрано товаров: 57
