Запчасти Komatsu GD605A-5S СДВОЕНН. ПРИВОД ПРИВОД И ЦЕПЬ СИЛОВАЯ ПЕРЕДАЧА

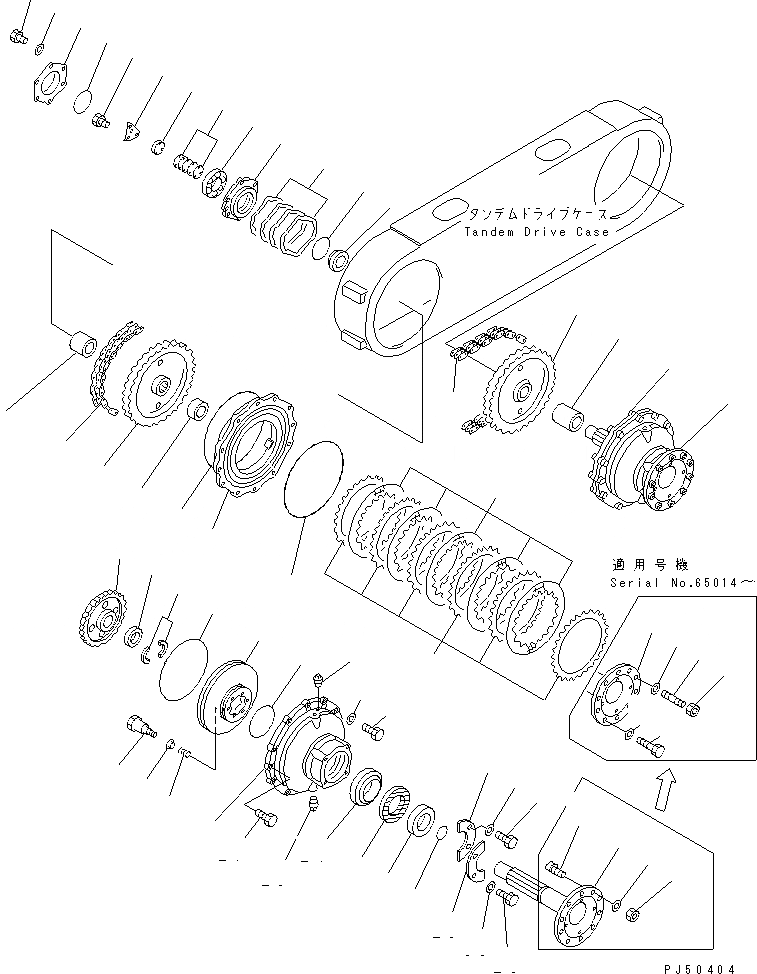

Схема запчастей Komatsu GD605A-5S - СДВОЕНН. ПРИВОД ПРИВОД И ЦЕПЬ СИЛОВАЯ ПЕРЕДАЧА
1
1
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
46
47
47
47
48

Артикул

Название

Примечание

Количество

|1

23B-25-00033

TANDEM DRIVE ASS'Y,L.H.

SN: 4584-UP

1шт.

|1

23B-25-00032

TANDEM DRIVE ASS'Y,L.H.

SN: 4047-4583

1шт.

|1

23B-25-00031

TANDEM DRIVE ASS'Y,L.H.

SN: 4033-4046

1шт.

|1

23B-25-00030

TANDEM DRIVE ASS'Y,L.H.

SN: 4001-4032

1шт.

|1

23B-25-00043

TANDEM DRIVE ASS'Y,R.H.

SN: 4584-UP

1шт.

|1

23B-25-00042

TANDEM DRIVE ASS'Y,R.H.

SN: 4047-4583

1шт.

|1

23B-25-00041

TANDEM DRIVE ASS'Y,R.H.

SN: 4033-4046

1шт.

|1

23B-25-00040

TANDEM DRIVE ASS'Y,R.H.

SN: 4001-4032

1шт.

|$$9

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2651 AND 2653.

-1шт.

1

23B-25-21182

SHAFT

SN: 4047-UP

2шт.

|1

23B-25-21181

SHAFT

SN: 4033-4046

2шт.

|1

23B-25-21180

SHAFT

SN: 4001-4032

2шт.

2

23B-23-21210

SPROCKET

SN: 4001-UP

2шт.

3

23B-23-21190

SPACER

SN: 4001-UP

1шт.

4

23B-25-21240

SPACER

SN: 4001-UP

1шт.

5

23B-25-21250

SPACER

SN: 4001-UP

1шт.

6

23B-25-11290

SUPPORT

SN: 4001-UP

2шт.

7

07000-15460

O-RING (KIT)

SN: 4001-UP

4шт.

8

23B-25-21230

GEAR

SN: 4001-UP

2шт.

9

23B-25-00310

COLLAR ASS'Y

SN: 4001-UP

2шт.

|9

0

COLLAR

SN: 4001-UP

2шт.

10

23B-25-21220

SPACER

SN: 4001-UP

2шт.

11

232-25-51430

PLATE

SN: 4001-UP

14шт.

12

235-25-11360

DISC

SN: 4001-UP

12шт.

13

23B-25-11391

PISTON

SN: 4101-UP

2шт.

|13

0

PISTON

SN: 4001-4100

2шт.

14

232-25-51170

O-RING (KIT)

SN: 4001-UP

2шт.

15

235-25-11250

O-RING (KIT)

SN: 4001-UP

2шт.

16

23B-25-11360

BOLT

SN: 4001-UP

12шт.

17

235-25-11610

WASHER

SN: 4001-UP

12шт.

18

232-25-51641

SPRING

SN: 4001-UP

12шт.

19

23B-25-21170

CAGE

SN: 4001-UP

2шт.

20

07042-20312

PLUG

SN: 4001-UP

4шт.

21

01010-51630

BOLT

SN: 4003-UP

4шт.

|21

0

BOLT

SN: 4001-4002

4шт.

22

01010-51660

BOLT

SN: 4001-UP

20шт.

23

01643-31645

WASHER

SN: 4001-UP

20шт.

24

06002-32218

BEARING

SN: 4001-UP

2шт.

25

238-25-16360

SEAL,DUST (KIT)

SN: 4001-UP

2шт.

26

23B-23-21170

SPACER

SN: 4001-UP

2шт.

27

23B-23-21180

O-RING (KIT)

SN: 4001-UP

2шт.

28

23B-25-11350

PLATE

SN: 4001-UP

4шт.

29

01010-51020

BOLT

SN: 4001-UP

8шт.

30

01643-31032

WASHER

SN: 4001-UP

8шт.

31

23B-25-21260

SPACER

SN: 4001-UP

2шт.

32

23B-25-21120

CAGE

SN: 4001-UP

2шт.

33

06003-30314

BEARING

SN: 4001-UP

2шт.

34

234-23-11180

O-RING (KIT)

SN: 4001-UP

2шт.

35

23B-25-00120

SHIM ASS'Y

SN: 4001-UP

2шт.

|35

0

SHIM¤ 0.1MM

SN: 4001-UP

2шт.

|35

0

SHIM¤ 0.2MM

SN: 4001-UP

4шт.

|35

0

SHIM¤ 0.5MM

SN: 4001-UP

12шт.

36

23A-22-11430

HOLDER

SN: 4001-UP

2шт.

37

23B-25-00110

SHIM ASS'Y

SN: 4001-UP

2шт.

|37

0

SHIM¤ 0.1MM

SN: 4001-UP

1шт.

|37

0

SHIM¤ 0.2MM

SN: 4001-UP

2шт.

|37

0

SHIM¤ 0.5MM

SN: 4001-UP

3шт.

38

01010-51235

BOLT

SN: 4001-UP

6шт.

39

238-22-15110

LOCK

SN: 4001-UP

2шт.

40

23B-25-21160

COVER

SN: 4001-UP

2шт.

41

234-23-12570

O-RING (KIT)

SN: 4001-UP

2шт.

42

01010-51650

BOLT

SN: 4001-UP

12шт.

43

01643-31645

WASHER

SN: 4001-UP

12шт.

44

23B-23-21300

CHAIN ASS'Y

SN: 4001-UP

2шт.

|44

23B-23-21330

CHAIN

SN: 4001-UP

1шт.

|44

23B-23-21320

JOINT

SN: 4001-UP

1шт.

|44

23B-23-21310

PIN

SN: 4001-UP

2шт.

45

01010-82250

BOLT

SN: 4059-UP

16шт.

|45

0

BOLT

SN: 4047-4058

16шт.

|45

23B-25-11510

BOLT

SN: 4033-4046

20шт.

|45

01084-02060

BOLT

SN: 4001-4032

20шт.

46

01580-12218

NUT

SN: 4047-UP

4шт.

|46

01580-12218

NUT

SN: 4033-4046

20шт.

|46

01582-12016

NUT

SN: 4001-4032

20шт.

47

01643-32260

WASHER

SN: 4033-UP

20шт.

|47

01643-32060

WASHER

SN: 4001-4032

20шт.

48

01124-82245

STUD

SN: 4047-UP

4шт.

|$$78

SERVICE KIT

-1шт.

KIT

23B-25-05012

SERVICE KIT,TANDEM DRIVE

SN: 4047-UP

1шт.

|KIT

0

SERVICE KIT,TANDEM DRIVE

SN: (4047-4583)

1шт.

|KIT

23B-25-05010

SERVICE KIT,TANDEM DRIVE

SN: 4001-4046

1шт.

Выбрано товаров: 81
