Запчасти Komatsu GD521A-1E СДВОЕНН. ПРИВОД ПРИВОД И ЦЕПЬ СИЛОВАЯ ПЕРЕДАЧА

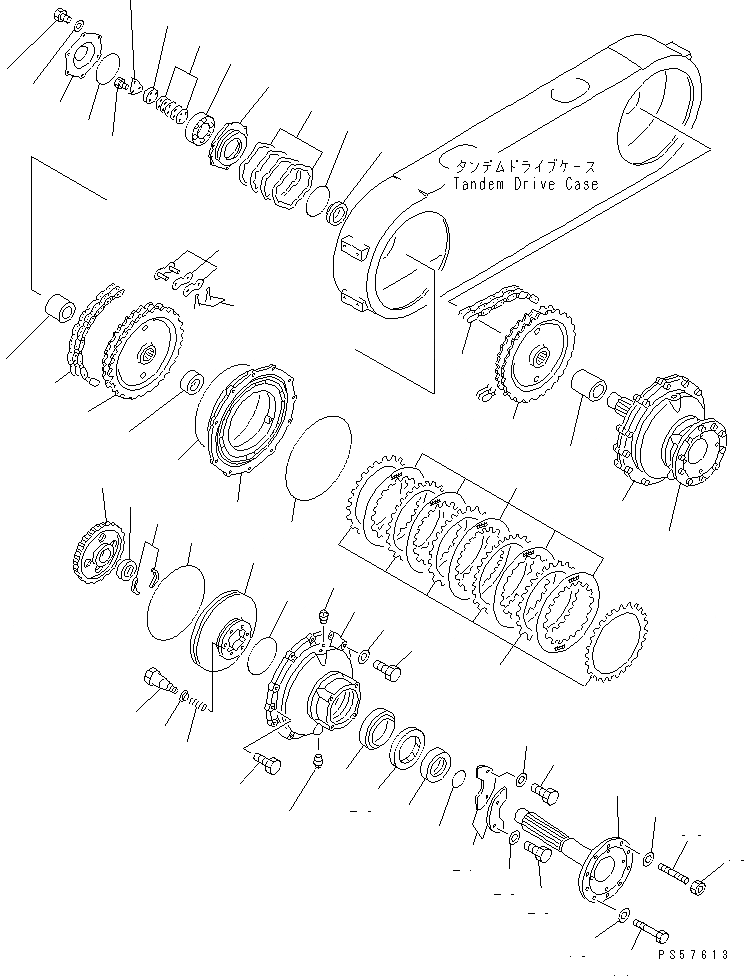

Схема запчастей Komatsu GD521A-1E - СДВОЕНН. ПРИВОД ПРИВОД И ЦЕПЬ СИЛОВАЯ ПЕРЕДАЧА
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
49
50

Артикул

Название

Примечание

Количество

|$0

23A-23-00070

TANDEM DRIVE ASS'Y,L.H.

SN: 12001-UP

1шт.

|$1

23A-23-00080

TANDEM DRIVE ASS'Y,R.H.

SN: 12001-UP

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2651 AND 2653.

-1шт.

1

23B-23-11190

SPROCKET

SN: 12001-UP

2шт.

2

23B-25-11220

SPACER

SN: 12001-UP

1шт.

3

23B-25-11210

SPACER

SN: 12001-UP

1шт.

4

23B-25-11230

SPACER

SN: 12001-UP

1шт.

5

23B-25-11130

SUPPORT

SN: 12001-UP

2шт.

6

07000-15460

O-RING (K5)

SN: 12001-UP

4шт.

7

23B-25-11190

GEAR

SN: 12001-UP

2шт.

8

23B-25-11180

SPACER

SN: 12001-UP

2шт.

9

23B-25-11170

COLLAR

SN: 12001-UP

4шт.

10

235-25-11360

DISC

SN: 12001-UP

8шт.

11

232-25-51430

PLATE

SN: 12001-UP

10шт.

12

23B-25-11391

PISTON

SN: 12001-UP

2шт.

13

232-25-51170

O-RING (K5)

SN: 12001-UP

2шт.

14

235-25-11250

O-RING (K5)

SN: 12001-UP

2шт.

15

232-25-51641

SPRING

SN: 12001-UP

12шт.

16

23B-25-11360

BOLT

SN: 12001-UP

12шт.

17

235-25-11610

WASHER

SN: 12001-UP

12шт.

18

23B-25-11140

CAGE

SN: 12001-UP

2шт.

19

07042-20312

PLUG

SN: 12001-UP

4шт.

20

01010-51630

BOLT

SN: 12001-UP

4шт.

21

01010-51660

BOLT

SN: 12001-UP

20шт.

22

01643-31645

WASHER

SN: 12001-UP

20шт.

23

06002-32217

BEARING

SN: 12001-UP

2шт.

24

23B-25-11260

SPACER

SN: 12001-UP

2шт.

25

23B-25-11270

O-RING (K5)

SN: 12001-UP

2шт.

26

07012-00150

SEAL,OIL (K5)

SN: 12001-UP

2шт.

27

23B-25-11350

PLATE

SN: 12001-UP

4шт.

28

01010-51020

BOLT

SN: 12001-UP

8шт.

29

01643-31032

WASHER

SN: 12001-UP

8шт.

30

23B-25-11152

SHAFT

SN: 12001-UP

2шт.

31

23B-25-11240

SPACER

SN: 12001-UP

2шт.

32

23B-25-11370

CAGE

SN: 12001-UP

2шт.

33

23B-25-11340

O-RING (K5)

SN: 12001-UP

2шт.

34

23B-25-00130

SHIM ASS'Y

SN: 12001-UP

1шт.

34

0

SHIM, 0.1MM

SN: 12001-UP

4шт.

34

0

SHIM, 0.2MM

SN: 12001-UP

8шт.

34

0

SHIM, 0.5MM

SN: 12001-UP

24шт.

35

06002-32213

BEARING

SN: 12001-UP

2шт.

36

23A-22-11430

HOLDER

SN: 12001-UP

2шт.

37

23B-25-00110

SHIM ASS'Y

SN: 12001-UP

2шт.

37

0

SHIM, 0.1MM

SN: 12001-UP

1шт.

37

0

SHIM, 0.2MM

SN: 12001-UP

2шт.

37

0

SHIM, 0.5MM

SN: 12001-UP

3шт.

38

01010-51235

BOLT

SN: 12001-UP

6шт.

39

238-22-15110

LOCK (K5)

SN: 12001-UP

2шт.

40

23B-25-11380

COVER

SN: 12001-UP

2шт.

41

07000-12145

O-RING (K5)

SN: 12001-UP

2шт.

42

01010-51650

BOLT

SN: 12001-UP

12шт.

43

01643-31645

WASHER

SN: 12001-UP

12шт.

44

23A-23-11500

CHAIN ASS'Y

SN: 12001-UP

2шт.

45

23A-23-11510

JOINT LINK ASS'Y

SN: 12001-UP

1шт.

46

23A-23-11540

PIN,COTTER

SN: 12001-UP

2шт.

47

01010-82250

BOLT

SN: 12001-UP

16шт.

48

01580-12218

NUT

SN: 12001-UP

4шт.

49

01643-32260

WASHER

SN: 12001-UP

20шт.

50

01124-82250

STUD

SN: 12001-UP

4шт.

Выбрано товаров: 59
