КОРПУС КОНЕЧН. ПЕРЕДАЧИ (NO-SПАЛЕЦ ДИФФЕРЕНЦ. ТИП) (КОЖУХ SECTION О-КОЛЬЦО ТИП)(№-.)

Запчасти Komatsu GD511A-1 КОРПУС КОНЕЧН. ПЕРЕДАЧИ (NO-SПАЛЕЦ ДИФФЕРЕНЦ. ТИП) (КОЖУХ SECTION О-КОЛЬЦО ТИП)(№-.) СИЛОВАЯ ПЕРЕДАЧА

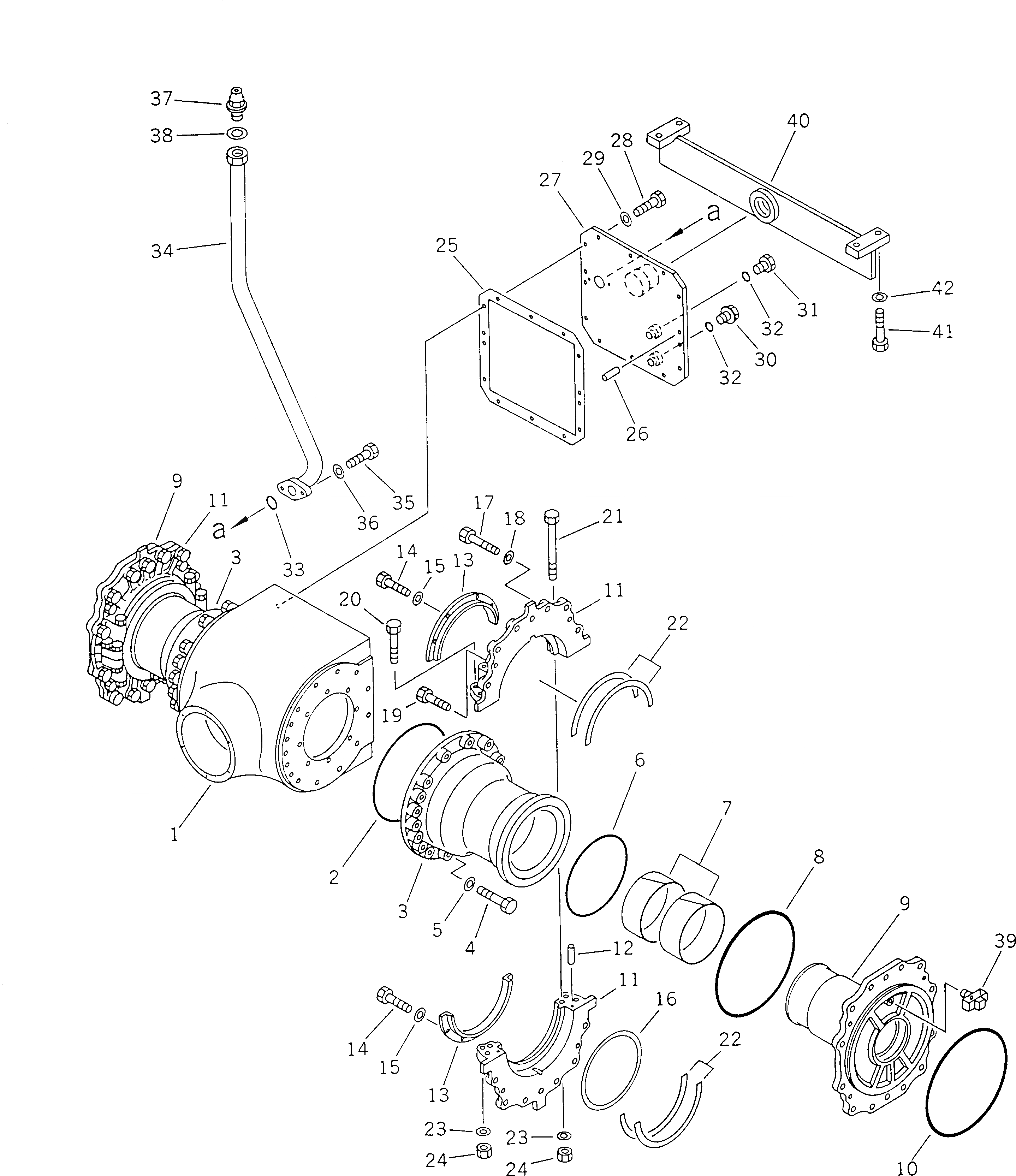

Схема запчастей Komatsu GD511A-1 - КОРПУС КОНЕЧН. ПЕРЕДАЧИ (NO-SПАЛЕЦ ДИФФЕРЕНЦ. ТИП) (КОЖУХ SECTION О-КОЛЬЦО ТИП)(№-.) СИЛОВАЯ ПЕРЕДАЧА
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

23A-22-01051

FINAL DRIVE ASS'Y

SN: 10001-.

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2611 AND 2615.

-1шт.

1

23A-22-11110

CASE

SN: 10001-@

1шт.

2

07000-15290

O-RING (K5)

SN: 10001-@

2шт.

3

23A-22-11120

CASE,SIDE

SN: 10001-.

2шт.

4

01010-81660

BOLT

SN: 10001-@

30шт.

5

01643-31645

WASHER

SN: 10001-@

30шт.

6

23A-22-12150

O-RING (K5)

SN: 10001-.

2шт.

7

23A-22-11450

BUSHING

SN: 10001-@

4шт.

8

23A-22-11490

O-RING (K5)

SN: 10001-@

2шт.

9

23A-22-11130

FLANGE

SN: 10001-.

2шт.

10

07000-15310

O-RING (K5)

SN: 10001-@

2шт.

|$12

23A-22-11401

CAGE ASS'Y

SN: 10001-.

2шт.

11

0

CAGE

SN: 10001-.

2шт.

12

0

PIN,DOWEL

SN: 10001-@

2шт.

13

23D-22-11450

CAP

SN: 10001-.

2шт.

14

01010-80822

BOLT

SN: 10001-.

16шт.

15

01643-30823

WASHER

SN: 10001-.

16шт.

16

07001-06225

RING,BACK-UP

SN: 10001-.

2шт.

17

01010-81665

BOLT

SN: 10001-@

28шт.

18

01643-31645

WASHER

SN: 10001-@

28шт.

19

01010-81230

BOLT

SN: 10001-@

8шт.

20

01010-81275

BOLT

SN: 10001-@

8шт.

21

23A-22-11480

BOLT

SN: 10001-.

4шт.

22

23A-22-11460

WASHER

SN: 10001-@

8шт.

23

01643-31232

WASHER

SN: 10001-.

12шт.

24

01580-11210

NUT

SN: 10001-@

12шт.

25

238-22-15122

GASKET (K5)

SN: ..-@

1шт.

25

0

GASKET (K5)

SN: .-..

1шт.

25

0

GASKET (K5)

SN: 10001-@

1шт.

26

04020-01228

PIN

SN: 10001-@

2шт.

27

23A-22-11530

COVER

SN: 10001-@

1шт.

28

01010-81235

BOLT

SN: 10001-@

12шт.

29

01643-31232

WASHER

SN: 10001-@

12шт.

30

07044-12412

PLUG

SN: 10001-@

1шт.

31

07040-12414

PLUG

SN: 10001-@

1шт.

32

07002-12434

O-RING (K5)

SN: 10001-@

2шт.

33

07000-13045

O-RING (K5)

SN: 10001-@

1шт.

34

23A-22-11560

TUBE

SN: 10001-@

1шт.

35

01010-81235

BOLT

SN: 10001-@

2шт.

36

01643-31232

WASHER

SN: 10001-@

2шт.

37

232-23-11220

BREATHER

SN: 10001-@

1шт.

38

07003-03036

GASKET (K5)

SN: 10001-@

1шт.

39

23A-22-11510

TUBE

SN: 10001-@

2шт.

40

23B-22-11430

HANGER

SN: 10001-@

1шт.

41

01010-81650

BOLT

SN: 10001-@

4шт.

42

01643-31645

WASHER

SN: 10001-@

4шт.
