Komatsu
/
Грейдеры
/
GD505A-3 S/N 1001-UP
/
S6D105-1JJ S/N 79301-UP
/
ТОПЛИВН. СИСТЕМА
/

ТОПЛ. НАСОС И ТРУБЫ

Запчасти Komatsu S6D105-1JJ ТОПЛ. НАСОС И ТРУБЫ ТОПЛИВН. СИСТЕМА

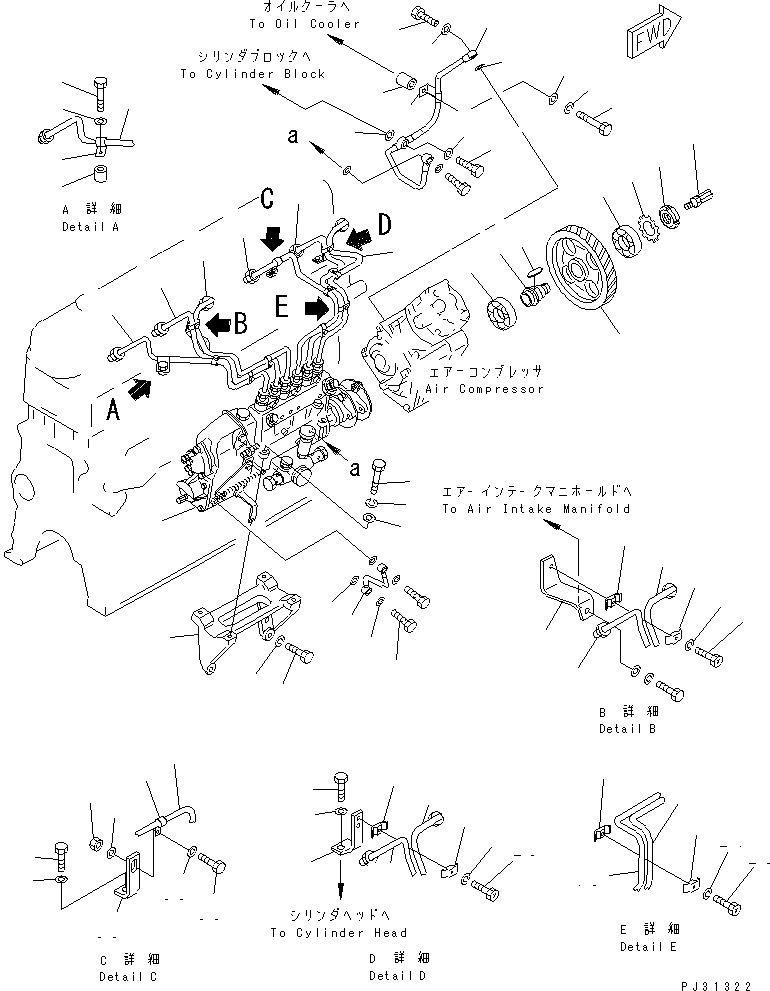

Схема запчастей Komatsu S6D105-1JJ - ТОПЛ. НАСОС И ТРУБЫ ТОПЛИВН. СИСТЕМА
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
15
16
16
16
17
17
18
18
19
19
20
20
21
22
23
24
25
25
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
36
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
51
52
52
52
52
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
15
16
16
16
17
17
18
18
19
19
20
20
21
22
23
24
25
25
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
36
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
51
52
52
52
52

№

Артикул

Название

Примечание

Количество

1

6137-72-1430

INJECTION PUMP ASS'Y,(SEE FIG.0451)

SN: 79301-UP

1шт.

2

6136-21-6110

BRACKET

SN: 79301-UP

1шт.

3

01435-01030

BOLT

SN: 106648-UP

4шт.

|3

0

BOLT

SN: 79301-106647

4шт.

4

01602-01030

WASHER,SPRING

SN: 79301-106647

4шт.

5

01435-00870

BOLT

SN: 106648-UP

4шт.

|5

0

BOLT

SN: 79301-106647

4шт.

6

01602-00825

WASHER,SPRING

SN: 79301-106647

4шт.

7

6110-71-5810

WASHER

SN: 79301-UP

4шт.

8

6136-71-3110

SHAFT

SN: 79301-UP

1шт.

9

06000-06007

BEARING,BALL

SN: 79301-UP

2шт.

10

6136-71-3120

GEAR,INJECTION

SN: 79301-UP

1шт.

11

04000-00722

KEY

SN: 79301-UP

1шт.

12

6136-71-3130

NUT,LOCK

SN: 79301-UP

1шт.

13

6136-71-3141

WASHER,LOCK (K2)

SN: 79301-UP

1шт.

14

6136-81-3951

SHAFT

SN: 79301-UP

1шт.

15

6136-71-5210

PIPE,INJECTION¤ NO.1

SN: 79301-UP

1шт.

16

6136-71-5120

PIPE,INJECTION¤ NO.2

SN: 79301-UP

1шт.

17

6136-71-5130

PIPE,INJECTION¤ NO.3

SN: 79301-UP

1шт.

18

6136-71-5140

PIPE,INJECTION¤ NO.4

SN: 79301-UP

1шт.

19

6136-71-5150

PIPE,INJECTION¤ NO.5

SN: 79301-UP

1шт.

20

6136-71-5160

PIPE,INJECTION¤ NO.6

SN: 79301-UP

1шт.

21

6144-71-5730

CLIP

SN: 79301-UP

7шт.

22

6144-71-5740

CLIP¤ WITH THREAD

SN: 79301-UP

7шт.

23

6130-71-5750

BOLT

SN: 79301-UP

7шт.

24

01601-20513

WASHER

SN: 79301-UP

7шт.

25

6144-71-5730

CLIP

SN: 79301-UP

4шт.

26

6130-71-5750

BOLT

SN: 79301-UP

2шт.

27

01601-20513

WASHER,SPRING

SN: 79301-UP

2шт.

28

6136-71-5750

BRACKET

SN: 79301-UP

1шт.

29

01435-21016

BOLT

SN: 106648-UP

1шт.

|29

0

BOLT

SN: 79301-106647

1шт.

30

01642-01016

WASHER

SN: 79301-106647

1шт.

31

6136-71-5760

BRACKET

SN: 79301-UP

1шт.

32

6136-71-5720

CLIP

SN: 79301-UP

1шт.

33

6136-71-5730

BRACKET

SN: 79301-UP

1шт.

34

01435-21016

BOLT

SN: 106648-UP

1шт.

|34

0

BOLT

SN: 79301-106647

1шт.

35

01435-21020

BOLT

SN: 106648-UP

1шт.

|35

0

BOLT

SN: 79301-106647

1шт.

36

01642-01016

WASHER

SN: 79301-106647

3шт.

37

01584-01008

NUT

SN: 106648-UP

1шт.

|37

0

NUT

SN: 79301-106647

1шт.

38

6136-71-5720

CLIP

SN: 79301-UP

1шт.

39

6631-11-6390

SPACER

SN: 79301-UP

1шт.

40

01435-21030

BOLT

SN: 106648-UP

1шт.

|40

0

BOLT

SN: 79301-106647

1шт.

41

01640-21016

WASHER

SN: 79301-106647

1шт.

42

6136-51-6720

PIPE

SN: 79301-UP

1шт.

43

07206-10812

BOLT,JOINT

SN: 79301-UP

1шт.

44

07005-01212

GASKET (K2)

SN: 79301-UP

2шт.

45

6136-51-6760

PIPE,OIL

SN: 79301-UP

1шт.

46

6141-71-5411

CLAMP

SN: 79301-UP

1шт.

47

195-979-3510

SPACER

SN: 79301-UP

1шт.

48

01435-20865

BOLT

SN: 106648-UP

1шт.

|48

0

BOLT

SN: 79301-106647

1шт.

49

01602-00825

WASHER,SPRING

SN: 79301-106647

1шт.

50

01640-00816

WASHER

SN: 79301-106647

1шт.

51

07206-30710

BOLT,JOINT

SN: 79301-UP

2шт.

52

07005-01012

GASKET (K2)

SN: 79301-UP

4шт.

1

6137-72-1430

INJECTION PUMP ASS'Y,(SEE FIG.0451)

SN: 79301-UP

1шт.

2

6136-21-6110

BRACKET

SN: 79301-UP

1шт.

3

01435-01030

BOLT

SN: 106648-UP

4шт.

|3

0

BOLT

SN: 79301-106647

4шт.

4

01602-01030

WASHER,SPRING

SN: 79301-106647

4шт.

5

01435-00870

BOLT

SN: 106648-UP

4шт.

|5

0

BOLT

SN: 79301-106647

4шт.

6

01602-00825

WASHER,SPRING

SN: 79301-106647

4шт.

7

6110-71-5810

WASHER

SN: 79301-UP

4шт.

8

6136-71-3110

SHAFT

SN: 79301-UP

1шт.

9

06000-06007

BEARING,BALL

SN: 79301-UP

2шт.

10

6136-71-3120

GEAR,INJECTION

SN: 79301-UP

1шт.

11

04000-00722

KEY

SN: 79301-UP

1шт.

12

6136-71-3130

NUT,LOCK

SN: 79301-UP

1шт.

13

6136-71-3141

WASHER,LOCK (K2)

SN: 79301-UP

1шт.

14

6136-81-3951

SHAFT

SN: 79301-UP

1шт.

15

6136-71-5210

PIPE,INJECTION¤ NO.1

SN: 79301-UP

1шт.

16

6136-71-5120

PIPE,INJECTION¤ NO.2

SN: 79301-UP

1шт.

17

6136-71-5130

PIPE,INJECTION¤ NO.3

SN: 79301-UP

1шт.

18

6136-71-5140

PIPE,INJECTION¤ NO.4

SN: 79301-UP

1шт.

19

6136-71-5150

PIPE,INJECTION¤ NO.5

SN: 79301-UP

1шт.

20

6136-71-5160

PIPE,INJECTION¤ NO.6

SN: 79301-UP

1шт.

21

6144-71-5730

CLIP

SN: 79301-UP

7шт.

22

6144-71-5740

CLIP¤ WITH THREAD

SN: 79301-UP

7шт.

23

6130-71-5750

BOLT

SN: 79301-UP

7шт.

24

01601-20513

WASHER

SN: 79301-UP

7шт.

25

6144-71-5730

CLIP

SN: 79301-UP

4шт.

26

6130-71-5750

BOLT

SN: 79301-UP

2шт.

27

01601-20513

WASHER,SPRING

SN: 79301-UP

2шт.

28

6136-71-5750

BRACKET

SN: 79301-UP

1шт.

29

01435-21016

BOLT

SN: 106648-UP

1шт.

|29

0

BOLT

SN: 79301-106647

1шт.

30

01642-01016

WASHER

SN: 79301-106647

1шт.

31

6136-71-5760

BRACKET

SN: 79301-UP

1шт.

32

6136-71-5720

CLIP

SN: 79301-UP

1шт.

33

6136-71-5730

BRACKET

SN: 79301-UP

1шт.

34

01435-21016

BOLT

SN: 106648-UP

1шт.

|34

0

BOLT

SN: 79301-106647

1шт.

35

01435-21020

BOLT

SN: 106648-UP

1шт.

|35

0

BOLT

SN: 79301-106647

1шт.

36

01642-01016

WASHER

SN: 79301-106647

3шт.

37

01584-01008

NUT

SN: 106648-UP

1шт.

|37

0

NUT

SN: 79301-106647

1шт.

38

6136-71-5720

CLIP

SN: 79301-UP

1шт.

39

6631-11-6390

SPACER

SN: 79301-UP

1шт.

40

01435-21030

BOLT

SN: 106648-UP

1шт.

|40

0

BOLT

SN: 79301-106647

1шт.

41

01640-21016

WASHER

SN: 79301-106647

1шт.

42

6136-51-6720

PIPE

SN: 79301-UP

1шт.

43

07206-10812

BOLT,JOINT

SN: 79301-UP

1шт.

44

07005-01212

GASKET (K2)

SN: 79301-UP

2шт.

45

6136-51-6760

PIPE,OIL

SN: 79301-UP

1шт.

46

6141-71-5411

CLAMP

SN: 79301-UP

1шт.

47

195-979-3510

SPACER

SN: 79301-UP

1шт.

48

01435-20865

BOLT

SN: 106648-UP

1шт.

|48

0

BOLT

SN: 79301-106647

1шт.

49

01602-00825

WASHER,SPRING

SN: 79301-106647

1шт.

50

01640-00816

WASHER

SN: 79301-106647

1шт.

51

07206-30710

BOLT,JOINT

SN: 79301-UP

2шт.

52

07005-01012

GASKET (K2)

SN: 79301-UP

4шт.

Выбрано товаров: 120
