Главная
/
Справочники
/
Komatsu
/
Грейдеры
/
GD405A-3S S/N 4701-UP
/
РАМА И ЧАСТИ КОРПУСА
/

КАБИНА ОПЕРАТОРА (КРЕПЛЕНИЕ ОСН. КОНСТРУКЦИИING ЧАСТИ)

Запчасти Komatsu GD405A-3S КАБИНА ОПЕРАТОРА (КРЕПЛЕНИЕ ОСН. КОНСТРУКЦИИING ЧАСТИ) РАМА И ЧАСТИ КОРПУСА

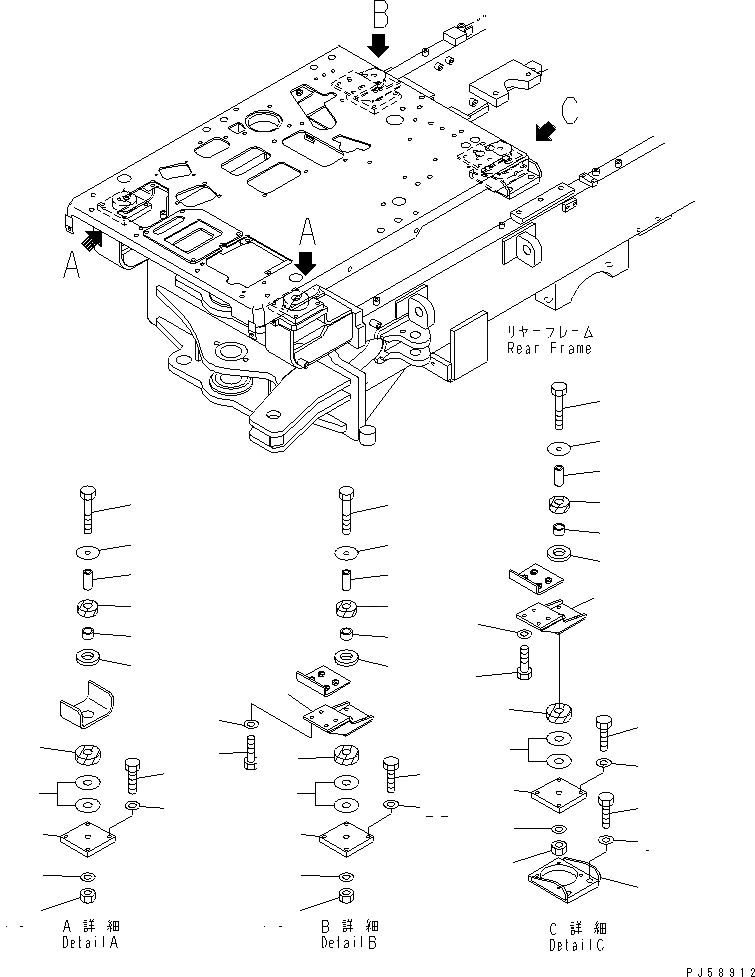

Схема запчастей Komatsu GD405A-3S - КАБИНА ОПЕРАТОРА (КРЕПЛЕНИЕ ОСН. КОНСТРУКЦИИING ЧАСТИ) РАМА И ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
22

№

Артикул

Название

Примечание

Количество

1

23D-54-31260

BRACKET

SN: 4701-UP

1шт.

2

01010-81660

BOLT

SN: 4701-UP

2шт.

3

01643-31645

WASHER

SN: 4701-UP

2шт.

4

23D-54-31830

BRACKET

SN: 4701-UP

1шт.

5

01010-81030

BOLT

SN: 4701-UP

4шт.

6

01643-31032

WASHER

SN: 4701-UP

4шт.

7

23D-54-31830

BRACKET

SN: 4701-UP

1шт.

8

01010-81030

BOLT

SN: 4701-UP

4шт.

9

01643-31032

WASHER

SN: 4701-UP

4шт.

10

565-54-12820

CUSHION

SN: 4701-UP

4шт.

11

237-01-00040

SHIM ASS'Y

SN: 4701-UP

1шт.

|11

0

SHIM¤ 0.2MM

SN: 4701-UP

3шт.

|11

0

SHIM¤ 0.5MM

SN: 4701-UP

7шт.

12

565-54-12810

CUSHION

SN: 4701-UP

4шт.

13

23A-01-11250

SPACER

SN: 4701-UP

4шт.

14

01011-81610

BOLT

SN: 4701-UP

4шт.

15

01643-31645

WASHER

SN: 4701-UP

4шт.

16

01580-11613

NUT

SN: 4701-UP

4шт.

17

234-54-11480

PLATE

SN: 4701-UP

4шт.

18

23D-54-31420

SPACER

SN: 4701-UP

4шт.

19

23B-01-11240

CUSHION

SN: 4701-UP

4шт.

20

234-54-51451

PLATE

SN: 4701-UP

4шт.

21

01010-81040

BOLT

SN: 4701-UP

16шт.

22

01643-31032

WASHER

SN: 4701-UP

16шт.

Выбрано товаров: 24
