SA8V170-1C S/N 10040-UP
/
ГОЛОВКА ЦИЛИНДРОВ
/

ВОДЯНОЙ КОЛЛЕКТОР И ТЕРМОСТАТ

Запчасти Komatsu SA8V170-1C ВОДЯНОЙ КОЛЛЕКТОР И ТЕРМОСТАТ ГОЛОВКА ЦИЛИНДРОВ

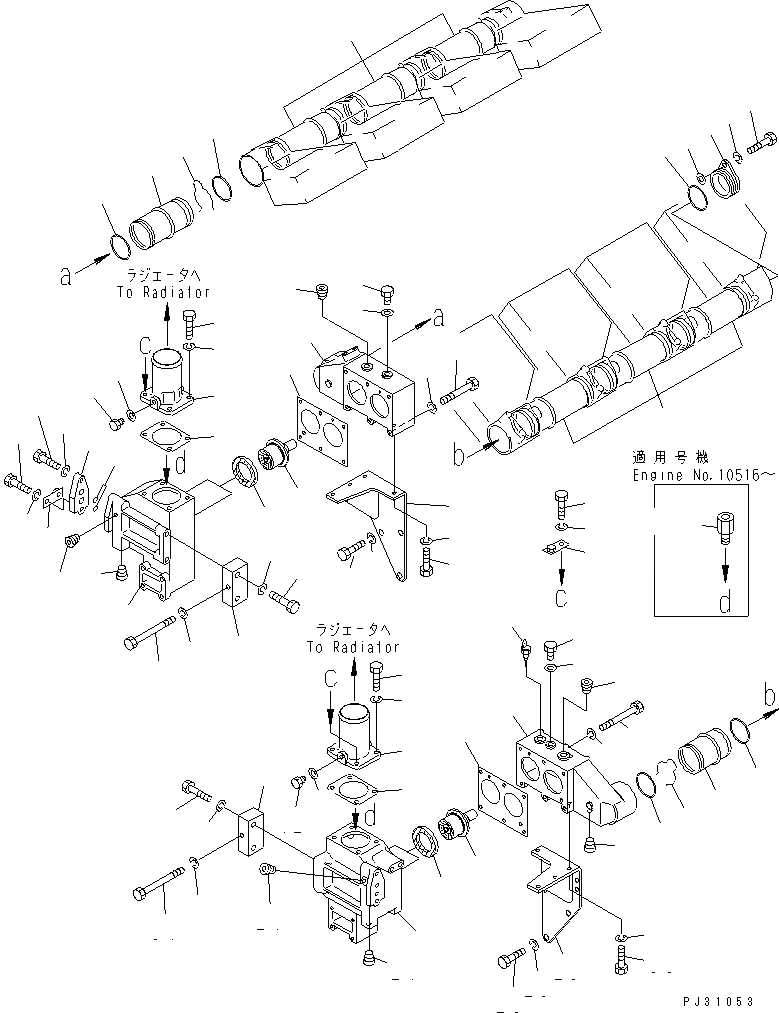

Схема запчастей Komatsu SA8V170-1C - ВОДЯНОЙ КОЛЛЕКТОР И ТЕРМОСТАТ ГОЛОВКА ЦИЛИНДРОВ
1
2
3
3
4
4
4
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
19
19A
20
21
22
22
23
23
24
24
24
24
25
26
27
28
28
29
29
30
30
31
31
32
33
34
34
35
35
36
36
36
36
37
37
38
38
39
39
40
41
41
41
42
42
43
43
44
45
46
46
47
47
48
49
49
1
2
3
3
4
4
4
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
19
19A
20
21
22
22
23
23
24
24
24
24
25
26
27
28
28
29
29
30
30
31
31
32
33
34
34
35
35
36
36
36
36
37
37
38
38
39
39
40
41
41
41
42
42
43
43
44
45
46
46
47
47
48
49
49

№

Артикул

Название

Примечание

Количество

1

6162-13-6270

PIPE,WATER

SN: 10040-UP

1шт.

2

6164-11-6290

TUBE,WATER

SN: 10040-UP

1шт.

3

6164-11-6270

TUBE,WATER

SN: 10040-UP

6шт.

4

6166-11-6290

O-RING (K1)

SN: 10445-UP

16шт.

4

0

O-RING (K1)

SN: 10040-10444

16шт.

5

6162-13-6280

RING,SNAP

SN: 10040-UP

8шт.

6

6162-13-7120

COVER

SN: 10040-UP

1шт.

7

07000-02070

O-RING (K1)

SN: 10040-UP

1шт.

8

01010-31025

BOLT

SN: 10040-UP

1шт.

9

01602-01030

WASHER,SPRING

SN: 10040-UP

1шт.

10

01641-21016

WASHER

SN: 10293-UP

1шт.

10

01643-31032

WASHER

SN: 10040-10292

1шт.

11

6164-11-6510

COVER

SN: 10040-UP

1шт.

12

6164-11-6531

COVER

SN: 10182-UP

1шт.

12

6164-11-6530

COVER

SN: 10040-10181

1шт.

13

6164-11-6451

GASKET (K1)

SN: 10516-UP

2шт.

13

0

GASKET (K1)

SN: 10040-10515

2шт.

14

6672-12-6290

PLUG

SN: 10040-UP

2шт.

15

07005-01612

GASKET (K1)

SN: 10040-UP

2шт.

16

600-421-6630

THERMOSTAT

SN: 10436-UP

4шт.

16

600-421-6610

THERMOSTAT

SN: 10251-10435

4шт.

16

0

THERMOSTAT

SN: 10040-10250

4шт.

17

6162-13-6440

SEAL (K1)

SN: 10040-UP

4шт.

18

6164-11-6412

CASE

SN: 10516-UP

1шт.

18

0

CASE

SN: 10040-10515

1шт.

18

0

CASE

SN: (10040-10435)

1шт.

19

6164-11-6432

CASE

SN: 10516-UP

1шт.

19

0

CASE

SN: 10040-10515

1шт.

19

0

CASE

SN: (10040-10435)

1шт.

19A

6164-12-6810

ADAPTER ASS'Y

SN: 10516-UP

2шт.

20

01011-31000

BOLT

SN: 10040-UP

6шт.

21

01011-31000

BOLT

SN: 10182-UP

6шт.

21

01010-31095

BOLT

SN: 10040-10181

6шт.

22

01602-01030

WASHER,SPRING

SN: 10040-UP

12шт.

23

07043-00415

PLUG

SN: 10040-UP

2шт.

24

07043-50108

PLUG

SN: 10040-UP

4шт.

25

07043-50312

PLUG

SN: 10040-UP

1шт.

26

6164-21-6640

BRACKET

SN: 10040-UP

1шт.

27

6164-21-6620

BRACKET

SN: 10040-UP

1шт.

28

01010-31230

BOLT

SN: 10040-UP

6шт.

29

01602-01236

WASHER,SPRING

SN: 10040-UP

6шт.

30

01010-31030

BOLT

SN: 10040-UP

6шт.

31

01602-01030

WASHER,SPRING

SN: 10040-UP

6шт.

32

6164-21-6720

BRACKET

SN: 10040-UP

1шт.

33

6164-21-6730

BRACKET

SN: 10040-UP

1шт.

34

01011-31240

BOLT

SN: 10040-UP

2шт.

35

01010-31260

BOLT

SN: 10040-UP

4шт.

36

01602-01236

WASHER,SPRING

SN: 10040-UP

6шт.

37

6164-11-6820

CONNECTOR,WATER

SN: 10040-UP

2шт.

38

6164-11-6850

GASKET (K1)

SN: 10040-UP

2шт.

39

01010-31025

BOLT

SN: 10040-UP

6шт.

40

01010-31030

BOLT

SN: 10117-UP

2шт.

40

01010-31025

BOLT

SN: 10040-10116

2шт.

41

01602-01030

WASHER,SPRING

SN: 10040-UP

8шт.

42

07040-11209

PLUG

SN: 10040-UP

2шт.

43

07005-01212

GASKET (K1)

SN: 10040-UP

2шт.

44

6164-11-6580

FLANGE

SN: 10040-UP

1шт.

45

600-411-1670

O-RING (K1)

SN: 10040-UP

2шт.

46

01010-31030

BOLT

SN: 10040-UP

2шт.

47

01602-01030

WASHER,SPRING

SN: 10040-UP

2шт.

48

600-815-1770

SWITCH,THERMO

SN: 10040-UP

1шт.

49

426-01-11310

BRACKET

SN: 10117-UP

3шт.

1

6162-13-6270

PIPE,WATER

SN: 10040-UP

1шт.

2

6164-11-6290

TUBE,WATER

SN: 10040-UP

1шт.

3

6164-11-6270

TUBE,WATER

SN: 10040-UP

6шт.

4

6166-11-6290

O-RING (K1)

SN: 10445-UP

16шт.

4

0

O-RING (K1)

SN: 10040-10444

16шт.

5

6162-13-6280

RING,SNAP

SN: 10040-UP

8шт.

6

6162-13-7120

COVER

SN: 10040-UP

1шт.

7

07000-02070

O-RING (K1)

SN: 10040-UP

1шт.

8

01010-31025

BOLT

SN: 10040-UP

1шт.

9

01602-01030

WASHER,SPRING

SN: 10040-UP

1шт.

10

01641-21016

WASHER

SN: 10293-UP

1шт.

10

01643-31032

WASHER

SN: 10040-10292

1шт.

11

6164-11-6510

COVER

SN: 10040-UP

1шт.

12

6164-11-6531

COVER

SN: 10182-UP

1шт.

12

6164-11-6530

COVER

SN: 10040-10181

1шт.

13

6164-11-6451

GASKET (K1)

SN: 10516-UP

2шт.

13

0

GASKET (K1)

SN: 10040-10515

2шт.

14

6672-12-6290

PLUG

SN: 10040-UP

2шт.

15

07005-01612

GASKET (K1)

SN: 10040-UP

2шт.

16

600-421-6630

THERMOSTAT

SN: 10436-UP

4шт.

16

600-421-6610

THERMOSTAT

SN: 10251-10435

4шт.

16

0

THERMOSTAT

SN: 10040-10250

4шт.

17

6162-13-6440

SEAL (K1)

SN: 10040-UP

4шт.

18

6164-11-6412

CASE

SN: 10516-UP

1шт.

18

0

CASE

SN: 10040-10515

1шт.

18

0

CASE

SN: (10040-10435)

1шт.

19

6164-11-6432

CASE

SN: 10516-UP

1шт.

19

0

CASE

SN: 10040-10515

1шт.

19

0

CASE

SN: (10040-10435)

1шт.

19A

6164-12-6810

ADAPTER ASS'Y

SN: 10516-UP

2шт.

20

01011-31000

BOLT

SN: 10040-UP

6шт.

21

01011-31000

BOLT

SN: 10182-UP

6шт.

21

01010-31095

BOLT

SN: 10040-10181

6шт.

22

01602-01030

WASHER,SPRING

SN: 10040-UP

12шт.

23

07043-00415

PLUG

SN: 10040-UP

2шт.

24

07043-50108

PLUG

SN: 10040-UP

4шт.

25

07043-50312

PLUG

SN: 10040-UP

1шт.

26

6164-21-6640

BRACKET

SN: 10040-UP

1шт.

27

6164-21-6620

BRACKET

SN: 10040-UP

1шт.

28

01010-31230

BOLT

SN: 10040-UP

6шт.

29

01602-01236

WASHER,SPRING

SN: 10040-UP

6шт.

30

01010-31030

BOLT

SN: 10040-UP

6шт.

31

01602-01030

WASHER,SPRING

SN: 10040-UP

6шт.

32

6164-21-6720

BRACKET

SN: 10040-UP

1шт.

33

6164-21-6730

BRACKET

SN: 10040-UP

1шт.

34

01011-31240

BOLT

SN: 10040-UP

2шт.

35

01010-31260

BOLT

SN: 10040-UP

4шт.

36

01602-01236

WASHER,SPRING

SN: 10040-UP

6шт.

37

6164-11-6820

CONNECTOR,WATER

SN: 10040-UP

2шт.

38

6164-11-6850

GASKET (K1)

SN: 10040-UP

2шт.

39

01010-31025

BOLT

SN: 10040-UP

6шт.

40

01010-31030

BOLT

SN: 10117-UP

2шт.

40

01010-31025

BOLT

SN: 10040-10116

2шт.

41

01602-01030

WASHER,SPRING

SN: 10040-UP

8шт.

42

07040-11209

PLUG

SN: 10040-UP

2шт.

43

07005-01212

GASKET (K1)

SN: 10040-UP

2шт.

44

6164-11-6580

FLANGE

SN: 10040-UP

1шт.

45

600-411-1670

O-RING (K1)

SN: 10040-UP

2шт.

46

01010-31030

BOLT

SN: 10040-UP

2шт.

47

01602-01030

WASHER,SPRING

SN: 10040-UP

2шт.

48

600-815-1770

SWITCH,THERMO

SN: 10040-UP

1шт.

49

426-01-11310

BRACKET

SN: 10117-UP

3шт.
