ТОПЛ. НАСОС ТРУБЫ (/)(№9-)

Запчасти Komatsu SA6D170-B-1F ТОПЛ. НАСОС ТРУБЫ (/)(№9-) ТОПЛИВН. СИСТЕМА

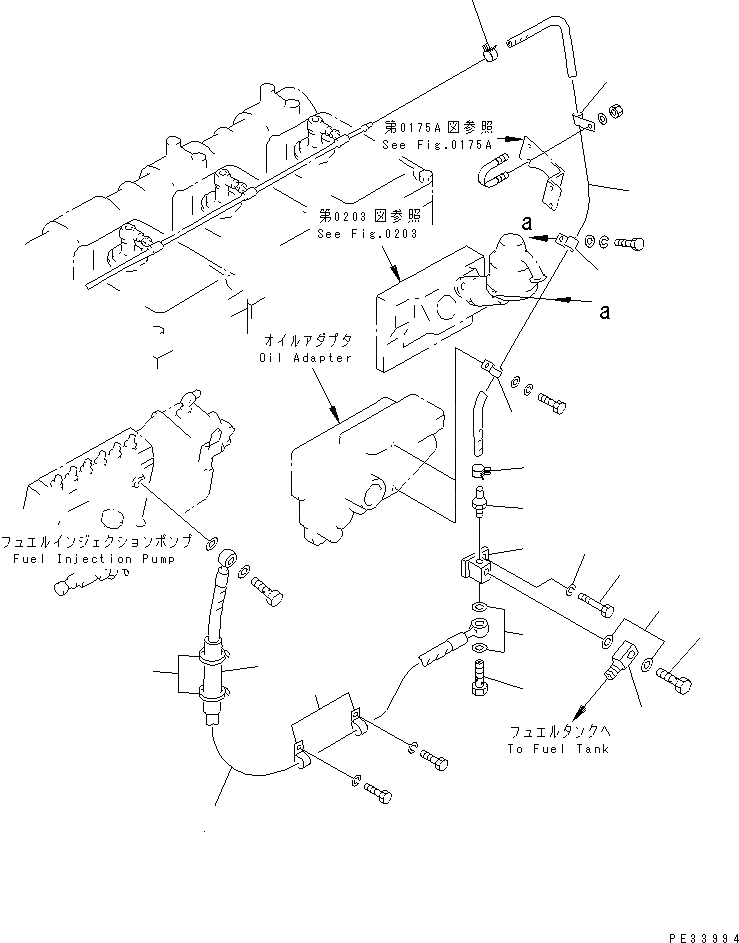

Схема запчастей Komatsu SA6D170-B-1F - ТОПЛ. НАСОС ТРУБЫ (/)(№9-) ТОПЛИВН. СИСТЕМА
1
2
3
4
5
6
6
7
7
8
9
10
11
12
12
13
13
14
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

07271-11480

HOSE,FUEL

SN: 12238-UP

1шт.

2

6162-73-5421

JOINT,FUEL

SN: 11763-UP

1шт.

3

01010-31020

BOLT

SN: 11763-UP

1шт.

4

01602-01030

WASHER,SPRING

SN: 11763-UP

1шт.

5

6128-71-1932

JOINT

SN: 11763-UP

1шт.

6

07206-31014

BOLT,JOINT

SN: 11763-UP

2шт.

7

07005-01412

GASKET (K2)

SN: 11763-UP

4шт.

8

08034-00519

BAND

SN: 11763-UP

2шт.

9

04434-51810

CLIP

SN: 14991-UP

2шт.

|9

0

CLIP

SN: 12238-14990

2шт.

10

07270-40412

TUBE

SN: 11763-UP

1шт.

11

07209-01040

NIPPLE

SN: 11763-UP

1шт.

12

07285-00080

CLIP

SN: 12703-UP

2шт.

13

08036-10814

CLIP

SN: 11763-UP

3шт.

14

6150-51-9480

CLAMP

SN: 12950-UP

1шт.

15

205-62-72140

COVER

SN: 12497-UP

1шт.

Выбрано товаров: 16
