Запчасти Komatsu NT-855-1A PT ТОПЛИВН. НАСОС И ТРУБЫ(№79-) ТОПЛИВН. СИСТЕМА

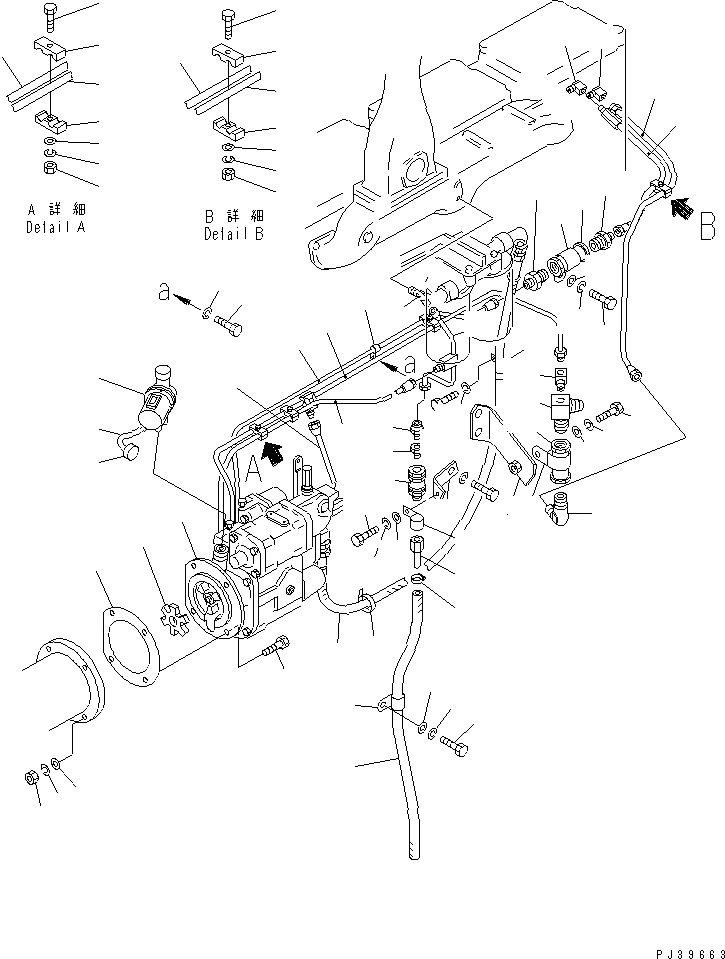

Схема запчастей Komatsu NT-855-1A - PT ТОПЛИВН. НАСОС И ТРУБЫ(№79-) ТОПЛИВН. СИСТЕМА
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
32
33
33
34
34
35
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
32
33
33
34
34
35
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62

Артикул

Название

Примечание

Количество

1

6711-71-1024

PT FUEL PUMP ASS'Y,(SEE FIG.451)

SN: 194096-UP

1шт.

1

0

PT FUEL PUMP ASS'Y,(SEE FIG.451)

SN: 190871-194095

1шт.

1

6711-71-1023

PT FUEL PUMP ASS'Y,(SEE FIG.451)

SN: 155379-190870

1шт.

1

6711-71-1111

PT FUEL PUMP ASS'Y,(D80F-18 FARM TRACTOR SPEC.)

SN: 157067-UP

1шт.

2

6684-71-7712

COUPLING

SN: 167991-UP

1шт.

2

0

COUPLING

SN: 139838-167990

1шт.

3

6710-71-7920

GASKET (K2)

SN: 139838-UP

1шт.

4

02010-70744

BOLT

SN: 139838-UP

4шт.

5

02206-10707

NUT

SN: 139838-UP

4шт.

6

02310-11428

WASHER,SPRING

SN: 139838-UP

4шт.

7

02300-11520

WASHER

SN: 139838-UP

4шт.

8

6711-71-8350

TUBE,SUPPLY

SN: 155379-UP

1шт.

9

6710-72-8220

VALVE,CHECK

SN: 155379-UP

1шт.

10

6710-71-9520

NIPPLE

SN: 155379-UP

2шт.

11

6711-71-8360

TUBE,SUPPLY

SN: 155379-UP

1шт.

12

6711-71-8370

TUBE,DRAIN

SN: 155379-UP

1шт.

13

6710-71-9130

ELBOW

SN: 139838-UP

2шт.

14

6710-72-8230

VALVE,CHECK

SN: 155379-UP

1шт.

15

6710-71-9530

ELBOW

SN: 155379-UP

1шт.

16

6711-71-9580

ELBOW

SN: 155379-UP

1шт.

17

6711-71-8311

TUBE,DRAIN

SN: 155379-UP

1шт.

18

6710-71-9130

ELBOW

SN: 155379-UP

1шт.

19

6710-72-9310

TUBE,RETURN

SN: 155379-UP

1шт.

20

6711-71-9320

TUBE

SN: 155379-UP

1шт.

21

6711-71-9310

TUBE

SN: 155379-UP

1шт.

22

02700-10702

ELBOW

SN: 139838-UP

1шт.

23

6711-71-9350

CONNECTOR

SN: 155379-UP

1шт.

24

6710-81-8750

BUSHING

SN: 155379-UP

1шт.

25

6711-71-9450

VALVE,CHECK

SN: 155379-UP

1шт.

26

6711-71-9330

NIPPLE

SN: 155379-UP

1шт.

27

07260-20945

HOSE

SN: 155379-UP

1шт.

28

07281-00197

CLAMP

SN: 155379-UP

1шт.

29

6711-71-9550

HOSE

SN: 155379-UP

1шт.

30

6610-71-8250

CLIP

SN: 155379-UP

4шт.

31

6711-71-8390

CLIP

SN: 155379-UP

4шт.

32

02010-70425

BOLT

SN: 155379-UP

4шт.

33

02205-10406

NUT

SN: 155379-UP

4шт.

34

02310-10916

WASHER,SPRING

SN: 155379-UP

4шт.

35

02300-10920

WASHER

SN: 155379-UP

4шт.

36

6710-71-8240

CLIP

SN: 155379-UP

1шт.

37

02010-70613

BOLT

SN: 139838-UP

1шт.

38

02310-11224

WASHER,SPRING

SN: 155379-UP

1шт.

39

6710-72-9380

CLAMP

SN: 155379-UP

2шт.

40

6711-21-6570

BRACKET

SN: 155379-UP

1шт.

41

02010-70616

BOLT

SN: 155379-UP

1шт.

42

02310-11224

WASHER,SPRING

SN: 155379-UP

1шт.

43

01640-21016

WASHER

SN: 155379-UP

1шт.

44

01010-31025

BOLT

SN: 155379-UP

1шт.

45

01602-01030

WASHER,SPRING

SN: 155379-UP

1шт.

46

01642-01016

WASHER

SN: 155379-UP

1шт.

47

6711-71-9440

BRACKET

SN: 155379-UP

1шт.

48

6711-71-9361

CLIP

SN: 155379-UP

1шт.

49

01010-30620

BOLT

SN: 155379-UP

1шт.

50

01602-00619

WASHER,SPRING

SN: 155379-UP

1шт.

51

01641-20608

WASHER

SN: 155379-UP

1шт.

52

6711-71-9430

CLIP

SN: 155379-UP

1шт.

53

02030-70622

BOLT

SN: 155379-UP

1шт.

54

01602-00929

WASHER,SPRING

SN: 155379-UP

1шт.

55

01641-21016

WASHER

SN: 155379-UP

1шт.

56

6711-71-9560

CLIP

SN: 155379-UP

1шт.

57

01010-31025

BOLT

SN: 155379-UP

1шт.

58

01602-01030

WASHER,SPRING

SN: 155379-UP

1шт.

59

08034-00414

BAND (K2)

SN: 155379-UP

1шт.

60

08684-00445

METER,SERVICE

SN: 173871-UP

1шт.

60

0

METER,SERVICE

SN: 139838-173870

1шт.

61

6610-71-1760

SEAL,LEAD

SN: 139838-UP

1шт.

62

6610-71-1771

WIRE,LOCK

SN: 139838-UP

1шт.

1

6711-71-1024

PT FUEL PUMP ASS'Y,(SEE FIG.451)

SN: 194096-UP

1шт.

1

0

PT FUEL PUMP ASS'Y,(SEE FIG.451)

SN: 190871-194095

1шт.

1

6711-71-1023

PT FUEL PUMP ASS'Y,(SEE FIG.451)

SN: 155379-190870

1шт.

1

6711-71-1111

PT FUEL PUMP ASS'Y,(D80F-18 FARM TRACTOR SPEC.)

SN: 157067-UP

1шт.

2

6684-71-7712

COUPLING

SN: 167991-UP

1шт.

2

0

COUPLING

SN: 139838-167990

1шт.

3

6710-71-7920

GASKET (K2)

SN: 139838-UP

1шт.

4

02010-70744

BOLT

SN: 139838-UP

4шт.

5

02206-10707

NUT

SN: 139838-UP

4шт.

6

02310-11428

WASHER,SPRING

SN: 139838-UP

4шт.

7

02300-11520

WASHER

SN: 139838-UP

4шт.

8

6711-71-8350

TUBE,SUPPLY

SN: 155379-UP

1шт.

9

6710-72-8220

VALVE,CHECK

SN: 155379-UP

1шт.

10

6710-71-9520

NIPPLE

SN: 155379-UP

2шт.

11

6711-71-8360

TUBE,SUPPLY

SN: 155379-UP

1шт.

12

6711-71-8370

TUBE,DRAIN

SN: 155379-UP

1шт.

13

6710-71-9130

ELBOW

SN: 139838-UP

2шт.

14

6710-72-8230

VALVE,CHECK

SN: 155379-UP

1шт.

15

6710-71-9530

ELBOW

SN: 155379-UP

1шт.

16

6711-71-9580

ELBOW

SN: 155379-UP

1шт.

17

6711-71-8311

TUBE,DRAIN

SN: 155379-UP

1шт.

18

6710-71-9130

ELBOW

SN: 155379-UP

1шт.

19

6710-72-9310

TUBE,RETURN

SN: 155379-UP

1шт.

20

6711-71-9320

TUBE

SN: 155379-UP

1шт.

21

6711-71-9310

TUBE

SN: 155379-UP

1шт.

22

02700-10702

ELBOW

SN: 139838-UP

1шт.

23

6711-71-9350

CONNECTOR

SN: 155379-UP

1шт.

24

6710-81-8750

BUSHING

SN: 155379-UP

1шт.

25

6711-71-9450

VALVE,CHECK

SN: 155379-UP

1шт.

26

6711-71-9330

NIPPLE

SN: 155379-UP

1шт.

27

07260-20945

HOSE

SN: 155379-UP

1шт.

28

07281-00197

CLAMP

SN: 155379-UP

1шт.

29

6711-71-9550

HOSE

SN: 155379-UP

1шт.

30

6610-71-8250

CLIP

SN: 155379-UP

4шт.

31

6711-71-8390

CLIP

SN: 155379-UP

4шт.

32

02010-70425

BOLT

SN: 155379-UP

4шт.

33

02205-10406

NUT

SN: 155379-UP

4шт.

34

02310-10916

WASHER,SPRING

SN: 155379-UP

4шт.

35

02300-10920

WASHER

SN: 155379-UP

4шт.

36

6710-71-8240

CLIP

SN: 155379-UP

1шт.

37

02010-70613

BOLT

SN: 139838-UP

1шт.

38

02310-11224

WASHER,SPRING

SN: 155379-UP

1шт.

39

6710-72-9380

CLAMP

SN: 155379-UP

2шт.

40

6711-21-6570

BRACKET

SN: 155379-UP

1шт.

41

02010-70616

BOLT

SN: 155379-UP

1шт.

42

02310-11224

WASHER,SPRING

SN: 155379-UP

1шт.

43

01640-21016

WASHER

SN: 155379-UP

1шт.

44

01010-31025

BOLT

SN: 155379-UP

1шт.

45

01602-01030

WASHER,SPRING

SN: 155379-UP

1шт.

46

01642-01016

WASHER

SN: 155379-UP

1шт.

47

6711-71-9440

BRACKET

SN: 155379-UP

1шт.

48

6711-71-9361

CLIP

SN: 155379-UP

1шт.

49

01010-30620

BOLT

SN: 155379-UP

1шт.

50

01602-00619

WASHER,SPRING

SN: 155379-UP

1шт.

51

01641-20608

WASHER

SN: 155379-UP

1шт.

52

6711-71-9430

CLIP

SN: 155379-UP

1шт.

53

02030-70622

BOLT

SN: 155379-UP

1шт.

54

01602-00929

WASHER,SPRING

SN: 155379-UP

1шт.

55

01641-21016

WASHER

SN: 155379-UP

1шт.

56

6711-71-9560

CLIP

SN: 155379-UP

1шт.

57

01010-31025

BOLT

SN: 155379-UP

1шт.

58

01602-01030

WASHER,SPRING

SN: 155379-UP

1шт.

59

08034-00414

BAND (K2)

SN: 155379-UP

1шт.

60

08684-00445

METER,SERVICE

SN: 173871-UP

1шт.

60

0

METER,SERVICE

SN: 139838-173870

1шт.

61

6610-71-1760

SEAL,LEAD

SN: 139838-UP

1шт.

62

6610-71-1771

WIRE,LOCK

SN: 139838-UP

1шт.

Выбрано товаров: 134
