Запчасти Komatsu SA12V170-1D-EA ТОПЛИВН. ПОДАЮЩ. И OVER ПОТОК ТРУБЫ (/)(№97-8) ДВИГАТЕЛЬ

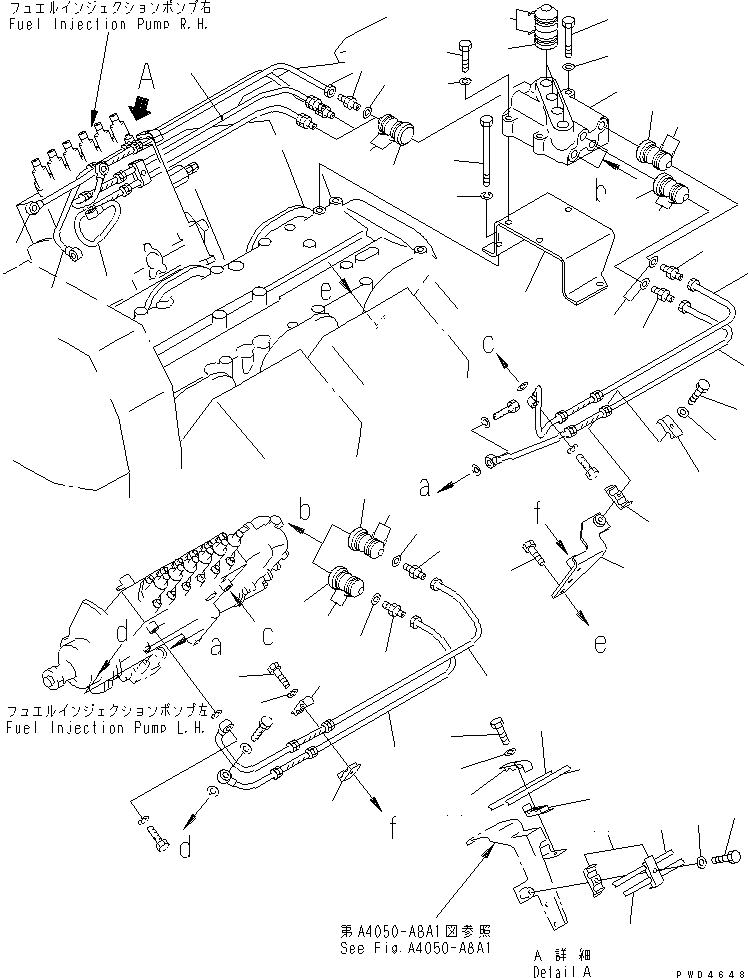

Схема запчастей Komatsu SA12V170-1D-EA - ТОПЛИВН. ПОДАЮЩ. И OVER ПОТОК ТРУБЫ (/)(№97-8) ДВИГАТЕЛЬ
1
2
2
3
4
4
5
6
6
7
8
8
9
10
10
10
10
10
11
11
11
11
12
13
14
14
15
16
17
17
17
17
17
17
17
18
18
18
18
19
19
19
19
20
21
22
23
23
23
23
23
24
25
25
25
25
25
25
1
2
2
3
4
4
5
6
6
7
8
8
9
10
10
10
10
10
11
11
11
11
12
13
14
14
15
16
17
17
17
17
17
17
17
18
18
18
18
19
19
19
19
20
21
22
23
23
23
23
23
24
25
25
25
25
25
25

Артикул

Название

Примечание

Количество

1

6166-71-6331

TUBE,L.H.

SN: 10097-10180

1шт.

2

6166-71-6341

TUBE,R.H.

SN: 10097-10180

1шт.

3

6166-71-6371

TUBE,L.H.

SN: 10097-10180

1шт.

4

6166-71-6361

TUBE,R.H.

SN: 10097-10180

1шт.

5

6166-71-6431

TUBE,L.H.

SN: 10097-10180

1шт.

6

6166-71-6441

TUBE,R.H.

SN: 10097-10180

1шт.

7

6166-71-6471

TUBE,L.H.

SN: 10097-10180

1шт.

8

6166-71-6461

TUBE,R.H.

SN: 10097-10180

1шт.

9

6166-71-6352

JOINT

SN: 10097-10180

1шт.

9

0

JOINT

SN: (10097-10172)

1шт.

10

07211-51016

NIPPLE

SN: 10024-10180

8шт.

11

07005-01612

SEAL, WASHER

SN: 10024-10180

8шт.

12

01010-81055

BOLT

SN: 10097-10180

2шт.

13

01010-81085

BOLT

SN: 10097-10180

1шт.

14

01640-21016

WASHER

SN: 10024-10180

3шт.

15

6166-71-6580

BRACKET,L.H.

SN: 10024-10180

1шт.

16

01010-81020

BOLT

SN: 10024-10180

2шт.

17

6166-71-7850

CLAMP

SN: 10024-10180

8шт.

18

01010-80835

BOLT

SN: 10024-10180

4шт.

19

01640-20816

WASHER

SN: 10024-10180

4шт.

20

6166-81-5541

BRACKET

SN: 10097-10180

1шт.

21

01011-81065

BOLT

SN: 10097-10180

3шт.

22

01602-01030

WASHER,SPRING

SN: 10097-10180

3шт.

23

6166-71-6780

GUARD

SN: 10178-10180

8шт.

24

6166-71-6790

GUARD

SN: 10178-10180

16шт.

25

08034-00414

BAND

SN: 10178-10180

48шт.

1

6166-71-6331

TUBE,L.H.

SN: 10097-10180

1шт.

2

6166-71-6341

TUBE,R.H.

SN: 10097-10180

1шт.

3

6166-71-6371

TUBE,L.H.

SN: 10097-10180

1шт.

4

6166-71-6361

TUBE,R.H.

SN: 10097-10180

1шт.

5

6166-71-6431

TUBE,L.H.

SN: 10097-10180

1шт.

6

6166-71-6441

TUBE,R.H.

SN: 10097-10180

1шт.

7

6166-71-6471

TUBE,L.H.

SN: 10097-10180

1шт.

8

6166-71-6461

TUBE,R.H.

SN: 10097-10180

1шт.

9

6166-71-6352

JOINT

SN: 10097-10180

1шт.

9

0

JOINT

SN: (10097-10172)

1шт.

10

07211-51016

NIPPLE

SN: 10024-10180

8шт.

11

07005-01612

SEAL, WASHER

SN: 10024-10180

8шт.

12

01010-81055

BOLT

SN: 10097-10180

2шт.

13

01010-81085

BOLT

SN: 10097-10180

1шт.

14

01640-21016

WASHER

SN: 10024-10180

3шт.

15

6166-71-6580

BRACKET,L.H.

SN: 10024-10180

1шт.

16

01010-81020

BOLT

SN: 10024-10180

2шт.

17

6166-71-7850

CLAMP

SN: 10024-10180

8шт.

18

01010-80835

BOLT

SN: 10024-10180

4шт.

19

01640-20816

WASHER

SN: 10024-10180

4шт.

20

6166-81-5541

BRACKET

SN: 10097-10180

1шт.

21

01011-81065

BOLT

SN: 10097-10180

3шт.

22

01602-01030

WASHER,SPRING

SN: 10097-10180

3шт.

23

6166-71-6780

GUARD

SN: 10178-10180

8шт.

24

6166-71-6790

GUARD

SN: 10178-10180

16шт.

25

08034-00414

BAND

SN: 10178-10180

48шт.

Выбрано товаров: 52
