КОРПУС ТРАНСМИССИИ

Запчасти Komatsu D475ASD-5E0 КОРПУС ТРАНСМИССИИ СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

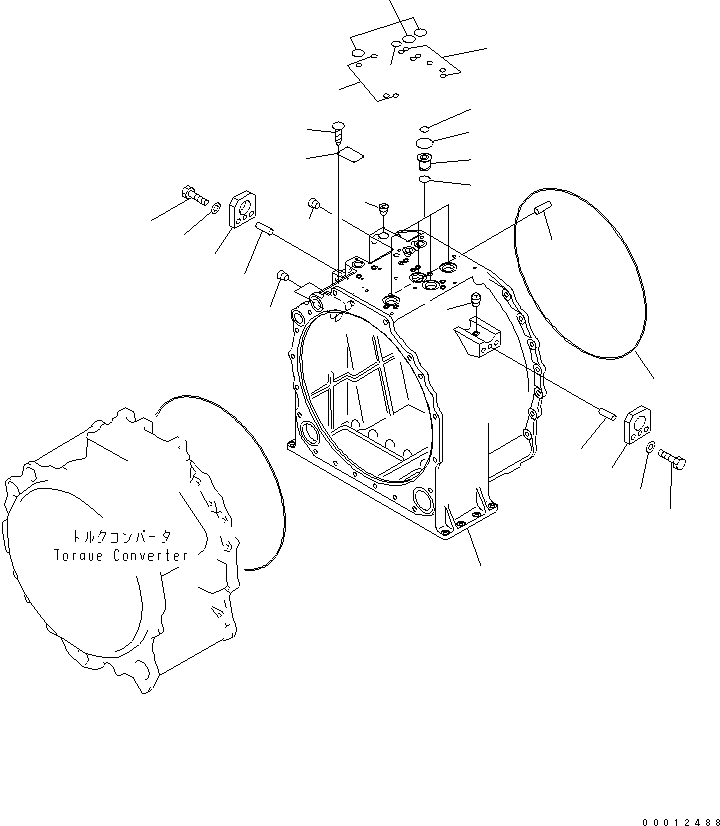

Схема запчастей Komatsu D475ASD-5E0 - КОРПУС ТРАНСМИССИИ СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

198-15-41001

TRANSMISSION ASS'Y

SN: 30001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2320-51A0 TO F2320-60A0.

-1шт.

|$4

198-15-02110

CASE ASS'Y

SN: 30001-UP

1шт.

1

0

CASE

SN: 30001-UP

1шт.

2

07043-71019

PLUG

SN: 30001-UP

4шт.

3

07042-80211

PLUG

SN: 30001-UP

1шт.

4

198-13-49110

O-RING (K2)

SN: 30001-UP

1шт.

5

07000-73050

O-RING (K2)

SN: 30001-UP

4шт.

6

07000-73035

O-RING (K2)

SN: 30001-UP

3шт.

7

07000-72015

O-RING (K2)

SN: 30001-UP

11шт.

8

07000-73025

O-RING (K2)

SN: 30001-UP

1шт.

9

09608-05080

PLATE, NAME

SN: 30001-UP

1шт.

10

04418-13060

SCREW

SN: 30001-UP

4шт.

11

04020-01638

PIN,DOWEL

SN: 30001-UP

1шт.

12

198-15-41310

SLEEVE

SN: 30001-UP

4шт.

13

07000-72025

O-RING (K2)

SN: 30001-UP

4шт.

14

07000-73030

O-RING (K2)

SN: 30001-UP

4шт.

15

198-15-21710

PLATE

SN: 30001-UP

2шт.

16

01010-61650

BOLT

SN: 30001-UP

4шт.

17

01643-31645

WASHER

SN: 30001-UP

4шт.

18

04020-01638

PIN,DOWEL

SN: 30001-UP

2шт.

Выбрано товаров: 21
