Запчасти Komatsu D41PF-6K ТРАНСМИССИЯ (ВЫХОД) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

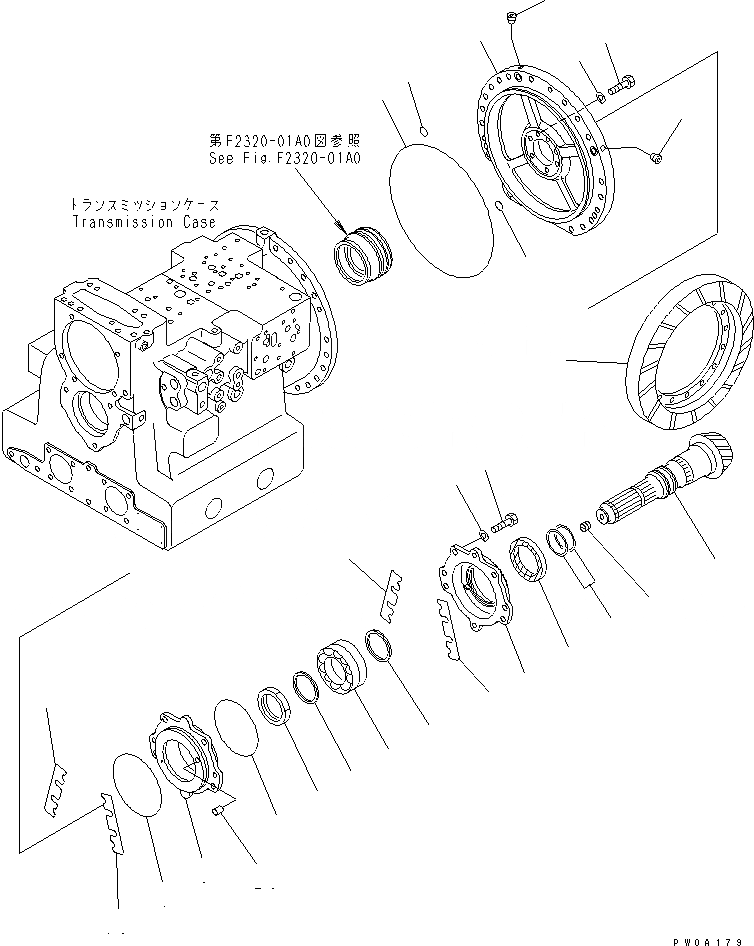

Схема запчастей Komatsu D41PF-6K - ТРАНСМИССИЯ (ВЫХОД) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
7
8
9
10
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
22
23

Артикул

Название

Примечание

Количество

|1

12G-15-51001

TRANSMISSION ASS'Y

SN: 29021-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2320-01A0 TO F2320-16A0.

-1шт.

1

124-15-51231

COVER

SN: 29021-UP

1шт.

2

07012-10075

SEAL (K1)

SN: 29021-UP

1шт.

3

124-15-51240

COVER

SN: 29021-UP

1шт.

4

07000-72145

O-RING (K1)

SN: 29021-UP

1шт.

5

07000-72130

O-RING (K1)

SN: 29021-UP

1шт.

6

124-15-51220

BEARING

SN: 29021-UP

1шт.

7

124-15-05210

SHIM ASS'Y (K1)

SN: 29021-UP

1шт.

|7

124-15-51941

SHIM¤ 0.2MM (K1)

SN: 29021-UP

4шт.

|7

124-15-51951

SHIM¤ 0.3MM (K1)

SN: 29021-UP

6шт.

8

01010-81245

BOLT

SN: 29021-UP

4шт.

9

01643-31232

WASHER

SN: 29021-UP

4шт.

10

124-15-05210

SHIM ASS'Y (K1)

SN: 29021-UP

1шт.

|10

124-15-51941

SHIM¤ 0.2MM (K1)

SN: 29021-UP

4шт.

|10

124-15-51951

SHIM¤ 0.3MM (K1)

SN: 29021-UP

6шт.

|11

124-15-01081

COVER ASS'Y

SN: 30111-UP

1шт.

|11

124-15-01080

COVER ASS'Y

SN: 29021-30110

1шт.

11

0

COVER

SN: 30111-UP

1шт.

|11

0

COVER

SN: 29021-30110

1шт.

12

07043-70211

PLUG

SN: 29021-UP

2шт.

13

07000-73022

O-RING (K1)

SN: 30111-UP

2шт.

|13

07000-72018

O-RING (K1)

SN: 29021-30110

2шт.

14

07000-75305

O-RING (K1)

SN: 29021-UP

1шт.

15

01010-81025

BOLT

SN: 29021-UP

5шт.

16

01643-31032

WASHER

SN: 29021-UP

5шт.

|17

12G-15-02090

SHAFT ASS'Y

SN: 30008-UP

1шт.

|17

124-15-02091

SHAFT ASS'Y

SN: 29021-30007

1шт.

17

0

SHAFT

SN: 30008-UP

1шт.

|17

0

SHAFT

SN: 29021-30007

1шт.

18

07043-70211

PLUG

SN: 29021-UP

1шт.

19

0

GEAR¤ BEVEL

SN: 30008-UP

1шт.

|19

0

GEAR¤ BEVEL

SN: 29021-30007

1шт.

20

124-15-59240

RING

SN: 29021-UP

2шт.

21

124-15-51251

NUT

SN: 30008-UP

1шт.

|21

124-15-51250

NUT

SN: 29021-30007

1шт.

22

124-15-51261

COLLAR

SN: 29021-UP

2шт.

23

124-15-51270

COLLAR

SN: 29021-UP

1шт.

Выбрано товаров: 38
