Запчасти Komatsu D155AX-5 РЫХЛИТЕЛЬ ЛИНИЯ (ОСНОВН. РАМА) (БЕЗ РЫХЛИТЕЛЯ) ГИДРАВЛИКА

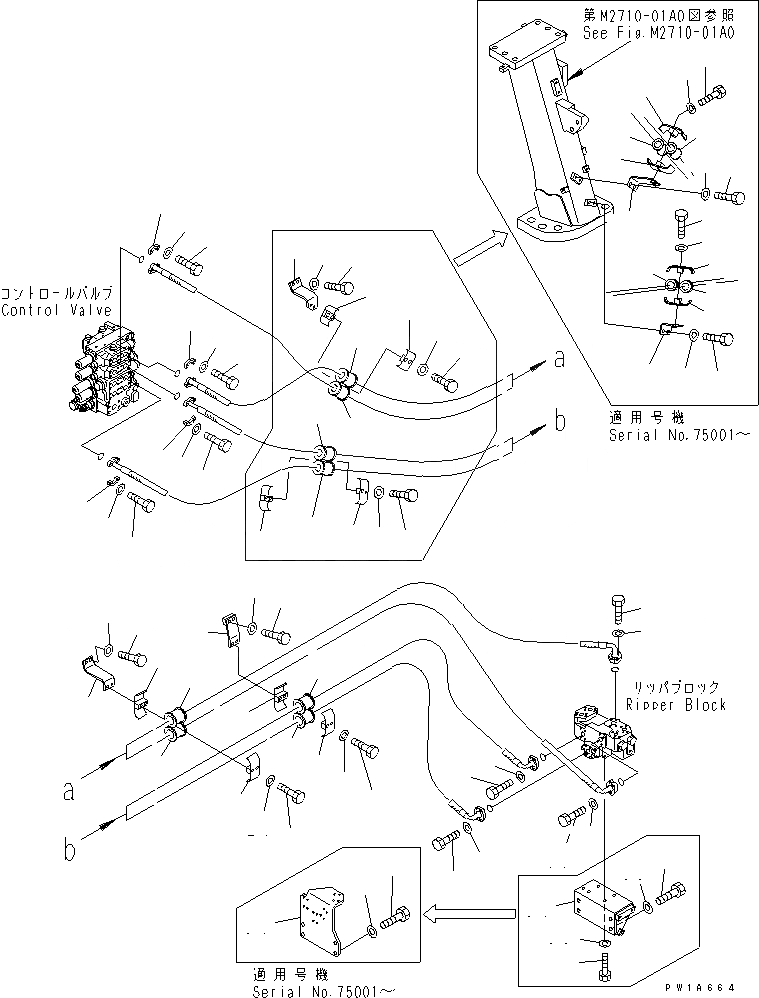

Схема запчастей Komatsu D155AX-5 - РЫХЛИТЕЛЬ ЛИНИЯ (ОСНОВН. РАМА) (БЕЗ РЫХЛИТЕЛЯ) ГИДРАВЛИКА
1
2
2
3
3
4
4
4
4
4
4
4
4
5
5
5
5
5
5
6
7
8
8
8
9
9
9
9A
9B
9C
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
34
34
35
35
36
36
37
38
38
39
39
40
41
41
42
42

Артикул

Название

Примечание

Количество

1

07371-31049

FLANGE

SN: 70001-UP

4шт.

2

07372-21035

BOLT

SN: 70001-UP

8шт.

3

01643-51032

WASHER

SN: 70001-UP

8шт.

4

07095-01035

CUSHION

SN: 70001-UP

4шт.

5

07094-31024

CLAMP

SN: 75001-UP

4шт.

|5

07094-21024

CLAMP

SN: 70001-74999

2шт.

6

17A-61-14510

CLAMP

SN: 70001-UP

1шт.

7

17A-61-14520

CLAMP

SN: 70001-UP

1шт.

8

01010-81285

BOLT

SN: 75001-UP

4шт.

|8

01011-81205

BOLT

SN: 70001-74999

2шт.

9

01643-31232

WASHER

SN: 75001-UP

4шт.

|9

01643-31232

WASHER

SN: 70001-74999

2шт.

9A

17A-61-14580

BRACKET

SN: 75001-UP

1шт.

9B

01010-81225

BOLT

SN: 75001-UP

2шт.

9C

01643-31232

WASHER

SN: 75001-UP

2шт.

10

01010-81290

BOLT

SN: 70001-74999

2шт.

11

01643-31232

WASHER

SN: 70001-74999

2шт.

12

07371-31049

FLANGE

SN: 70001-UP

4шт.

13

07372-21035

BOLT

SN: 70001-UP

8шт.

14

01643-51032

WASHER

SN: 70001-UP

8шт.

15

17A-61-14570

BRACKET

SN: 75001-UP

1шт.

|15

17A-61-14392

BRACKET

SN: 70017-74999

1шт.

|15

0

BRACKET

SN: 70001-70016

1шт.

16

01010-81225

BOLT

SN: 75001-UP

2шт.

|16

01010-81230

BOLT

SN: 70001-74999

2шт.

17

01643-31232

WASHER

SN: 70001-UP

2шт.

18

07095-01035

CUSHION

SN: 70001-UP

2шт.

19

07094-31024

CLAMP

SN: 70001-UP

2шт.

20

01010-81285

BOLT

SN: 75001-UP

2шт.

|20

01010-81290

BOLT

SN: 70001-74999

2шт.

21

01643-31232

WASHER

SN: 70001-UP

2шт.

22

17A-61-18361

BRACKET

SN: 70017-UP

1шт.

|22

0

BRACKET

SN: 70001-70016

1шт.

23

01010-81230

BOLT

SN: 70001-UP

2шт.

24

01643-31232

WASHER

SN: 70001-UP

2шт.

25

07095-01035

CUSHION

SN: 70001-UP

2шт.

26

07094-31024

CLAMP

SN: 70001-UP

2шт.

27

01010-81290

BOLT

SN: 70001-UP

2шт.

28

01643-31232

WASHER

SN: 70001-UP

2шт.

29

17A-61-18370

BRACKET

SN: 70001-UP

1шт.

30

01010-81245

BOLT

SN: 70001-UP

2шт.

31

01643-31232

WASHER

SN: 70001-UP

2шт.

32

01010-81235

BOLT

SN: 70001-74999

4шт.

33

01643-31232

WASHER

SN: 70001-74999

4шт.

34

17A-78-12171

BRACKET

SN: 75001-UP

1шт.

|34

17A-78-12130

BRACKET

SN: 70001-74999

1шт.

35

01010-61640

BOLT

SN: 70001-UP

4шт.

36

01643-31645

WASHER

SN: 70001-UP

4шт.

37

07371-31049

FLANGE

SN: 70001-UP

4шт.

38

07372-21035

BOLT

SN: 70001-UP

8шт.

39

01643-51032

WASHER

SN: 70001-UP

8шт.

40

07371-31049

FLANGE

SN: 70001-UP

4шт.

41

07372-21035

BOLT

SN: 70001-UP

8шт.

42

01643-51032

WASHER

SN: 70001-UP

8шт.

Выбрано товаров: 54
