Запчасти Komatsu D155AX-3 ТРАНСМИССИЯ (КОРПУС) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

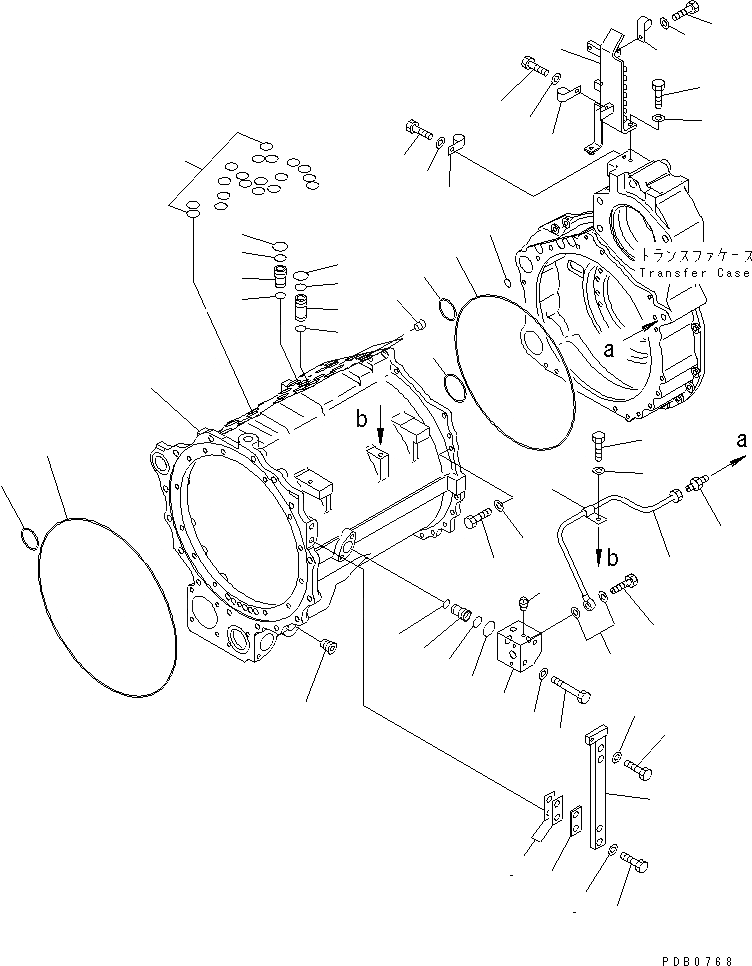

Схема запчастей Komatsu D155AX-3 - ТРАНСМИССИЯ (КОРПУС) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
41
42
43
44
45
46

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

17A-15-00021

TRANSMISSION ASS'Y

SN: (51203)-UP

1шт.

|1

17A-15-00020

TRANSMISSION ASS'Y

SN: 60001-(51202)

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F2320-51A1 TO F2320-65A1.

-1шт.

|1

17A-15-00520

CASE ASS'Y

SN: 60001-UP

1шт.

1

0

CASE

SN: 60001-UP

1шт.

2

07043-71019

PLUG

SN: 60001-UP

2шт.

3

07043-70415

PLUG

SN: 60001-UP

3шт.

4

17A-15-11411

PLATE

SN: 60001-UP

1шт.

5

17A-15-11420

PLATE

SN: 60001-UP

1шт.

6

17A-15-05010

SHIM KIT (K1)

SN: 60001-UP

1шт.

|6

0

SHIM¤ 0.5MM (K1)

SN: 60001-UP

7шт.

|6

0

SHIM¤ 0.3MM (K1)

SN: 60001-UP

2шт.

|6

0

SHIM¤ 0.2MM (K1)

SN: 60001-UP

2шт.

7

01010-61655

BOLT

SN: 60001-UP

2шт.

8

01010-61645

BOLT

SN: 60001-UP

2шт.

9

01643-31645

WASHER

SN: 60001-UP

4шт.

10

17A-15-14270

TUBE

SN: 60001-UP

1шт.

11

07213-51217

CONNECTOR

SN: 60001-UP

1шт.

12

07206-31216

BOLT

SN: 60001-UP

1шт.

13

07005-01612

GASKET

SN: 60001-UP

2шт.

14

562-13-16860

CLIP

SN: 60001-UP

1шт.

15

01010-81220

BOLT

SN: 60001-UP

1шт.

16

01643-31232

WASHER

SN: 60001-UP

1шт.

17

01010-81235

BOLT

SN: 60001-UP

15шт.

18

01643-31232

WASHER

SN: 60001-UP

15шт.

19

198-16-11290

O-RING (K1)

SN: 60001-UP

1шт.

20

07000-05450

O-RING (K1)

SN: 60001-UP

1шт.

21

07000-02055

O-RING (K1)

SN: 60001-UP

2шт.

22

07000-02075

O-RING (K1)

SN: 60001-UP

1шт.

23

07000-72020

O-RING (K1)

SN: 60001-UP

1шт.

24

17A-15-11311

SLEEVE

SN: 60001-UP

4шт.

25

17A-15-11321

SLEEVE

SN: 60001-UP

1шт.

26

07000-73025

O-RING (K1)

SN: 60001-UP

5шт.

27

07000-73022

O-RING (K1)

SN: 60001-UP

5шт.

28

07000-73035

O-RING (K1)

SN: 60001-UP

5шт.

29

07000-73028

O-RING (K1)

SN: 60001-UP

19шт.

30

17A-15-11332

SLEEVE

SN: 60001-UP

1шт.

31

07000-73025

O-RING (K1)

SN: 60001-UP

1шт.

32

07000-72020

O-RING (K1)

SN: 60001-UP

1шт.

33

17A-15-14310

BLOCK

SN: 60001-UP

1шт.

34

07000-73038

O-RING (K1)

SN: 60001-UP

1шт.

35

07043-00108

PLUG

SN: 60001-UP

1шт.

36

01011-81210

BOLT

SN: 60001-UP

2шт.

37

01643-31232

WASHER

SN: 60001-UP

2шт.

38

17A-15-11470

BRACKET

SN: 60001-UP

1шт.

39

08036-01414

CLIP

SN: 60001-UP

2шт.

40

01010-81020

BOLT

SN: 60001-UP

2шт.

41

01643-31032

WASHER

SN: 60001-UP

2шт.

42

01010-81030

BOLT

SN: 60001-UP

2шт.

43

01643-31032

WASHER

SN: 60001-UP

2шт.

44

04434-53411

CLIP

SN: 60001-UP

1шт.

45

01010-81020

BOLT

SN: 60001-UP

1шт.

46

01643-31032

WASHER

SN: 60001-UP

1шт.

Выбрано товаров: 54
