Komatsu
/
Бульдозеры гусеничные
/
D155AX-3 S/N 60001-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

ОСНОВН. КОНСТРУКЦИЯ ЭЛЕКТРОПРОВОДКА (ПЕРЕКЛЮЧАТЕЛЬ И КОНТРОЛЛЕР)

Запчасти Komatsu D155AX-3 ОСНОВН. КОНСТРУКЦИЯ ЭЛЕКТРОПРОВОДКА (ПЕРЕКЛЮЧАТЕЛЬ И КОНТРОЛЛЕР) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

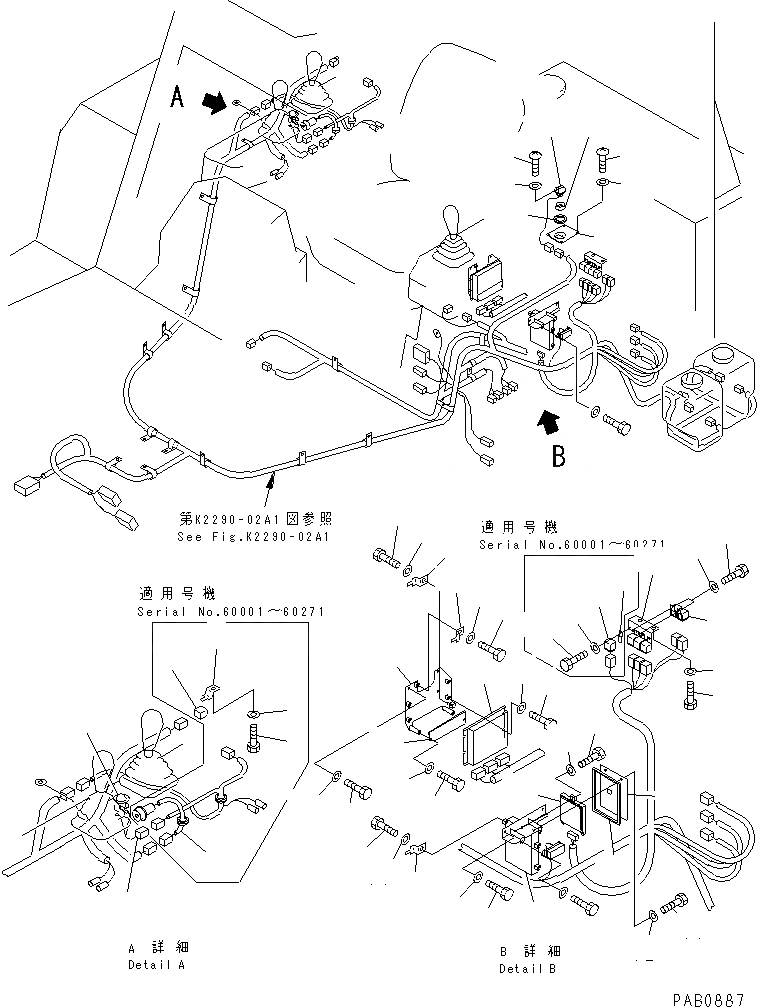

Схема запчастей Komatsu D155AX-3 - ОСНОВН. КОНСТРУКЦИЯ ЭЛЕКТРОПРОВОДКА (ПЕРЕКЛЮЧАТЕЛЬ И КОНТРОЛЛЕР) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

№

Артикул

Название

Примечание

Количество

1

569-06-61960

RELAY,LIMIT

SN: 60001-60271

1шт.

2

287-06-16420

BRACKET

SN: 60001-60271

1шт.

3

01010-80610

BOLT

SN: 60001-60271

1шт.

4

01643-30623

WASHER

SN: 60001-60271

1шт.

5

08064-10000

HORN SWITCH,HORN

SN: 60001-UP

1шт.

6

7861-92-9120

WIRING HARNESS

SN: 60001-UP

1шт.

7

17A-06-11381

SWITCH,LIMIT

SN: 60001-60271

1шт.

8

7830-13-4103

CONTROLLER

SN: 60272-UP

1шт.

|8

0

CONTROLLER

SN: 60001-60271

1шт.

9

01010-81020

BOLT

SN: 60001-UP

4шт.

10

01643-31032

WASHER

SN: 60001-UP

4шт.

11

17A-06-12121

BRACKET

SN: 60001-UP

1шт.

12

17A-06-12151

COVER

SN: 60001-UP

1шт.

13

01010-81020

BOLT

SN: 60001-UP

2шт.

14

01643-31032

WASHER

SN: 60001-UP

2шт.

15

08053-01512

CLIP

SN: 60001-UP

2шт.

16

01010-81020

BOLT

SN: 60001-UP

2шт.

17

01643-31032

WASHER

SN: 60001-UP

2шт.

18

01010-81020

BOLT

SN: 60001-UP

4шт.

19

01643-31032

WASHER

SN: 60001-UP

4шт.

20

7825-30-1301

DIAL

SN: 60001-UP

1шт.

21

01220-40408

SCREW

SN: 60001-UP

2шт.

22

01641-20405

WASHER

SN: 60001-UP

2шт.

23

17A-54-16731

COVER

SN: 60001-UP

1шт.

24

17A-06-11410

COVER

SN: 60001-UP

1шт.

25

581-35-15430

GROMMET

SN: 60001-UP

1шт.

26

01220-70812

SCREW

SN: 60001-UP

4шт.

27

01641-50812

WASHER

SN: 60001-UP

4шт.

28

17A-06-11561

BRACKET

SN: 60001-UP

1шт.

29

569-06-61960

RELAY

SN: 60272-UP

5шт.

|29

569-06-61960

RELAY

SN: 60001-60271

6шт.

30

287-06-16420

BRACKET

SN: 60272-UP

5шт.

|30

287-06-16420

BRACKET

SN: 60001-60271

6шт.

31

01010-80610

BOLT

SN: 60272-UP

5шт.

|31

01010-80610

BOLT

SN: 60001-60271

6шт.

32

01643-30623

WASHER

SN: 60272-UP

5шт.

|32

01643-30623

WASHER

SN: 60001-60271

6шт.

33

01010-61630

BOLT

SN: 60004-UP

2шт.

|33

01010-81225

BOLT

SN: 60001-60003

2шт.

34

01643-31645

WASHER

SN: 60004-UP

2шт.

|34

01643-31232

WASHER

SN: 60001-60003

2шт.

35

17A-06-12131

BRACKET

SN: 60001-UP

1шт.

36

7830-13-3402

CONTROLLER

SN: 60272-UP

1шт.

|36

0

CONTROLLER

SN: 60001-60271

1шт.

37

01010-80625

BOLT

SN: 60001-UP

3шт.

38

01643-30623

WASHER

SN: 60001-UP

3шт.

39

17A-06-12241

COVER

SN: 60001-UP

1шт.

40

17A-06-12231

SHEET (BONDED)

SN: 60001-UP

1шт.

41

01010-81020

BOLT

SN: 60001-UP

3шт.

42

01643-31032

WASHER

SN: 60001-UP

3шт.

43

08053-01512

CLIP

SN: 60001-UP

1шт.

44

01010-81020

BOLT

SN: 60001-UP

1шт.

45

01643-31032

WASHER

SN: 60001-UP

1шт.

46

01010-81020

BOLT

SN: 60001-UP

2шт.

47

01643-31032

WASHER

SN: 60001-UP

2шт.

Выбрано товаров: 55
