гидроцилиндр наклона рыхлителя

Запчасти Shantui SD32-320 гидроцилиндр наклона рыхлителя система управления рабочим оборудованием

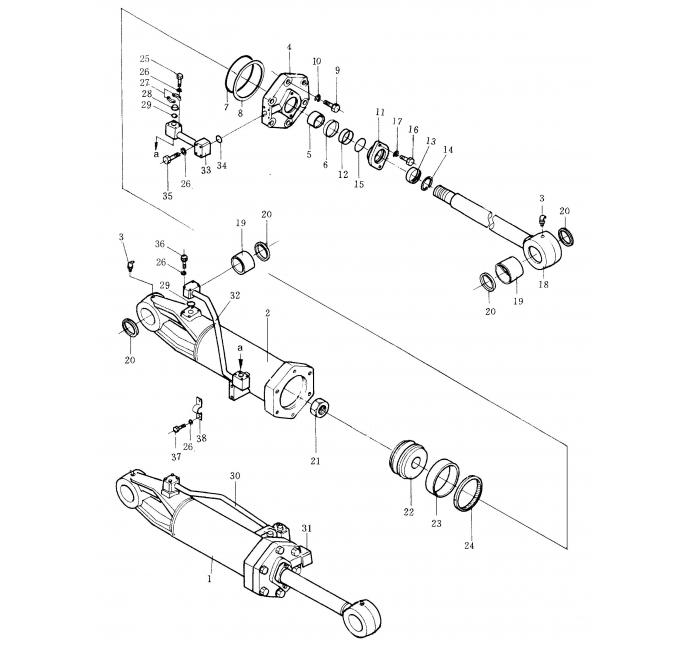

Схема запчастей Shantui SD32-320 - гидроцилиндр наклона рыхлителя система управления рабочим оборудованием
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

175-63-43700

гидроцилиндр наклона рыхлителя в сборе (левый)

2

175-63-43800

гидроцилиндр наклона рыхлителя в сборе (правый)

3

175-63-43142

гидроцилиндр (левый)

4

175-63-43242

гидроцилиндр (правый)

5

07021-01060

лубрикатор 60 ° M10 * 1

6

195-63-42133

головка гидроцилиндра

7

07177-09035

втулка

8

707-51-90110

уплотнительное кольцо

9

07000-15220

O-образное кольцо

10

07001-05220

защитное кольцо

11

01010-53095

Болт M30 * 3 * 95

12

01601-23075

Шайба 30

13

195-63-52470

прокладка сальника

14

07177-09020

втулка

15

195-63-94170

пылезащитное кольцо

16

07179-00113

пружинное стопорное кольцо

17

07000-13110

O-образное кольцо

18

01010-51865

Болт M18 * 65

19

01602-21854

Шайба 18

20

175-63-43121

поршневой шток

21

07144-11110

втулка

22

07145-00110

пылезащитное кольцо

23

175-63-52432

гайка

24

707-36-22550

поршень

25

07155-02250

кольцо

26

707-44-22080

кольцо поршневое уплотнительное

27

01010-51030

Болт М10 * 30

28

01602-21030

Шайба 10

29

07371-31049

фланец

30

07378-11000

пылезащитная крышка

31

07000-13032

O-образное кольцо

32

175-63-43171

трубка (левая)

33

175-63-43271

трубка (левая)

34

175-63-43181

трубка (правая)

35

175-63-43281

трубка (правая)

36

07000-13038

O-образное кольцо

37

01010-51065

Болт М10 * 65

38

01010-51080

Болт М10 * 80

39

01010-51020

Болт М10 * 20

40

07282-13411

хомут

Выбрано товаров: 40
