трубопровод насоса в сборе

Запчасти Shantui SD32-320 трубопровод насоса в сборе система управления рабочим оборудованием

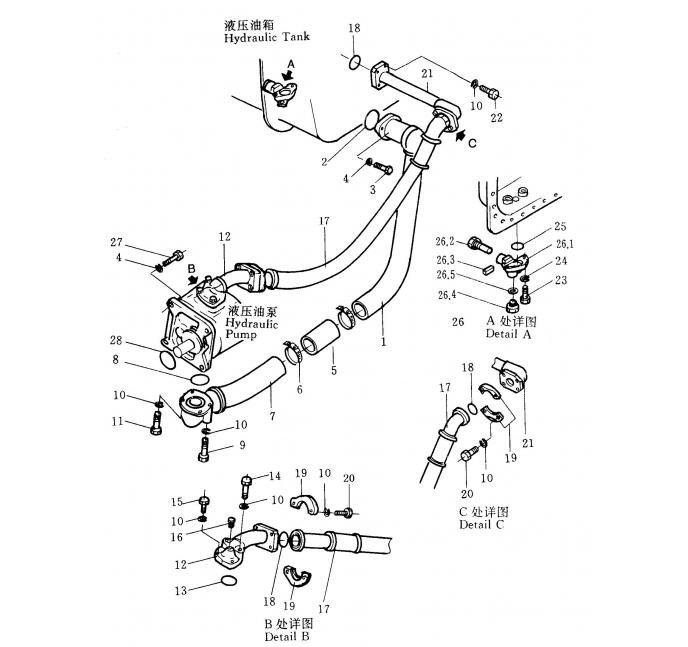

Схема запчастей Shantui SD32-320 - трубопровод насоса в сборе система управления рабочим оборудованием
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

175-60-26114

трубка

2

07000-12075

O-образное кольцо

3

01010-51455

Болт М14 * 55

4

01602-21442

Шайба 14

5

24Y-61-01000

шланг

6

175-60-26141

трубка

7

07289-00095

хомут

8

07000-12070

O-образное кольцо

9

01011-51200

Болт М12 * 100

10

01602-21236

Шайба 12

11

01010-51245

Болт М12 * 45

12

175-60-26162

трубка

13

07000-13050

O-образное кольцо

14

01010-51285

Болт М12 * 85

15

01010-51255

Болт М12 * 55

16

07042-20108

резьбовая заглушка R1 / 8

17

07114-01409

шланг

18

07000-13048

O-образное кольцо

19

07371-31465

фланец

20

01010-51240

Болт М12 * 40

21

175-60-26182

трубка

22

01010-51250

Болт М12 * 50

23

01010-51025

Болт М10 * 25

24

01602-21030

Шайба 10

25

07000-13025

O-образное кольцо

26

04025-00532

цилиндрический штифт

27

07005-02416

уплотнительная шайба

28

07040-12414

резьбовая заглушка

29

155-60-12500

маслосливной кран в сборе

30

155-60-12510

корпус клапана

31

155-60-12520

клапан

32

01010-51445

Болт М14 * 45

33

07000-13092

O-образное кольцо

Выбрано товаров: 33
