Запчасти Shantui SD22-220 рычаг управления однозубым рыхлителем система управления рабочим оборудованием

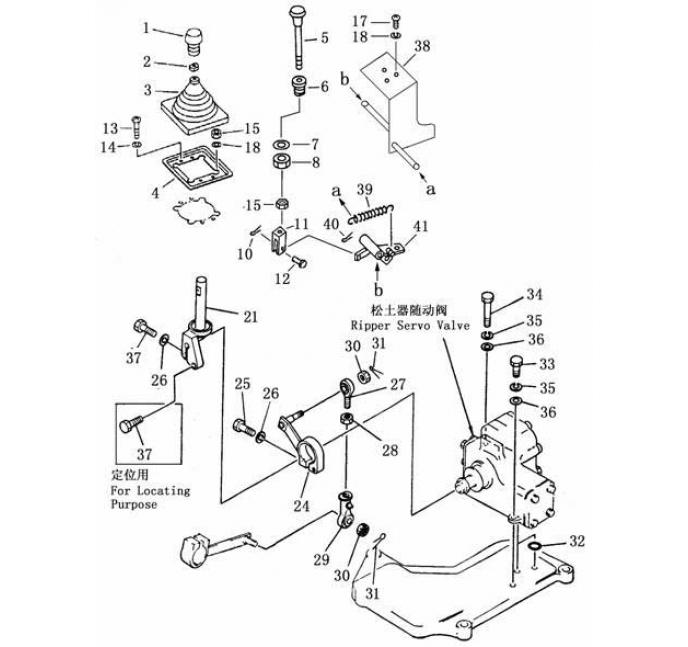

Схема запчастей Shantui SD22-220 - рычаг управления однозубым рыхлителем система управления рабочим оборудованием
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

Артикул

Название

Примечание

Количество

1

171-87-02000

рычаг

2

23Y-89B-01101

гайка

3

195-61-45140

защитная крышка

4

195-61-45130

посадка

5

23Y-86B-02000

кнопка

6

175-61-31750

зажим

7

01640-22232

Шайба 22

8

195-61-45230

гайка

9

04050-13018

шплинт

10

04211-20844

вильчатая пластина

11

04205-10822

цилиндрический штифт

12

01220-40508

Болт М5 * 8

13

01601-20513

шайба 5

14

01580-10806

гайка M8

15

01010-50816

болт M8 * 16

16

01643-30823

Шайба 8

17

23Y-89B-01110

рычаг управления

18

154-61-16531

рычаг

19

01010-50840

болт M8 * 40

20

01602-20825

Шайба 8

21

04252-01269

шарнирный подшипник

22

01582-11210

Гайка М12 * 1,5

23

04250-51265

шарнирный подшипник

24

01593-31210

Гайка М12 * 1,5

25

04050-13020

шплинт

26

07000-13022

O-образное кольцо

27

01011-51045

Болт М10 * 145

28

01010-51040

Болт М10 * 40

29

01602-21030

Шайба 10

30

01643-31032

Шайба 10

31

01010-50835

болт M8 * 35

32

23Y-86B-03000

кронштейн

33

195-61-45290

пружина

34

04050-12016

шплинт

35

23Y-86B-04000

коромысло

Выбрано товаров: 35
