Запчасти Shantui SD16-160 гидравлический бак система управления рабочим оборудованием

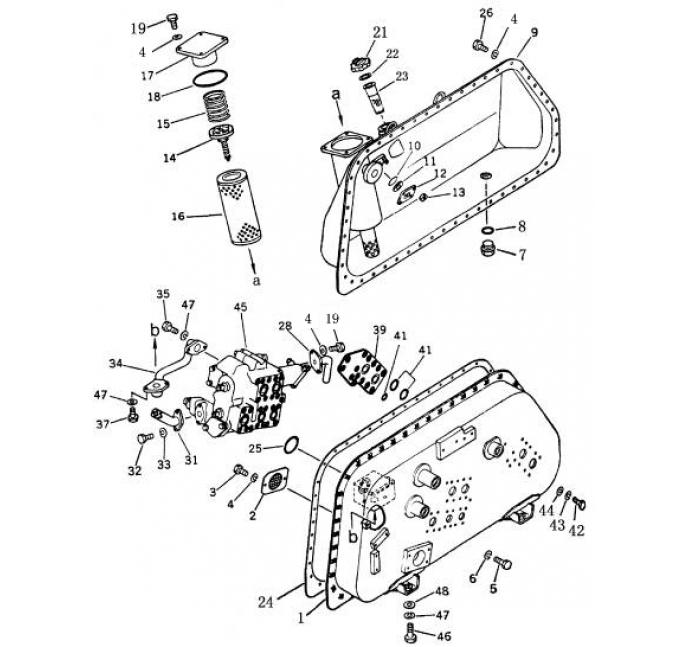

Схема запчастей Shantui SD16-160 - гидравлический бак система управления рабочим оборудованием
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

Артикул

Название

Примечание

Количество

1

16Y-60-00000

рабочий бак

2

16Y-60-02000

корпус бака

3

16Y-60-14000

сетка

4

01010-51016

Болт М10 * 16

5

01602-21030

Шайба 10

6

01010-51225

Болт М12 * 25

7

01602-21236

Шайба 12

8

155-60-12500

маслосливной кран в сборе

9

07000-13025

O-образное кольцо

10

16Y-60-03000

крышка масляного бака

11

07715-00651

кожух

12

07715-11257

кольцо

13

07715-21074

задняя крышка

14

01598-11011

гайка М10

15

01590-30809

гайка M8

16

01640-21223

Шайба 12

17

04050-12016

шплинт

18

16Y-60-00004

уплотнение

19

16Y-60-00008

болт

20

16Y-60-00009

пружина

21

16Y-60-00010

основа пружины

22

16Y-60-00005

пружина

23

16Y-60-13000

фильтр

24

16Y-60-01000

крышка

25

07000-12125

O-образное кольцо

26

01010-51030

Болт М10 * 30

27

07051-20000

пробка наливного отверстия

28

07051-00003

подкладка

29

16Y-60-00013

сетчатый фильтр

30

16Y-60-00003

прокладка

31

16Y-60-00002

О-кольцо

32

01010-51025

Болт М10 * 25

33

16Y-60-06000

трубка с основанием

34

16Y-60-15000

трубка

35

01010-50825

болт M8 * 25

36

01602-20825

Шайба 8

37

16Y-60-04000

трубка

38

01010-51445

Болт М14 * 45

39

01010-51440

Болт М14 * 40

40

16Y-60-00011

пластина

41

07000-12015

O-образное кольцо

42

01010-51230

Болт М12 * 30

43

01643-31232

Шайба 12

44

16Y-60-05000

клапан отвала

45

01010-51460

Болт М14 * 60

46

01602-21442

Шайба 14

47

01643-31445

Шайба 14

Выбрано товаров: 47
