Запчасти Komatsu WA900-3E0 ПОЛ SUB (ПОЛ Э/ПРОВОДКА) (Э/ПРОВОДКА И ЭЛЕКТР. ЭЛЕМЕНТЫ КРЕПЛЕНИЯ)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

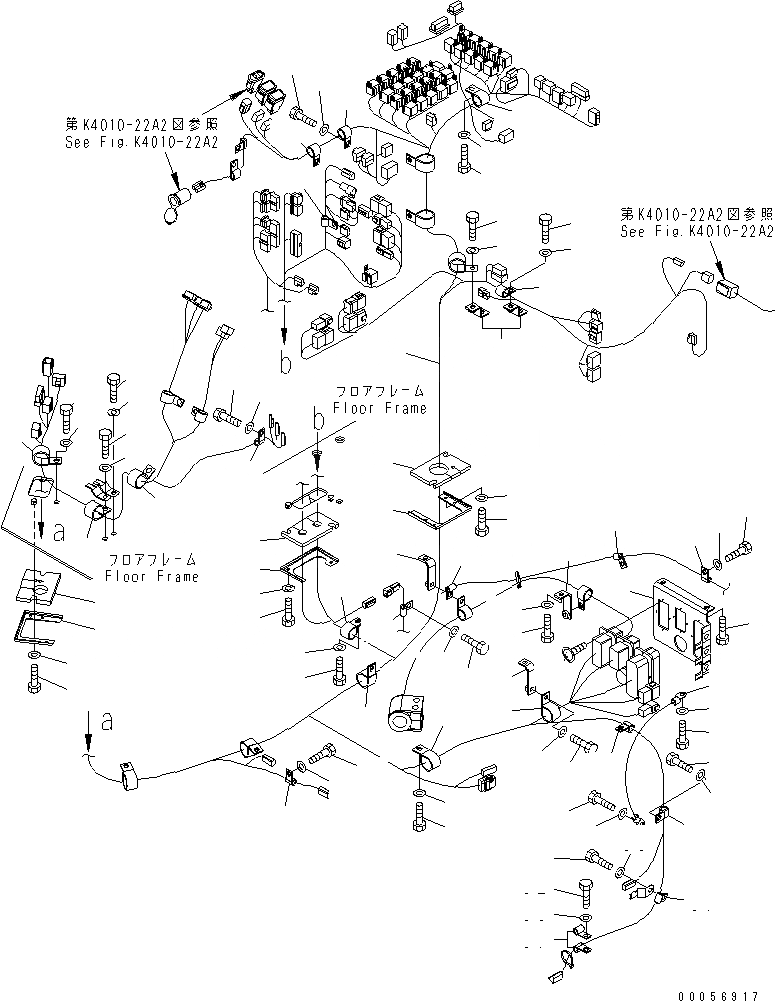

Схема запчастей Komatsu WA900-3E0 - ПОЛ SUB (ПОЛ Э/ПРОВОДКА) (Э/ПРОВОДКА И ЭЛЕКТР. ЭЛЕМЕНТЫ КРЕПЛЕНИЯ)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
17
18
19
24
24
24
24
24
25
25
25
25
25
27
29
29
29
31
32
32
32
32
32
32
32
32
32
32
32
32
33
33
33
33
33
33
33
33
33
33
33
33
34
35
36
36
37
37
37
37
37
37
38
38
38
41
42
42
42
43
44
44
45
45

Артикул

Название

Примечание

Количество

1

427-06-25112

WIRING HARNESS

SN: 60001-UP

1шт.

2

427-06-25121

BRACKET

SN: 60001-UP

1шт.

3

01020-81020

BOLT

SN: 60001-UP

2шт.

4

426-06-22510

SHEET

SN: 60001-UP

1шт.

5

419-06-22530

PLATE

SN: 60001-UP

1шт.

6

01010-80610

BOLT

SN: 60001-UP

2шт.

7

01643-30623

WASHER

SN: 60001-UP

2шт.

8

427-06-25650

SHEET

SN: 60001-UP

1шт.

9

419-06-22530

PLATE

SN: 60001-UP

1шт.

10

01010-80610

BOLT

SN: 60001-UP

2шт.

11

01643-30623

WASHER

SN: 60001-UP

2шт.

12

427-06-25660

SHEET

SN: 60001-UP

1шт.

13

421-06-22731

PLATE

SN: 60001-UP

1шт.

14

01010-80610

BOLT

SN: 60001-UP

2шт.

15

01643-30623

WASHER

SN: 60001-UP

2шт.

16

23S-62-25850

CLIP

SN: 60001-UP

3шт.

17

04434-53412

CLIP

SN: 60001-UP

8шт.

18

04434-53212

CLIP

SN: 60001-UP

4шт.

19

281-01-13180

CLIP

SN: 60001-UP

1шт.

24

01010-81020

BOLT

SN: 60001-UP

12шт.

25

01643-31032

WASHER

SN: 60001-UP

12шт.

27

01023-70412

SCREW

SN: 60001-UP

12шт.

29

04434-51910

CLIP

SN: 60001-UP

3шт.

31

04434-52511

CLIP

SN: 60001-UP

3шт.

32

01010-81020

BOLT

SN: 60001-UP

30шт.

33

01643-31032

WASHER

SN: 60001-UP

30шт.

34

01010-81025

BOLT

SN: 60001-UP

4шт.

35

01643-31032

WASHER

SN: 60001-UP

4шт.

36

04434-51410

CLIP

SN: 60001-UP

3шт.

37

04434-51010

CLIP

SN: 60001-UP

7шт.

38

04434-50810

CLIP

SN: 60001-UP

3шт.

41

425-06-32431

PLATE

SN: 60001-UP

2шт.

42

425-03-11420

PLATE

SN: 60001-UP

3шт.

43

08028-12040

CABLE

SN: 60001-UP

1шт.

44

01010-81016

BOLT

SN: 60001-UP

2шт.

45

01643-31032

WASHER

SN: 60001-UP

2шт.

Выбрано товаров: 36
