Запчасти Komatsu WA900-3E0 КАБИНА (ЭЛЕКТРИКА)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

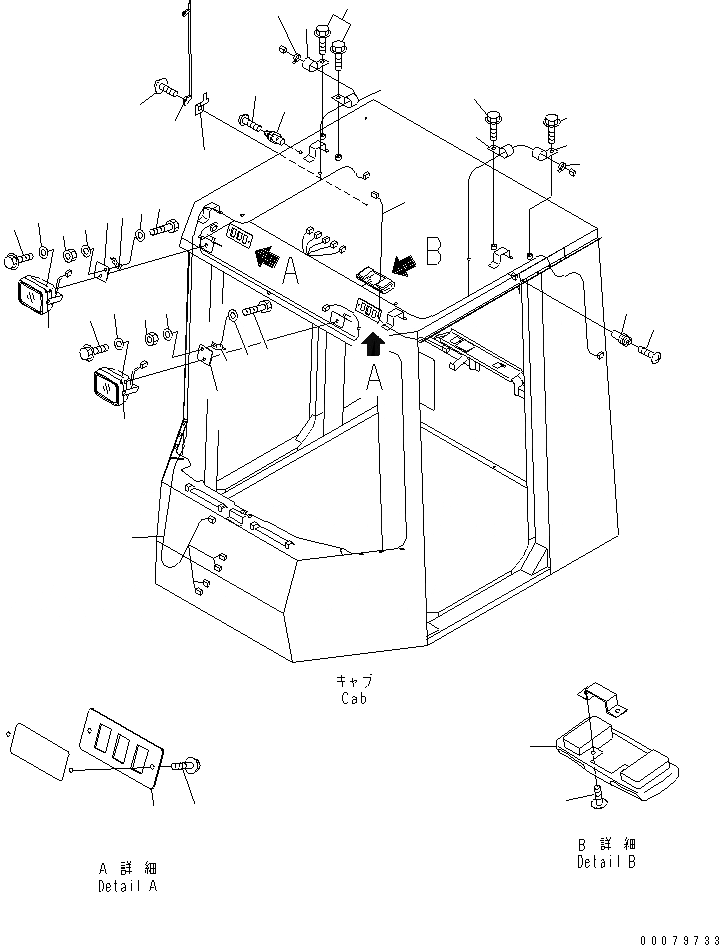

Схема запчастей Komatsu WA900-3E0 - КАБИНА (ЭЛЕКТРИКА)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
15
16
16
17
18
18
18
18
19
19
19
20
21
22
23

Артикул

Название

Примечание

Количество

|$6

427-56-21300

CAB ASS'Y

SN: 60001-UP

1шт.

|$7

427-56-21540

CAB ASS'Y

SN: 60002-UP

1шт.

|$8

427-56-21930

CAB ASS'Y

SN: 60077-UP

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01B0 TO K0210-19B0.

-1шт.

1

423-06-33130

WORKING LAMP ASS'Y

SN: 60001-UP

2шт.

1

421-06-23320

LENS

SN: 60001-UP

1шт.

1

421-06-23330

BULB, 70W

SN: 60001-UP

1шт.

2

427-56-21240

PLATE

SN: 60001-UP

2шт.

3

08193-20010

CLIP

SN: 60001-UP

2шт.

4

01010-81020

BOLT

SN: 60001-UP

2шт.

5

01643-31032

WASHER

SN: 60001-UP

2шт.

6

01643-31032

WASHER

SN: 60001-UP

2шт.

7

01580-11008

NUT

SN: 60001-UP

2шт.

8

01435-01020

BOLT

SN: 60001-UP

2шт.

9

01643-31032

WASHER

SN: 60001-UP

2шт.

10

08034-20536

BAND

SN: 60001-UP

2шт.

11

421-56-21420

PANEL

SN: 60001-UP

2шт.

12

01224-70516

SCREW

SN: 60001-UP

4шт.

13

421-06-26210

LAMP ASS'Y

SN: 60001-UP

1шт.

14

01023-70512

SCREW

SN: 60001-UP

2шт.

15

421-56-21730

SWITCH

SN: 60001-UP

2шт.

16

01220-70512

SCREW

SN: 60001-UP

2шт.

17

427-56-21312

WIRING HARNESS

SN: 60001-UP

1шт.

18

04434-51010

CLIP

SN: 60001-UP

4шт.

19

01435-01016

BOLT

SN: 60001-UP

4шт.

20

08193-20010

CLIP

SN: 60002-UP

1шт.

21

421-56-21670

ANTENNA

SN: 60001-UP

1шт.

22

01023-20412

SCREW

SN: 60001-UP

2шт.

23

566-07-12150

CABLE

SN: 60001-UP

1шт.

Выбрано товаров: 29
