Запчасти Komatsu WA900-3E0 ТРАНСМИССИЯ (/)(№-) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

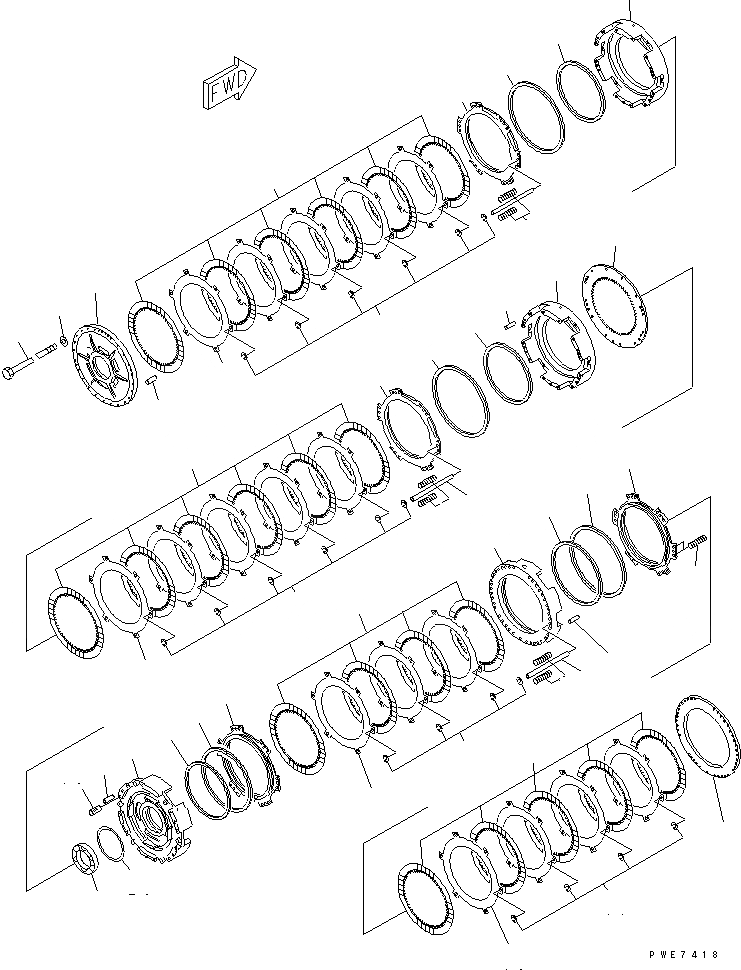

Схема запчастей Komatsu WA900-3E0 - ТРАНСМИССИЯ (/)(№-) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
3
4
4
4
5
5
5
5
6
7
8
9
10
10
11
12
12
13
13
13
13
14
14
15
15
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30

Артикул

Название

Примечание

Количество

|$1

427-15-11020

TRANSMISSION ASS'Y

SN: 60001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-65A0.

-1шт.

1

427-15-11130

HOUSING

SN: 60001-UP

1шт.

2

234-71-11310

PIN,DOWEL

SN: 60001-UP

4шт.

3

568-15-11370

PIN,(D=20, L=237.5)

SN: 60001-UP

12шт.

4

195-15-12850

SPRING

SN: 60001-UP

36шт.

5

198-15-22710

DISC

SN: 60001-UP

21шт.

6

427-15-11140

HOUSING

SN: 60001-UP

1шт.

7

04020-01842

PIN,DOWEL

SN: 60001-UP

2шт.

8

154-15-22811

RING,SEAL (K3)

SN: 60001-UP

1шт.

9

198-15-22740

PISTON,1ST

SN: 60001-UP

1шт.

10

198-15-29210

RING,SEAL (K3)

SN: 60001-UP

2шт.

11

427-15-11501

HOUSING COMPLETE

SN: 60001-UP

1шт.

12

195-15-29210

RING,SEAL (K3)

SN: 60001-UP

2шт.

13

198-15-22720

PLATE

SN: 60001-UP

17шт.

14

427-15-12760

PISTON,FORWARD

SN: 60001-UP

2шт.

15

427-15-19210

RING,SEAL (K3)

SN: 60001-UP

2шт.

16

427-15-11161

HOUSING

SN: 60001-UP

1шт.

17

195-15-12880

SPRING

SN: 60001-UP

126шт.

18

562-15-11380

SLEEVE

SN: 60001-UP

17шт.

19

427-15-11170

HOUSING,FORWARD

SN: 60001-UP

1шт.

20

07018-12605

RING,SEAL

SN: 60001-UP

1шт.

21

04020-01842

PIN,DOWEL

SN: 60001-UP

2шт.

22

568-15-12960

SPRING

SN: 60001-UP

12шт.

23

427-15-11180

HOUSING,REVERSE

SN: 60001-UP

1шт.

24

198-15-29220

RING,SEAL (K3)

SN: 60001-UP

1шт.

25

04020-01842

PIN,DOWEL

SN: 60001-UP

2шт.

26

198-15-22750

PISTON,REVERSE

SN: 60001-UP

1шт.

27

427-15-11193

HOUSING

SN: 60001-UP

1шт.

28

06030-06930

BEARING

SN: 60001-UP

1шт.

29

566-15-11250

WASHER

SN: 60001-UP

17шт.

30

427-15-11250

BOLT

SN: 60001-UP

17шт.

Выбрано товаров: 32
