Запчасти Komatsu WA900-3E0 ПЕРЕДАЧА ПРИВОД(№-) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

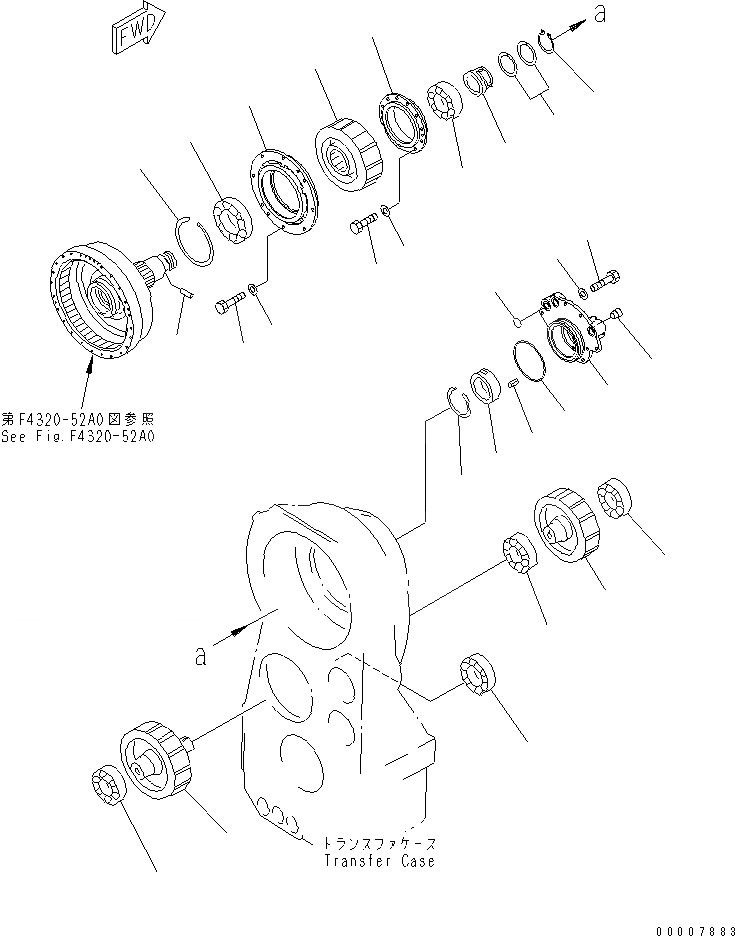

Схема запчастей Komatsu WA900-3E0 - ПЕРЕДАЧА ПРИВОД(№-) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
22
23
24
25
26

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$2

427-15-11020

TRANSMISSION ASS'Y

SN: 60001-UP

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-65A0.

-1шт.

1

427-15-13211

GEAR

SN: 60001-UP

1шт.

2

427-15-13721

GEAR

SN: 60001-UP

1шт.

3

427-15-13731

GEAR

SN: 60001-UP

1шт.

4

04020-00616

PIN,DOWEL

SN: 60001-UP

1шт.

|$8

427-15-00161

COVER ASS'Y

SN: 60001-UP

1шт.

5

0

COVER

SN: 60001-UP

1шт.

6

0

PLUG

SN: 60001-UP

1шт.

7

07000-73035

O-RING (K3)

SN: 60001-UP

3шт.

8

07000-75170

O-RING (K3)

SN: 60001-UP

1шт.

9

01010-81240

BOLT

SN: 60001-UP

6шт.

10

01643-31232

WASHER

SN: 60001-UP

6шт.

11

427-15-13350

BUSHING

SN: 60001-UP

1шт.

12

04025-00620

PIN,SPRING

SN: 60001-UP

1шт.

13

04077-00140

RING,SNAP

SN: 60001-UP

1шт.

14

427-15-13361

COLLAR

SN: 60001-UP

1шт.

15

427-15-19220

SEAL RING

SN: 60001-UP

2шт.

16

427-15-19461

BEARING

SN: 60001-UP

1шт.

17

427-15-19470

CAGE

SN: 60001-UP

1шт.

18

01010-81235

BOLT

SN: 60001-UP

11шт.

19

01643-31232

WASHER

SN: 60001-UP

11шт.

20

427-15-19440

BEARING

SN: (101525)-UP

1шт.

20

06341-00224

BEARING

SN: 60001-(101524)

1шт.

21

427-15-19480

BEARING

SN: (101525)-UP

4шт.

21

140-09-13131

BEARING

SN: 60001-(101524)

4шт.

22

130-09-15550

RING,SNAP

SN: 60001-UP

1шт.

23

04064-08025

RING,SNAP

SN: 60001-UP

1шт.

24

427-15-13131

CAGE

SN: 60001-UP

1шт.

25

01010-81240

BOLT

SN: 60001-UP

8шт.

26

01643-31232

WASHER

SN: 60001-UP

8шт.

Выбрано товаров: 32
