WA900-3 S/N 50001-UP
/
ЧАСТИ КОРПУСА
/

ПОРУЧНИ(SOUND PACKAGE СПЕЦ-Я.)(№8-9)

Запчасти Komatsu WA900-3 ПОРУЧНИ(SOUND PACKAGE СПЕЦ-Я.)(№8-9) ЧАСТИ КОРПУСА

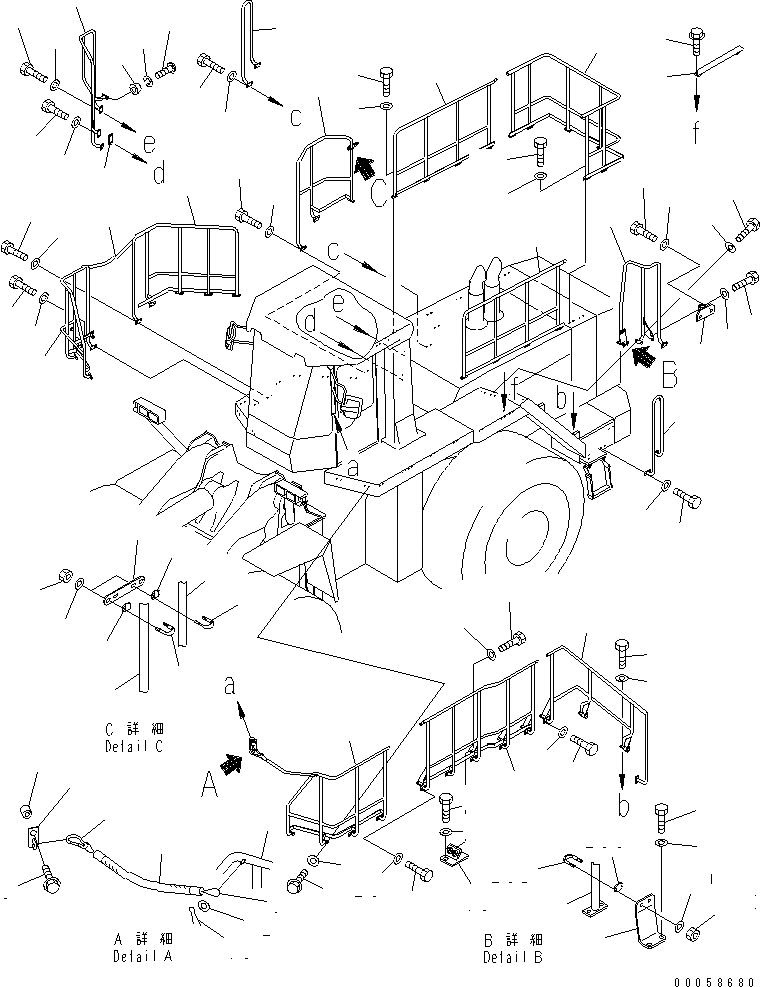

Схема запчастей Komatsu WA900-3 - ПОРУЧНИ(SOUND PACKAGE СПЕЦ-Я.)(№8-9) ЧАСТИ КОРПУСА
1
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
17
17
17
18
18
18
18
19
20
21
22
23
24
24
25
25A
25B
25C
25D
25E
26
26A
27
27
28
29
30
31
31
32
33
34
35
36
37
38
38
38A
38B
38B
38C
38C
38D
38E
39
40
41
41
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56

№

Артикул

Название

Примечание

Количество

1

427-54-25113

HANDRAIL,L.H.

SN: 50029-UP

1шт.

2

01010-81235

BOLT

SN: 50029-UP

8шт.

3

01643-31232

WASHER

SN: 50029-UP

8шт.

4

427-54-25122

HANDRAIL,R.H.

SN: 50029-UP

1шт.

5

01010-81235

BOLT

SN: 50029-UP

8шт.

6

01643-31232

WASHER

SN: 50029-UP

8шт.

7

428-T86-1721

PLATE

SN: 50029-UP

2шт.

8

01435-01020

BOLT

SN: 50029-UP

2шт.

9

427-54-25250

CABLE

SN: 50029-UP

3шт.

10

428-54-22170

JOINT

SN: 50029-UP

3шт.

11

09483-00508

HOSE

SN: 50029-UP

3шт.

12

01643-31032

WASHER

SN: 50029-UP

3шт.

13

04050-13020

PIN

SN: 50029-UP

3шт.

14

427-54-25240

HOSE

SN: 50029-UP

3шт.

15

427-54-25134

HANDRAIL,L.H.

SN: 50029-UP

1шт.

16

427-54-25330

BRACKET

SN: 50029-UP

2шт.

17

01010-81235

BOLT

SN: 50029-UP

12шт.

18

01643-31232

WASHER

SN: 50029-UP

12шт.

19

01010-81235

BOLT

SN: 50029-UP

10шт.

20

01643-31232

WASHER

SN: 50029-UP

10шт.

21

427-54-25141

HANDRAIL,R.H.

SN: 50029-UP

1шт.

22

01010-81235

BOLT

SN: 50029-UP

8шт.

23

01643-31232

WASHER

SN: 50029-UP

8шт.

24

427-54-29280

HANDRAIL

SN: 50081-UP

1шт.

25

427-54-25340

BRACKET

SN: 50029-UP

1шт.

25A

427-54-29340

PLATE

SN: 50081-UP

1шт.

25B

07283-33450

CLIP

SN: 50081-UP

1шт.

25C

07283-53444

SEAT

SN: 50081-UP

1шт.

25D

01643-31032

WASHER

SN: 50081-UP

2шт.

25E

01597-01009

NUT

SN: 50081-UP

2шт.

26

01010-81235

BOLT

SN: 50029-UP

8шт.

26A

01010-81230

BOLT

SN: 50081-UP

2шт.

27

01643-31232

WASHER

SN: 50081-UP

10шт.

28

427-54-25164

HANDRAIL,L.H.

SN: 50029-UP

1шт.

29

01010-81230

BOLT

SN: 50029-UP

8шт.

30

01010-81230

BOLT

SN: 50029-UP

6шт.

31

01643-31232

WASHER

SN: 50029-UP

12шт.

32

427-54-25370

HANDRAIL,L.H.

SN: 50033-UP

1шт.

33

01010-81235

BOLT

SN: 50029-UP

4шт.

34

01643-31232

WASHER

SN: 50029-UP

4шт.

35

427-54-25380

HANDRAIL,R.H.

SN: 50029-UP

1шт.

36

01010-81235

BOLT

SN: 50029-UP

4шт.

37

01643-31232

WASHER

SN: 50029-UP

4шт.

38

427-54-25191

HANDRAIL,R.H.

SN: 50029-UP

1шт.

38A

427-54-26890

PLATE

SN: 50081-UP

1шт.

38B

07283-33450

CLIP

SN: 50081-UP

2шт.

38C

07283-53444

SEAT

SN: 50081-UP

2шт.

38D

01643-31032

WASHER

SN: 50081-UP

4шт.

38E

01597-01009

NUT

SN: 50081-UP

4шт.

39

01010-81235

BOLT

SN: 50029-UP

6шт.

40

01643-31232

WASHER

SN: 50029-UP

6шт.

41

427-54-25320

HANDRAIL

SN: 50029-UP

2шт.

42

01010-81235

BOLT

SN: 50029-UP

16шт.

43

01643-31232

WASHER

SN: 50029-UP

16шт.

44

427-Z90-2820

HANDRAIL

SN: 50029-UP

1шт.

45

01010-81235

BOLT

SN: 50029-UP

8шт.

46

01643-31232

WASHER

SN: 50029-UP

8шт.

47

427-54-25230

HANDRAIL,R.H.

SN: 50029-UP

1шт.

48

427-T86-2650

PLATE

SN: 50029-UP

1шт.

49

01010-81245

BOLT

SN: 50029-UP

2шт.

50

01010-81235

BOLT

SN: 50029-UP

6шт.

51

01643-31232

WASHER

SN: 50029-UP

8шт.

52

418-60-15150

STOPPER

SN: 50029-UP

2шт.

53

01220-40630

SCREW

SN: 50029-UP

2шт.

54

01602-20619

WASHER,SPRING

SN: 50029-UP

2шт.

55

427-54-25261

BRACKET

SN: 50029-UP

1шт.

56

01435-01020

BOLT

SN: 50029-UP

2шт.

Выбрано товаров: 67
