Запчасти Komatsu WA800-3E0 ПОЛ, ПРОВОДКА (№7-) ПОЛ, С EPC РЫЧАГ

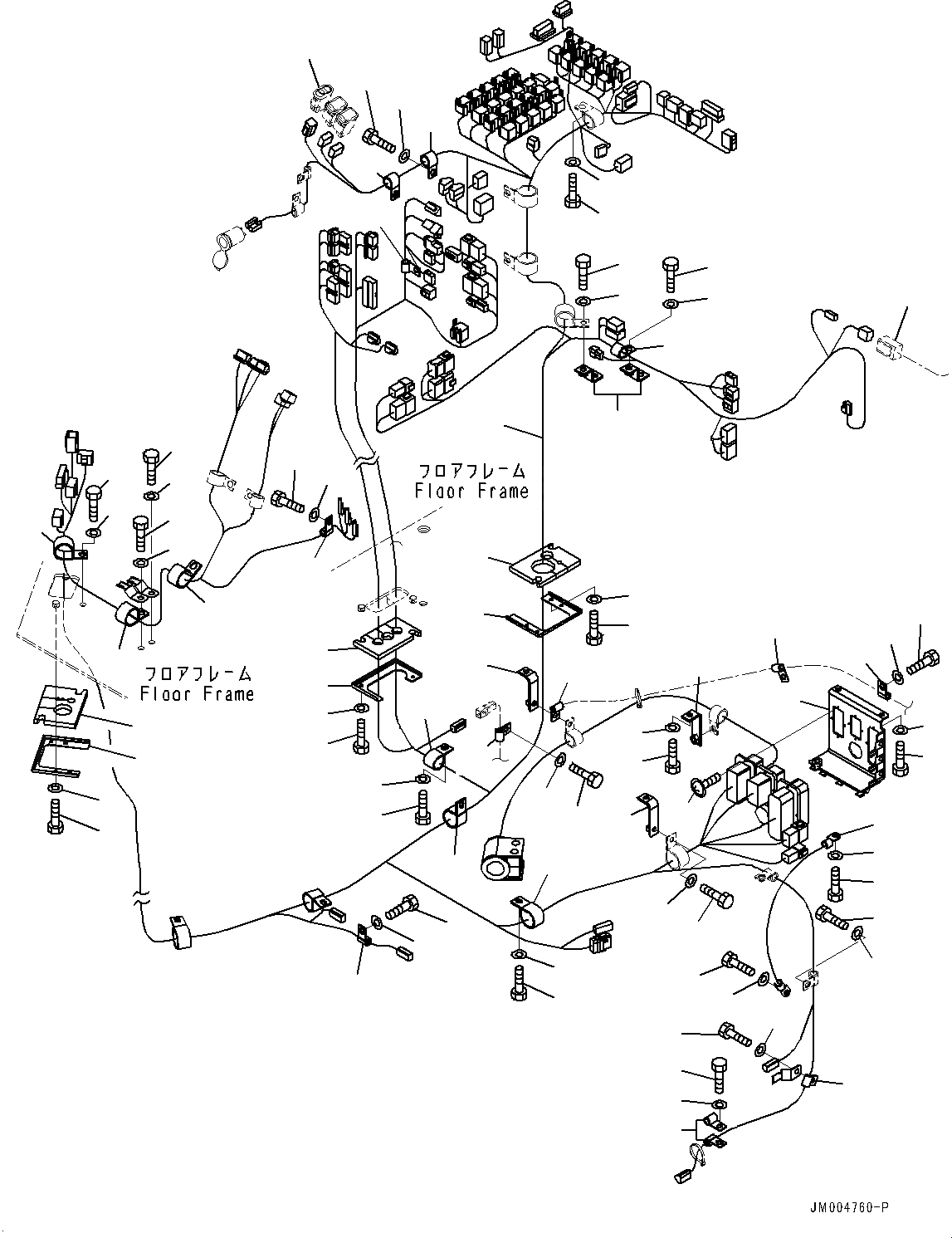

Схема запчастей Komatsu WA800-3E0 - ПОЛ, ПРОВОДКА (№7-) ПОЛ, С EPC РЫЧАГ
29
26
25
31
26
25
24
24
25
26
1
36
24
37
26
25
35
26
25
26
34
33
32
25
30
29
23
22
21
20
19
18
16
15
14
13
12
11
21
6
5
8
7
10
9
4
2
18
22
34
21
25
35
22
22
25
26
26
32
25
26
22
27
21
28
21
29
17
29
18
26
29
29
32
30
25
30
26
25
26
25
3

Артикул

Название

Примечание

Количество

1

427-06-25116

Wiring Harness

SN: 70042-UP

1шт.

2

427-54-32760

Bracket

SN: 70030-UP

1шт.

3

01010-81020

Bolt

SN: 70034-UP

2шт.

4

01643-31032

Washer

SN: 70034-UP

2шт.

5

427-54-32780

Sheet

SN: 70030-UP

1шт.

6

419-06-22530

Plate

SN: 70034-UP

1шт.

7

01010-80610

Bolt

SN: 70034-UP

2шт.

8

01643-30623

Washer

SN: 70034-UP

2шт.

9

427-06-25950

Sheet

SN: 70030-UP

1шт.

10

419-06-22530

Plate

SN: 70034-UP

1шт.

11

01010-80610

Bolt

SN: 70034-UP

2шт.

12

01643-30623

Washer

SN: 70034-UP

2шт.

13

427-54-32790

Sheet

SN: 70030-UP

1шт.

14

421-06-22731

Plate

SN: 70034-UP

1шт.

15

01010-80610

Bolt

SN: 70034-UP

2шт.

16

01643-30623

Washer

SN: 70034-UP

2шт.

17

23S-62-25850

Clip

SN: 70034-UP

1шт.

18

04434-53412

Clip

SN: 70034-UP

6шт.

19

04434-53212

Clip

SN: 70034-UP

3шт.

20

281-01-13180

Clip

SN: 70034-UP

2шт.

21

01010-81020

Bolt

SN: 70034-UP

12шт.

22

01643-31032

Washer

SN: 70034-UP

12шт.

23

01023-70412

Screw

SN: 70034-UP

12шт.

24

04434-51910

Clip

SN: 70034-UP

2шт.

25

01010-81020

Bolt

SN: 70034-UP

33шт.

26

01643-31032

Washer

SN: 70034-UP

33шт.

27

01010-81025

Bolt

SN: 70034-UP

4шт.

28

01643-31032

Washer

SN: 70034-UP

4шт.

29

04434-51010

Clip

SN: 70034-UP

8шт.

30

04434-50810

Clip

SN: 70034-UP

2шт.

31

425-06-32431

Plate

SN: 70034-UP

1шт.

32

425-03-11420

Plate

SN: 70034-UP

3шт.

33

08028-12040

Cable, Ground

SN: 70034-UP

1шт.

34

01010-81016

Bolt

SN: 70034-UP

2шт.

35

01643-31032

Washer

SN: 70034-UP

2шт.

36

22U-06-22251

Converter

SN: UP

-1шт.

37

423-06-45470

Switch

SN: UP

-1шт.

Выбрано товаров: 37
