Запчасти Komatsu WA800-3E0 СИСТЕМА ROPS, (№78-) СИСТЕМА ROPS

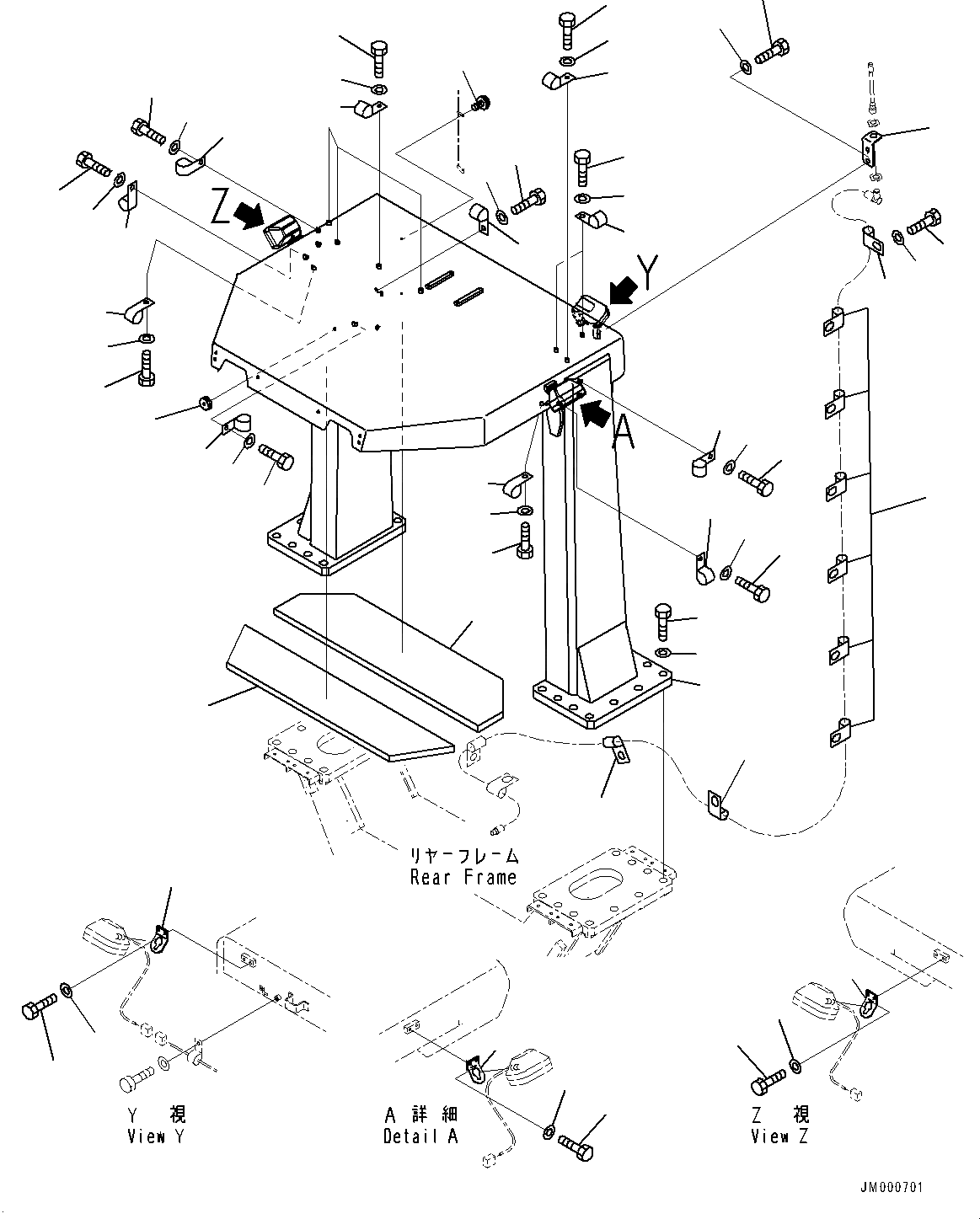

Схема запчастей Komatsu WA800-3E0 - СИСТЕМА ROPS, (№78-) СИСТЕМА ROPS
25
24
23
20
21
22
22
21
20
1
26
27
5
6
28
7
8
9
10
11
12
13
8
9
10
10
9
8
8
9
10
8
9
10
8
9
10
8
9
10
8
9
10
8
9
10
17
17
17
19
18
16
15
14
17
2
4
3

Артикул

Название

Примечание

Количество

1

427-921-2293

ROPS Canopy

SN: 70038-UP

1шт.

2

04434-50510

Clip

SN: 70038-UP

2шт.

3

01010-81016

Bolt

SN: 70038-UP

2шт.

4

01643-31032

Washer

SN: 70038-UP

2шт.

5

427-921-2320

Sheet

SN: 70030-UP

1шт.

6

427-921-2310

Sheet

SN: 70030-UP

1шт.

7

01023-20412

Screw

SN: 70030-UP

2шт.

8

04434-51010

Clip

SN: 70030-UP

13шт.

9

01010-81020

Bolt

SN: 70030-UP

10шт.

10

01643-31032

Washer

SN: 70030-UP

10шт.

11

04434-50510

Clip

SN: 70030-UP

1шт.

12

01010-81016

Bolt

SN: 70030-UP

1шт.

13

01643-31032

Washer

SN: 70030-UP

1шт.

14

7826-21-1210

Bracket

SN: 70030-UP

1шт.

15

01010-81020

Bolt

SN: 70030-UP

2шт.

16

01643-31032

Washer

SN: 70030-UP

2шт.

17

04434-50510

Clip

SN: 70030-UP

7шт.

18

01010-81020

Bolt

SN: 70030-UP

7шт.

19

01643-31032

Washer

SN: 70030-UP

7шт.

20

427-06-25680

Plate

SN: 70030-UP

2шт.

21

01010-81220

Bolt

SN: 70030-UP

4шт.

22

01643-31232

Washer

SN: 70030-UP

4шт.

23

427-06-25680

Plate

SN: 70030-UP

1шт.

24

01010-81220

Bolt

SN: 70030-UP

2шт.

25

01643-31232

Washer

SN: 70030-UP

2шт.

26

01011-63650

Bolt

SN: 70030-UP

20шт.

27

01643-33690

Washer

SN: 70030-UP

20шт.

28

421-921-2410

Grommet

SN: 70030-UP

1шт.

Выбрано товаров: 28
