Запчасти Komatsu WA800-3E0 ПЕРЕДН. ПРОВОДКА, ПРОВОДКА (№7-) ПЕРЕДН. ПРОВОДКА, С EPC РЫЧАГ

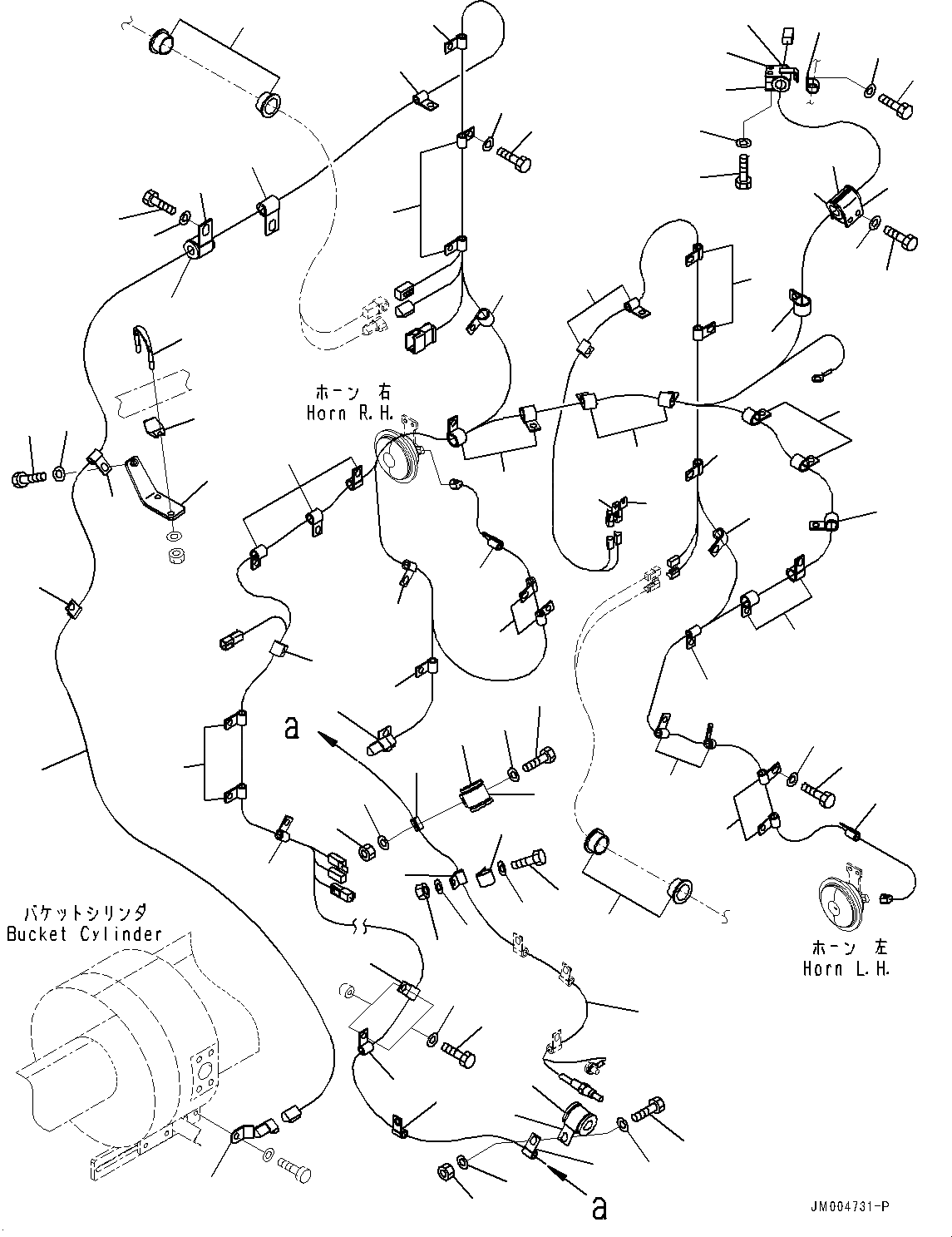

Схема запчастей Komatsu WA800-3E0 - ПЕРЕДН. ПРОВОДКА, ПРОВОДКА (№7-) ПЕРЕДН. ПРОВОДКА, С EPC РЫЧАГ
3
3
3
7
7
5
5
4
8
20
20
19
18
17
12
12
6
22
21
20
11
10
9
5
2
1
22
21
3
3
3
3
5
3
3
21
22
20
4
4
5
11
22
21
3
3
3
3
3
3
3
3
3
3
25
24
32
33
33
1
31
30
30
28
23
27
23
31
33
32
31
30
29
28
27
26
32
26
26
23
18
19
16
15
14
13
12
17

Артикул

Название

Примечание

Количество

1

427-06-25214

Wiring Harness

SN: 70030-UP

1шт.

2

427-06-25640

Bracket

SN: 70030-UP

1шт.

3

04434-51010

Clip

SN: 70030-UP

26шт.

4

04434-51410

Clip

SN: 70030-UP

5шт.

5

04434-51710

Clip

SN: 70030-UP

8шт.

6

07095-20211

Cushion

SN: 70030-UP

1шт.

7

04434-51910

Clip

SN: 70030-UP

4шт.

8

04434-52310

Clip

SN: 70030-UP

3шт.

9

07283-37068

Clip, Pipe

SN: 70030-UP

1шт.

10

07283-56374

Seat, Pipe Clip

SN: 70030-UP

1шт.

11

421-06-12651

Grommet

SN: 70030-UP

4шт.

12

07094-11024

Clamp

SN: 70030-UP

3шт.

13

427-54-32770

Bracket

SN: 70030-UP

1шт.

14

04434-53211

Clip

SN: 70030-UP

1шт.

15

01010-81020

Bolt

SN: 70030-UP

1шт.

16

01643-31032

Washer

SN: 70030-UP

1шт.

17

07095-01034

Cushion

SN: 70030-UP

2шт.

18

01010-81270

Bolt

SN: 70030-UP

2шт.

19

01643-31232

Washer

SN: 70030-UP

2шт.

20

08193-20010

Clip

SN: 70030-UP

9шт.

21

01010-81020

Bolt

SN: 70030-UP

56шт.

22

01643-31032

Washer

SN: 70030-UP

56шт.

23

04434-51010

Clip

SN: 70030-UP

3шт.

24

01010-81020

Bolt

SN: 70030-UP

3шт.

25

01643-31032

Washer

SN: 70030-UP

3шт.

26

04434-51010

Clip

SN: 70030-UP

3шт.

27

04434-53411

Clip

SN: 70030-UP

2шт.

28

07095-00420

Cushion

SN: 70030-UP

2шт.

29

04434-52110

Clip

SN: 70030-UP

1шт.

30

01010-81020

Bolt

SN: 70030-UP

3шт.

31

01643-31032

Washer

SN: 70030-UP

3шт.

32

01643-31032

Washer

SN: 70030-UP

3шт.

33

01580-11008

Nut

SN: 70030-UP

3шт.

Выбрано товаров: 33
