Запчасти Komatsu WA800-3E0 ГИДРАВЛ ЛИНИЯ (ЛИНИЯ ОХЛАЖДЕНИЯ¤ /)(№7-7) ГИДРАВЛИКА

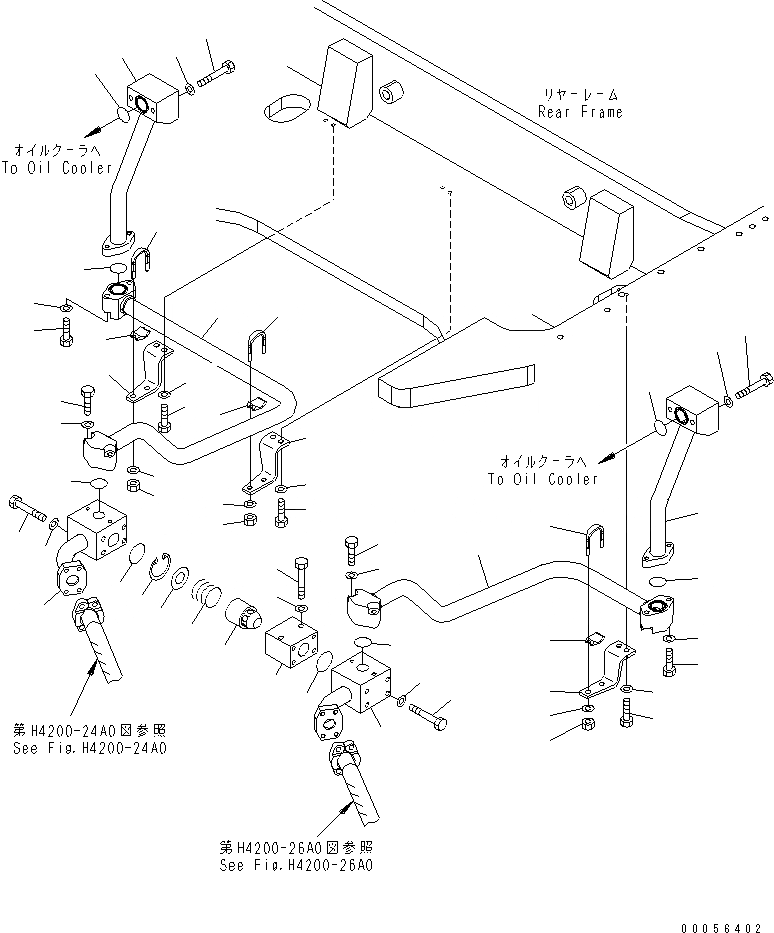

Схема запчастей Komatsu WA800-3E0 - ГИДРАВЛ ЛИНИЯ (ЛИНИЯ ОХЛАЖДЕНИЯ¤ /)(№7-7) ГИДРАВЛИКА
1
2
3
4
5
6
6
7
8
9
9
10
10
11
12
14
15
18
18
19
19
20
20
20
20
21
22
23
23
23
23
24
24
24
24
25
25
26
26
27
28
28
28
29
29
29
30
30
30
31
31
31
32
32
32
33
33
33

Артикул

Название

Примечание

Количество

|$6

427-62-15420

VALVE ASS'Y

SN: 70001-UP

1шт.

1

427-62-15430

BODY

SN: 70001-UP

1шт.

2

427-62-15440

POPPET

SN: 70001-UP

1шт.

3

427-62-15450

SPRING

SN: 70001-UP

1шт.

4

427-62-15460

SEAT

SN: 70001-UP

1шт.

5

04065-05020

RING

SN: 70001-UP

1шт.

6

07000-E2060

O-RING

SN: 70001-UP

2шт.

7

427-62-25982

BLOCK

SN: 70001-UP

1шт.

8

427-62-25972

BLOCK

SN: 70001-UP

1шт.

9

01011-81235

BOLT

SN: 70001-UP

8шт.

10

01643-31232

WASHER

SN: 70001-UP

8шт.

11

01011-81200

BOLT

SN: 70001-UP

2шт.

12

01643-31232

WASHER

SN: 70001-UP

2шт.

14

427-62-25811

TUBE

SN: 70001-UP

1шт.

15

427-62-25811

TUBE

SN: 70001-UP

1шт.

18

01011-81205

BOLT

SN: 70001-UP

4шт.

19

01643-31232

WASHER

SN: 70001-UP

4шт.

20

07000-E3045

O-RING

SN: 70001-UP

4шт.

21

427-62-25831

TUBE,L.H.

SN: 70001-UP

1шт.

22

427-62-25841

TUBE,R.H.

SN: 70001-UP

1шт.

23

01010-81265

BOLT

SN: 70001-UP

4шт.

24

01643-31232

WASHER

SN: 70001-UP

4шт.

25

07000-E3045

O-RING

SN: 70001-UP

2шт.

26

427-62-26110

PLATE

SN: 70001-UP

2шт.

27

427-62-26120

PLATE

SN: 70001-UP

1шт.

28

01010-81230

BOLT

SN: 70001-UP

6шт.

29

01643-31232

WASHER

SN: 70001-UP

6шт.

30

07283-34354

CLIP

SN: 70001-UP

3шт.

31

07283-54353

SEAT

SN: 70001-UP

3шт.

32

01643-31032

WASHER

SN: 70001-UP

6шт.

33

01597-01009

NUT

SN: 70001-UP

6шт.

Выбрано товаров: 31
