Komatsu
/
Погрузчики фронтальные
/
WA800-3E0 S/N 70001-70029 (TIER 2, For North America)
/
ЭЛЕКТРИКА
/

VHMS Э/ПРОВОДКА (ЗАДН.)(№7-)

Запчасти Komatsu WA800-3E0 VHMS Э/ПРОВОДКА (ЗАДН.)(№7-) ЭЛЕКТРИКА

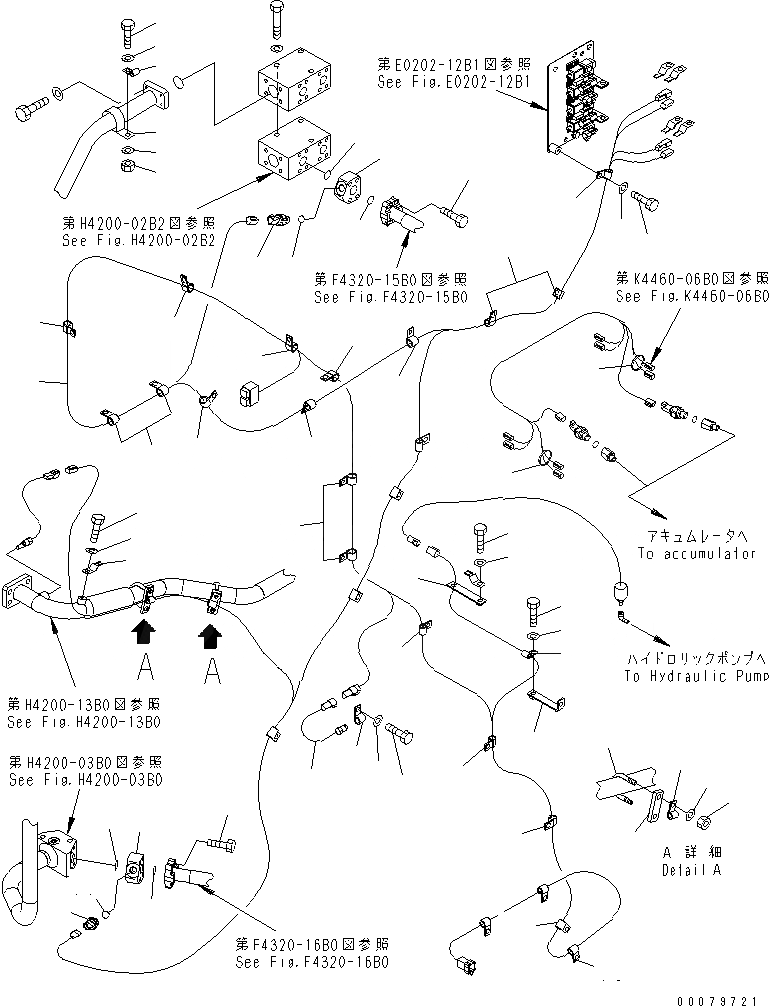

Схема запчастей Komatsu WA800-3E0 - VHMS Э/ПРОВОДКА (ЗАДН.)(№7-) ЭЛЕКТРИКА
1
2
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
13
13
13
14
14
14
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

№

Артикул

Название

Примечание

Количество

1

427-06-25422

WIRING HARNESS

SN: 70002-UP

1шт.

2

08034-20519

BAND

SN: 70002-UP

10шт.

3

7861-93-3520

SENSOR

SN: 70002-UP

1шт.

4

04434-51610

CLIP

SN: 70002-UP

1шт.

5

01010-81020

BOLT

SN: 70002-UP

1шт.

6

01643-31032

WASHER

SN: 70002-UP

1шт.

7

427-62-23610

FLANGE

SN: 70002-UP

1шт.

8

22D-62-18560

BOLT

SN: 70002-UP

4шт.

9

07000-F3032

O-RING

SN: 70002-UP

1шт.

10

07000-F3035

O-RING

SN: 70002-UP

1шт.

11

7861-93-1650

SENSOR

SN: 70002-UP

1шт.

12

01010-81020

BOLT

SN: 70002-UP

11шт.

13

01643-31032

WASHER

SN: 70002-UP

11шт.

14

04434-51010

CLIP

SN: 70002-UP

3шт.

15

04434-51410

CLIP

SN: 70002-UP

8шт.

16

04434-51710

CLIP

SN: 70002-UP

11шт.

17

07002-11823

O-RING

SN: 70002-UP

2шт.

18

561-61-63660

PLATE

SN: 70002-UP

2шт.

19

07283-34346

CLIP

SN: 70002-UP

2шт.

20

01643-31032

WASHER

SN: 70002-UP

4шт.

21

01597-01009

NUT

SN: 70002-UP

4шт.

22

08193-21012

CLIP

SN: 70002-UP

1шт.

23

418-01-21120

PLATE

SN: 70002-70021

1шт.

24

425-06-32640

PLATE

SN: 70002-UP

1шт.

25

427-62-23610

FLANGE

SN: 70002-UP

1шт.

26

22D-62-18560

BOLT

SN: 70002-UP

4шт.

27

07000-F3032

O-RING

SN: 70002-UP

1шт.

28

07000-F3035

O-RING

SN: 70002-UP

1шт.

29

7861-93-1650

SENSOR

SN: 70002-UP

1шт.

30

19M-60-12720

CLIP

SN: 70002-UP

1шт.

31

01010-81025

BOLT

SN: 70002-UP

1шт.

32

01643-31032

WASHER

SN: 70002-UP

1шт.

33

01643-31032

WASHER

SN: 70002-UP

1шт.

34

01580-11008

NUT

SN: 70002-UP

1шт.

Выбрано товаров: 34
