WA800-3E0 S/N 70001-70029 (TIER 2, For North America)
/
ЭЛЕКТРИКА
/

VHMS Э/ПРОВОДКА (ЗАДН.)(№7-7)

Запчасти Komatsu WA800-3E0 VHMS Э/ПРОВОДКА (ЗАДН.)(№7-7) ЭЛЕКТРИКА

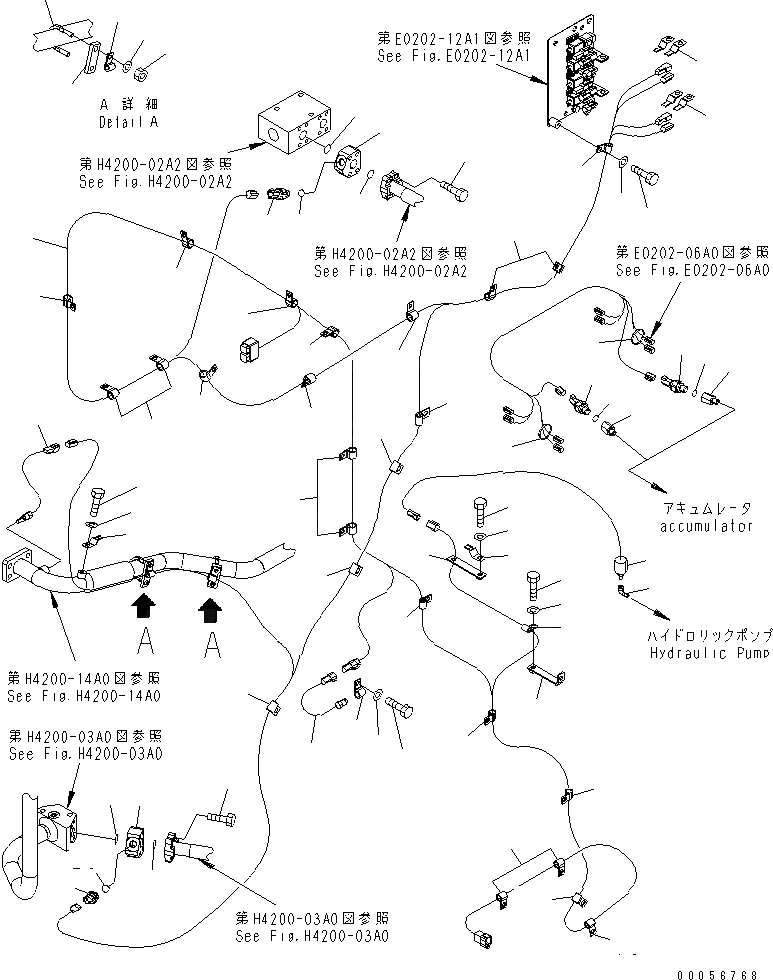

Схема запчастей Komatsu WA800-3E0 - VHMS Э/ПРОВОДКА (ЗАДН.)(№7-7) ЭЛЕКТРИКА
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
16
16
16
17
17
17
17
17
17
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
19
20
20
21
22
23
23
24
26
27
28
29
30
30
31
32
33
34
35
36
37

№

Артикул

Название

Примечание

Количество

1

427-06-25422

WIRING HARNESS

SN: 70001-UP

1шт.

2

08034-20519

BAND

SN: 70001-UP

10шт.

3

7861-93-1650

SENSOR

SN: 70001-UP

2шт.

4

428-43-27710

JOINT

SN: 70001-UP

2шт.

5

07002-11423

O-RING

SN: 70001-UP

2шт.

6

7861-93-3520

SENSOR

SN: 70001-UP

1шт.

7

04434-51610

CLIP

SN: 70001-UP

1шт.

8

01010-81020

BOLT

SN: 70001-UP

1шт.

9

01643-31032

WASHER

SN: 70001-UP

1шт.

10

427-62-23610

FLANGE

SN: 70001-UP

1шт.

11

22D-62-18560

BOLT

SN: 70001-UP

4шт.

12

07000-F3032

O-RING

SN: 70001-UP

1шт.

13

07000-F3035

O-RING

SN: 70001-UP

1шт.

14

7861-93-1650

SENSOR

SN: 70001-UP

1шт.

15

01010-81020

BOLT

SN: 70001-UP

10шт.

16

01643-31032

WASHER

SN: 70001-UP

10шт.

17

04434-51010

CLIP

SN: 70001-UP

7шт.

18

04434-51410

CLIP

SN: 70001-UP

10шт.

19

04434-51710

CLIP

SN: 70001-UP

11шт.

20

07002-11823

O-RING

SN: 70001-UP

2шт.

21

7861-93-1670

SENSOR

SN: 70001-UP

1шт.

22

07323-30100

ELBOW

SN: 70001-UP

1шт.

23

08193-21012

CLIP

SN: 70001-UP

6шт.

24

7861-93-3320

SENSOR

SN: 70001-UP

1шт.

26

561-61-63660

PLATE

SN: 70001-UP

1шт.

27

07283-34346

CLIP

SN: 70001-UP

2шт.

28

01643-31032

WASHER

SN: 70001-UP

4шт.

29

01597-01009

NUT

SN: 70001-UP

4шт.

30

08193-21012

CLIP

SN: 70001-UP

2шт.

31

418-01-21120

PLATE

SN: 70001-UP

1шт.

32

425-06-32640

PLATE

SN: 70001-UP

1шт.

33

427-62-23610

FLANGE

SN: 70001-UP

1шт.

34

22D-62-18560

BOLT

SN: 70001-UP

4шт.

35

07000-F3032

O-RING

SN: 70001-UP

1шт.

36

07000-F3035

O-RING

SN: 70001-UP

1шт.

37

7861-93-1650

SENSOR

SN: 70001-UP

1шт.

Выбрано товаров: 36
