Запчасти Komatsu WA800-3 КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

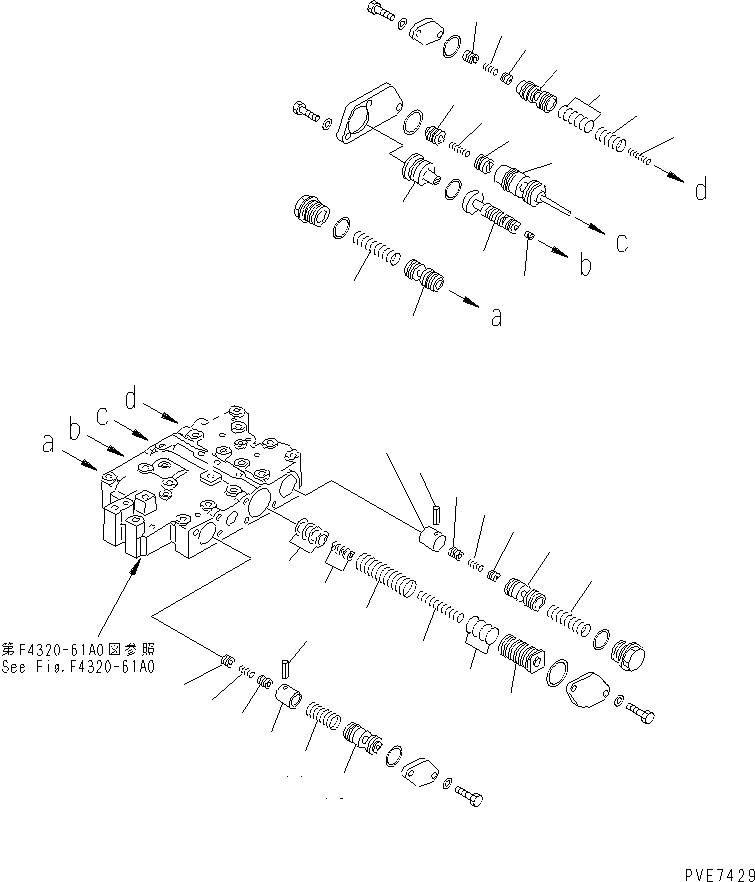

Схема запчастей Komatsu WA800-3 - КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

Артикул

Название

Примечание

Количество

|$3

427-15-11004

TRANSMISSION ASS'Y

SN: 50035-UP

1шт.

|$4

427-15-11003

TRANSMISSION ASS'Y

SN: 50005-50034

1шт.

|$5

427-15-00013

TRANSMISSION ASS'Y

SN: 50001-50004

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-65A0.

-1шт.

|$7

427-15-00201

CONTROL VALVE A.

SN: 50001-UP

1шт.

|$$6

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4320-59A0 TO F4320-64A0.

-1шт.

|$9

427-15-00300

VALVE ASS'Y

SN: 50001-UP

1шт.

|$$8

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4320-59A0 TO F4320-63A0.

-1шт.

1

195-15-35230

VALVE

SN: 50001-UP

1шт.

2

104-15-25490

VALVE

SN: 50001-UP

1шт.

3

104-15-25480

VALVE

SN: 50001-UP

1шт.

4

125-15-15290

SPRING

SN: 50001-UP

1шт.

5

124-15-42910

SPRING

SN: 50001-UP

1шт.

6

237-14-12940

SPRING

SN: 50001-UP

1шт.

7

195-15-35280

STOPPER

SN: 50001-UP

2шт.

8

04025-00850

PIN

SN: 50001-UP

2шт.

9

195-15-35240

VALVE

SN: 50001-UP

2шт.

10

104-15-25490

VALVE

SN: 50001-UP

2шт.

11

104-15-25480

VALVE

SN: 50001-UP

2шт.

12

125-15-15290

SPRING

SN: 50001-UP

2шт.

13

566-15-45580

SPRING

SN: 50001-UP

1шт.

14

195-15-36210

SPRING

SN: 50001-UP

1шт.

15

198-15-15570

SHIM, 0.50MM (K4)

SN: 50001-UP

6шт.

16

427-15-15310

VALVE

SN: 50001-UP

1шт.

17

195-15-34160

SPRING

SN: 50001-UP

1шт.

18

203-57-21320

SHIM, 0.5MM (K4)

SN: 50001-UP

4шт.

19

560-43-14330

SHIM, 0.5MM (K4)

SN: 50002-UP

10шт.

19

560-43-14330

SHIM, 0.5MM (K4)

SN: 50001-50001

5шт.

20

195-15-15910

SHIM, 0.5MM (K4)

SN: 50001-UP

4шт.

21

195-15-35521

VALVE

SN: 50001-UP

1шт.

22

195-15-35530

VALVE

SN: 50001-UP

1шт.

23

287-15-15380

VALVE

SN: 50001-UP

1шт.

24

180-14-25560

SPRING

SN: 50001-UP

1шт.

25

195-15-35560

PISTON

SN: 50001-UP

1шт.

26

195-15-36160

SPRING

SN: 50001-UP

1шт.

27

195-15-36170

SPRING

SN: 50001-UP

1шт.

28

195-15-35291

STOPPER

SN: 50001-UP

1шт.

29

427-15-15631

VALVE

SN: 50001-UP

1шт.

30

125-15-11230

PLUG

SN: 50001-UP

1шт.

Выбрано товаров: 39
