Запчасти Komatsu WA800-3 ТРАНСМИССИЯ (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

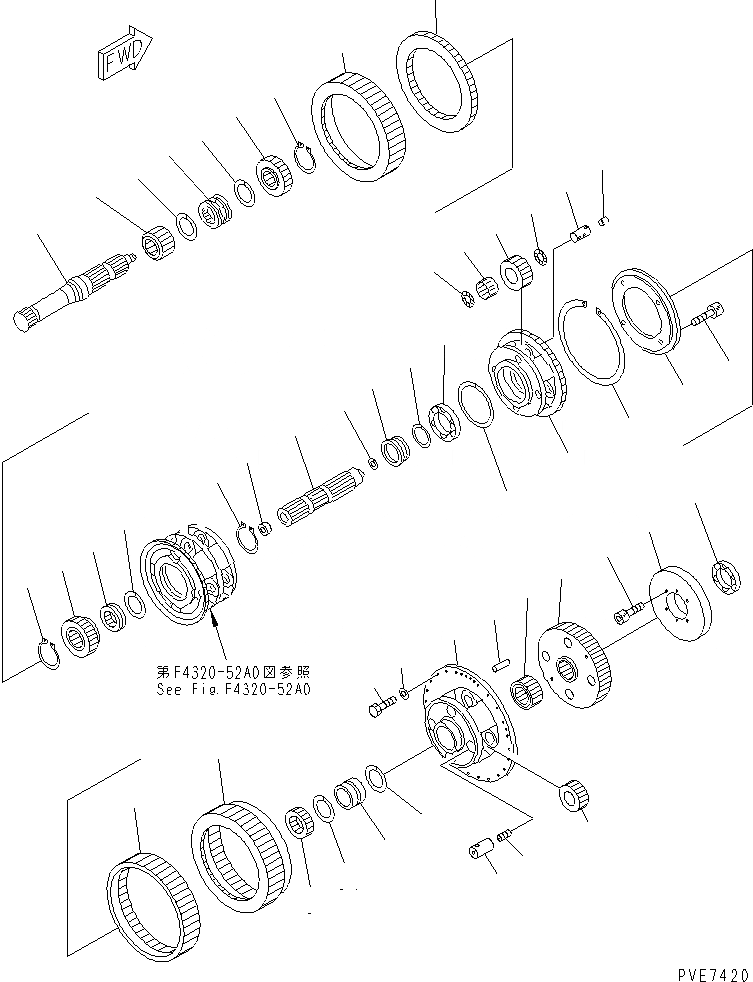

Схема запчастей Komatsu WA800-3 - ТРАНСМИССИЯ (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
31
31
31
31
32
33
33
33
34
35
36
37
38
39

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$4

427-15-11004

TRANSMISSION ASS'Y

SN: 50035-UP

1шт.

|$5

427-15-11003

TRANSMISSION ASS'Y

SN: 50005-50034

1шт.

|$6

427-15-00013

TRANSMISSION ASS'Y

SN: 50001-50004

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-65A0.

-1шт.

1

427-15-12640

GEAR,RING

SN: 50001-UP

1шт.

2

427-15-12630

GEAR,RING

SN: 50001-UP

1шт.

3

427-15-12210

GEAR

SN: 50001-UP

1шт.

4

427-15-12220

GEAR

SN: 50001-UP

2шт.

5

427-15-12230

GEAR

SN: 50001-UP

1шт.

6

427-15-12240

GEAR

SN: 50001-UP

1шт.

7

01252-31035

BOLT

SN: 50001-UP

4шт.

8

195-15-49240

RING,SEAL

SN: 50001-UP

1шт.

9

427-15-12332

CARRIER

SN: (1038)-UP

1шт.

9

427-15-12330

CARRIER

SN: 50001-(1037)

1шт.

|$18

427-15-00140

SHAFT ASS'Y

SN: 50001-UP

4шт.

10

0

SHAFT

SN: 50001-UP

1шт.

11

568-15-11380

PLUG

SN: 50001-UP

1шт.

12

427-15-12430

GEAR

SN: 50001-UP

4шт.

13

427-15-19260

BEARING

SN: 50001-UP

4шт.

14

561-15-32570

WASHER,THRUST

SN: 50001-UP

8шт.

15

427-15-12610

GEAR,RING

SN: 50001-UP

1шт.

16

427-15-12380

COVER

SN: 50001-UP

1шт.

17

427-15-19530

RING,SNAP

SN: 50001-UP

1шт.

18

427-15-12620

GEAR,GEAR

SN: 50001-UP

1шт.

19

427-15-12341

CARRIER

SN: 50035-UP

1шт.

19

427-15-12340

CARRIER

SN: 50001-50034

1шт.

|$30

427-15-00150

SHAFT ASS'Y

SN: 50001-UP

4шт.

20

0

SHAFT

SN: 50001-UP

1шт.

21

568-15-11380

PLUG

SN: 50001-UP

1шт.

22

427-15-12440

GEAR

SN: 50001-UP

4шт.

23

01010-61435

BOLT

SN: 50001-UP

24шт.

24

427-15-12270

HUB

SN: 50001-UP

1шт.

25

06030-06214

BEARING

SN: 50035-UP

1шт.

25

06000-06214

BEARING

SN: 50001-50034

1шт.

26

427-15-12790

COVER

SN: 50001-UP

1шт.

27

01252-31035

BOLT

SN: 50001-UP

6шт.

28

01643-31445

WASHER

SN: 50001-UP

24шт.

29

427-15-12141

SHAFT

SN: 50001-UP

1шт.

30

427-15-12150

COLLAR

SN: 50001-UP

2шт.

31

07018-11004

RING,SEAL

SN: 50001-UP

6шт.

32

427-15-19420

BUSHING

SN: 50001-UP

1шт.

33

04064-08025

RING

SN: 50001-UP

3шт.

34

07018-10352

RING

SN: 50001-UP

1шт.

35

427-15-12120

SHAFT

SN: 50001-UP

1шт.

36

427-15-12170

COLLAR

SN: 50001-UP

1шт.

37

427-15-12160

COLLAR

SN: 50001-UP

1шт.

38

06030-06020

BEARING

SN: 50035-UP

1шт.

38

06000-06020

BEARING

SN: 50001-50034

1шт.

39

04020-01434

PIN

SN: 50001-UP

2шт.

Выбрано товаров: 50
