ЗАДН. Э/ПРОВОДКА (МАСЛ. ЛИНИЯ ОБОГРЕВАТЕЛЯ) (МОРОЗОУСТОЙЧИВ. СПЕЦ-Я СПЕЦ-Я.)(№-8)

Запчасти Komatsu WA800-3 ЗАДН. Э/ПРОВОДКА (МАСЛ. ЛИНИЯ ОБОГРЕВАТЕЛЯ) (МОРОЗОУСТОЙЧИВ. СПЕЦ-Я СПЕЦ-Я.)(№-8) ЭЛЕКТРИКА

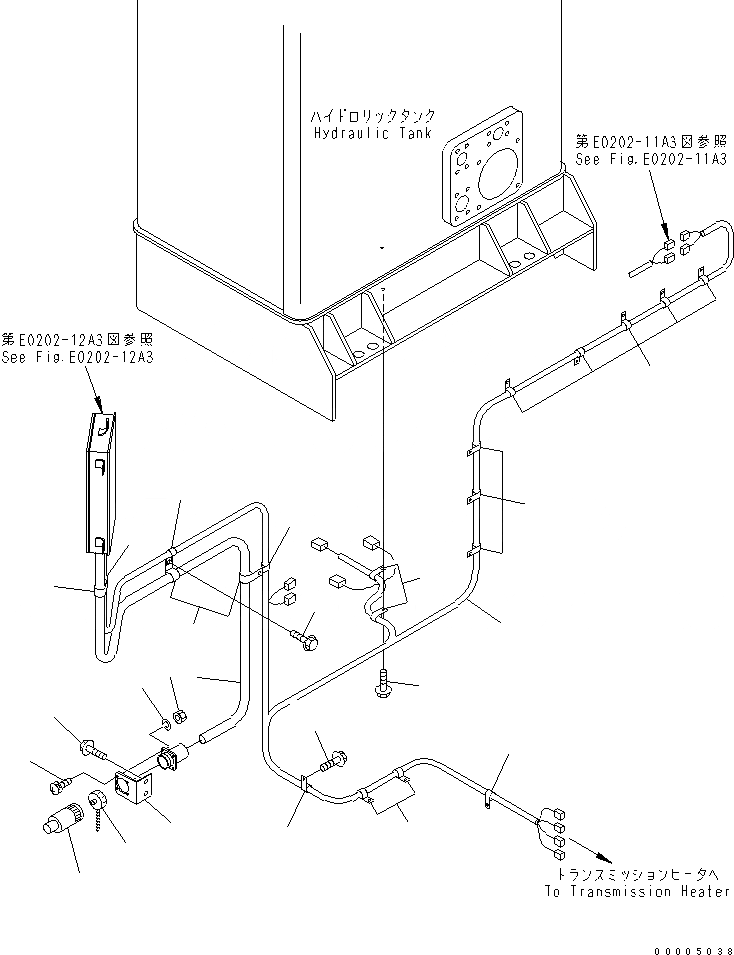

Схема запчастей Komatsu WA800-3 - ЗАДН. Э/ПРОВОДКА (МАСЛ. ЛИНИЯ ОБОГРЕВАТЕЛЯ) (МОРОЗОУСТОЙЧИВ. СПЕЦ-Я СПЕЦ-Я.)(№-8) ЭЛЕКТРИКА
1
2
2
3
4
5
6
7
8
9
10
10
10
11
12
12
12
12
12
13
13
13
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

427-Z91-2110

WIRING HARNESS

SN: 50001-UP

1шт.

1

426-06-11640

CONNECTOR

SN: 50001-UP

1шт.

2

04434-51910

CLIP

SN: 50001-UP

3шт.

3

427-Z91-1190

BRACKET

SN: 50001-UP

1шт.

4

01435-01016

BOLT

SN: 50001-UP

2шт.

5

426-06-11650

CAP

SN: 50001-UP

1шт.

6

01023-10316

SCREW

SN: 50001-UP

4шт.

7

01601-20307

WASHER

SN: 50001-UP

4шт.

8

01580-10302

NUT

SN: 50001-UP

4шт.

9

427-Z91-2120

WIRING HARNESS,REAR

SN: 50001-UP

1шт.

10

04434-51910

CLIP

SN: 50001-UP

7шт.

11

04434-51410

CLIP

SN: 50001-UP

2шт.

12

04434-51710

CLIP

SN: 50001-UP

12шт.

13

01435-01016

BOLT

SN: 50001-UP

13шт.

14

426-06-11630

CONNECTOR

SN: 50001-UP

1шт.

Выбрано товаров: 15
