Запчасти Komatsu WA800-3 ТРАНСМИССИЯ СМАЗЫВ. КЛАПАН И ПЕРЕДАЧА НАПОЛНИТЕЛЬ ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

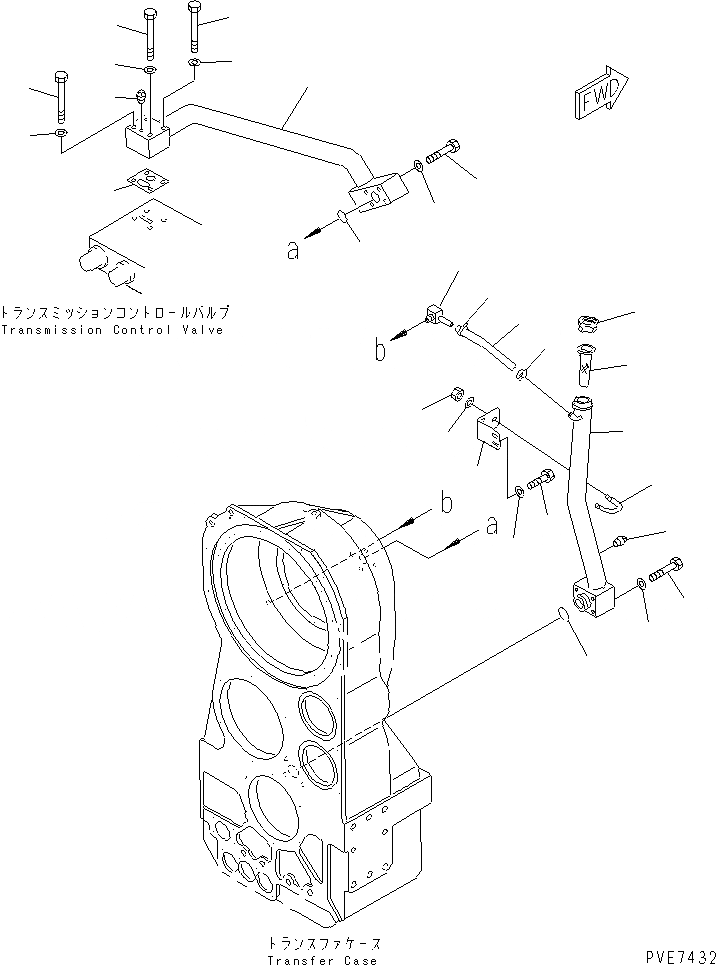

Схема запчастей Komatsu WA800-3 - ТРАНСМИССИЯ СМАЗЫВ. КЛАПАН И ПЕРЕДАЧА НАПОЛНИТЕЛЬ ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26

Артикул

Название

Примечание

Количество

|1

427-15-11004

TRANSMISSION ASS'Y

SN: 50035-UP

1шт.

|1

427-15-11003

TRANSMISSION ASS'Y

SN: 50005-50034

1шт.

|1

427-15-00013

TRANSMISSION ASS'Y

SN: 50001-50004

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-65A0.

-1шт.

1

427-16-11420

TUBE

SN: 50001-UP

1шт.

2

07042-80108

PLUG

SN: 50001-UP

1шт.

3

427-15-15930

GASKET (K3)

SN: 50001-UP

1шт.

4

01010-81085

BOLT

SN: 50001-UP

2шт.

5

427-15-16410

BOLT

SN: 50001-UP

1шт.

6

427-15-16420

BOLT

SN: 50001-UP

1шт.

7

01643-31032

WASHER

SN: 50001-UP

4шт.

8

07000-73045

O-RING (K3)

SN: 50001-UP

1шт.

9

01010-81290

BOLT

SN: 50001-UP

4шт.

10

01643-31232

WASHER

SN: 50001-UP

4шт.

11

427-15-18102

TUBE

SN: 50001-UP

1шт.

12

01011-81210

BOLT

SN: 50001-UP

4шт.

13

01643-31232

WASHER

SN: 50001-UP

4шт.

14

07000-73048

O-RING

SN: 50001-UP

1шт.

15

07056-10045

STRAINER

SN: 50001-UP

1шт.

16

07051-00000

CAP

SN: 50001-UP

1шт.

17

427-15-18120

BRACKET

SN: 50001-UP

1шт.

18

07283-36155

CLIP

SN: 50001-UP

1шт.

19

01643-31032

WASHER

SN: 50001-UP

2шт.

20

01582-11008

NUT

SN: 50001-UP

2шт.

21

01643-31232

WASHER

SN: 50001-UP

2шт.

22

01010-81230

BOLT

SN: 50001-UP

2шт.

23

427-15-11610

ELBOW

SN: 50001-UP

1шт.

24

07260-20936

HOSE

SN: 50001-UP

1шт.

25

07281-00197

CLAMP

SN: 50001-UP

2шт.

26

07042-80415

PLUG

SN: 50001-UP

3шт.

Выбрано товаров: 30
