Запчасти Komatsu WA800-2LC FIG NO. КОНСОЛЬН. БЛОК (С КОНДИЦИОНЕРОМ) РАМА, ЧАСТИ КОРПУСА & SUPERSTRUCTURE

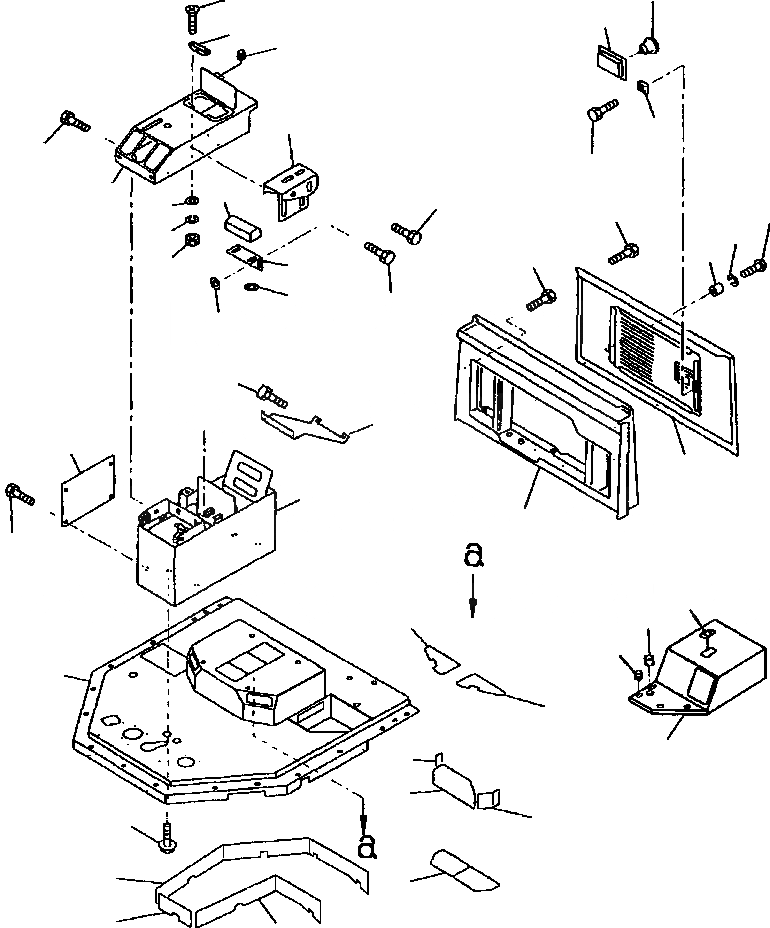

Схема запчастей Komatsu WA800-2LC - FIG NO. КОНСОЛЬН. БЛОК (С КОНДИЦИОНЕРОМ) РАМА, ЧАСТИ КОРПУСА & SUPERSTRUCTURE
29
18
28
17
39
23
30
22
31
35
24
16
31
19
33
34
20
26
32
21
36
37
38
37
15
14
12
27
10
25
13
40
9
41
42
1
8
43
3
2
3
11
7
5
4
6

Артикул

Название

Примечание

Количество

1

FRAME, FLOOR (SEE PG 05-022)

-29шт.

2

421-54-18420

INSULATOR

1шт.

3

421-54-18430

INSULATOR

2шт.

4

421-54-18330

INSULATOR

1шт.

5

421-54-18460

INSULATOR

1шт.

6

427-54-A3210

INSULATOR-L.H

1шт.

7

427-54-A3220

INSULATOR-R.H

1шт.

8

427-S33-2710

INSULATOR

1шт.

9

427-S33-2720

INSULATOR

1шт.

10

427-54-A2110

BOX

1шт.

11

01435-01225

BOLT

3шт.

12

425-54-12722

COVER

1шт.

13

01435-00816

BOLT

5шт.

14

427-S33-2690

PLATE

1шт.

15

01435-00610

BOLT

4шт.

16

428-S33-2570

COVER

1шт.

17

09452-06506

CATCHER

1шт.

18

01224-40412

SCREW

2шт.

19

01641-20405

WASHER

2шт.

20

01601-20410

WASHER, SPRING

2шт.

21

01580-10403

NUT

2шт.

22

01435-00816

BOLT

4шт.

23

428-533-2521

PLATE

1шт.

24

01435-01225

BOLT

2шт.

25

428-54-12122

BOX, REAR

1шт.

26

01435-01220

BOLT

12шт.

27

428-54-12131

COVER

1шт.

28

421-54-11362

LOCK ASS'Y

1шт.

29

421-54-11381

LOCK

1шт.

30

421-54-11980

PLATE

1шт.

31

01435-01220

BOLT

8шт.

32

418-60-15150

STOPPER

1шт.

33

01220-40630

SCREW

1шт.

34

01602-20619

WASHER, SPRING

1шт.

35

421-54-18550

REST, ARM

1шт.

36

421-54-18560

PLATE

1шт.

37

01643-30823

WASHER

4шт.

38

01435-01225

BOLT

2шт.

39

08037-02512

GROMMET

1шт.

40

428-S33-2510

DECAL

1шт.

41

09415-02512

CAP

1шт.

42

09415-01610

CAP

2шт.

43

427-07-A1620

COVER

1шт.

Выбрано товаров: 43
