Запчасти Komatsu WA800-2 КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) ТРАНСМИССИЯ

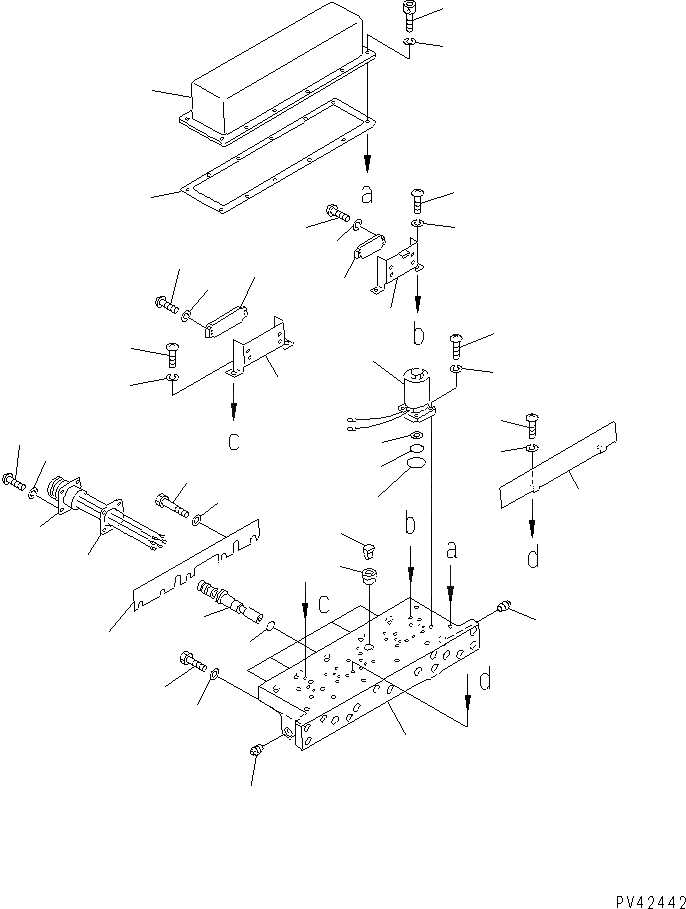

Схема запчастей Komatsu WA800-2 - КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) ТРАНСМИССИЯ
1
2
2
3
3A
3B
3C
4
5
6
7
8
8
9
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TORQUE CONVERTER SERIAL NO.

-1шт.

|$1

427-15-01001

TORQFLOW ASS'Y

SN: (1045)-(1100)

1шт.

|$2

0

TORQFLOW ASS'Y

SN: 10001-(1044)

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2301 TO 2524.

-1шт.

|$$5

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$5

427-15-00013

TRANSMISSION ASS'Y

SN: (1144)-UP

1шт.

|$6

0

TRANSMISSION ASS'Y

SN: (1101)-(1143)

1шт.

|$7

427-15-00011

TRANSMISSION ASS'Y

SN: 10001-(1100)

1шт.

|$$9

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2501 TO 2524.

-1шт.

|$9

427-15-00201

CONTROL VALVE A.

SN: (1101)-UP

1шт.

|$10

427-15-00200

CONTROL VALVE A.

SN: 10001-(1100)

1шт.

|$$12

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2521 TO 2524.

-1шт.

|$12

427-15-00401

VALVE ASS'Y,SOLENOID

SN: (1101)-UP

1шт.

|$13

427-15-00400

VALVE ASS'Y,SOLENOID

SN: 10001-(1100)

1шт.

1

427-15-17110

SEAT

SN: (1101)-UP

1шт.

1

195-15-37110

SEAT

SN: 10001-(1100)

1шт.

2

07043-50211

PLUG

SN: (1144)-UP

2шт.

2

07042-20211

PLUG

SN: 10001-(1143)

2шт.

3

561-15-47210

VALVE,SOLENOID

SN: (1203)-UP

5шт.

3

0

VALVE,SOLENOID

SN: 10001-(1202)

5шт.

3A

568-15-17260

O-RING

SN: 10001-UP

1шт.

3B

07000-31006

O-RING

SN: 10001-UP

1шт.

3C

561-15-47230

SCREEN

SN: (1203)-UP

1шт.

4

01220-40416

SCREW

SN: 10001-UP

20шт.

5

01601-20410

WASHER,SPRING

SN: 10001-UP

20шт.

6

195-15-37150

STAND

SN: 10001-UP

1шт.

7

195-15-37170

STAND

SN: 10001-UP

1шт.

8

01220-40412

SCREW

SN: 10001-UP

4шт.

9

01601-20410

WASHER,SPRING

SN: (1144)-UP

4шт.

9

01601-20307

WASHER,SPRING

SN: 10001-(1143)

4шт.

10

19M-15-17170

TERMINAL

SN: 10001-UP

1шт.

11

235-15-17260

TERMINAL

SN: 10001-UP

1шт.

12

01220-40310

SCREW

SN: 10001-UP

8шт.

13

01601-20307

WASHER,SPRING

SN: 10001-UP

8шт.

14

195-15-37160

PROTECTOR

SN: 10001-UP

1шт.

15

01220-40412

SCREW

SN: 10001-UP

2шт.

16

01601-20410

WASHER,SPRING

SN: 10001-UP

2шт.

17

568-15-15960

BUSHING

SN: 10001-UP

1шт.

18

568-15-15970

PAD

SN: 10001-UP

1шт.

19

427-15-17212

WIRE ASS'Y

SN: (1101)-UP

1шт.

19

427-15-17211

WIRE ASS'Y

SN: 10001-(1100)

1шт.

20

424-15-17230

GASKET (K4)

SN: (1174)-UP

1шт.

20

22W-06-15690

GASKET (K4)

SN: (1101)-(1173)

1шт.

20

568-15-15880

GASKET (K4)

SN: 10001-(1100)

1шт.

21

01220-40310

SCREW

SN: 10001-UP

4шт.

22

01601-20307

WASHER,SPRING

SN: 10001-UP

4шт.

23

195-15-37130

COVER

SN: 10001-UP

1шт.

24

195-15-37140

GASKET (K4)

SN: 10001-UP

1шт.

25

01252-40616

BOLT

SN: 10001-UP

12шт.

26

01602-20619

WASHER,SPRING

SN: 10001-UP

12шт.

27

195-15-37310

SPOOL

SN: 10001-UP

5шт.

28

07000-71009

O-RING (K4)

SN: 10001-UP

5шт.

29

195-15-37340

PLATE

SN: 10001-UP

1шт.

30

01011-81030

BOLT

SN: 10001-UP

5шт.

31

01010-81030

BOLT

SN: 10001-UP

4шт.

32

01643-31032

WASHER

SN: 10001-UP

9шт.

Выбрано товаров: 56
