Запчасти Komatsu WA800-1-13 ТРАНСМИССИЯ (3 МУФТА) ТРАНСМИССИЯ

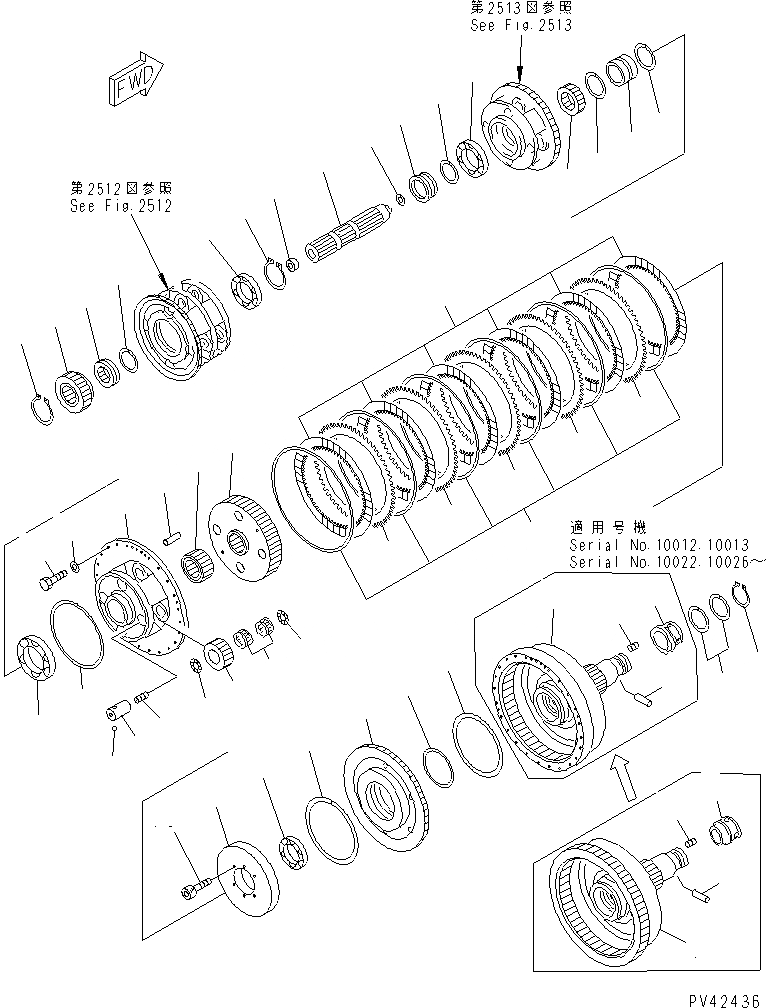

Схема запчастей Komatsu WA800-1-13 - ТРАНСМИССИЯ (3 МУФТА) ТРАНСМИССИЯ
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
36
36
36
37
38
39
40
41
42

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TORQUE CONVERTER SERIAL NO.

-1шт.

|1

427-15-01001

TORQFLOW ASS'Y

SN: (1045)-(1100)

1шт.

|1

0

TORQFLOW ASS'Y

SN: 10001-(1044)

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2301 TO 2524.

-1шт.

|$$5

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

427-15-00013

TRANSMISSION ASS'Y

SN: (1144)-UP

1шт.

|1

0

TRANSMISSION ASS'Y

SN: (1101)-(1143)

1шт.

|1

427-15-00011

TRANSMISSION ASS'Y

SN: 10001-(1100)

1шт.

|$$9

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2501 TO 2524.

-1шт.

|1

427-15-00111

SHAFT ASS'Y

SN: 10026-UP

1шт.

|1

0

SHAFT ASS'Y

SN: 10023-10025

1шт.

|$$12

(427-15-00111{427-15-13361)}

-1шт.

|1

427-15-00111

SHAFT ASS'Y

SN: 10022-10022

1шт.

|1

0

SHAFT ASS'Y

SN: 10014-10021

1шт.

|$$15

(427-15-00111{427-15-13361)}

-1шт.

|1

427-15-00111

SHAFT ASS'Y

SN: 10012-10013

1шт.

|1

0

SHAFT ASS'Y

SN: 10001-10011

1шт.

|$$18

(427-15-00111{427-15-13361)}

-1шт.

1

0

SHAFT

SN: 10026-UP

1шт.

|1

0

SHAFT

SN: 10023-10025

1шт.

|1

0

SHAFT

SN: 10022-10022

1шт.

|1

0

SHAFT

SN: 10014-10021

1шт.

|1

0

SHAFT

SN: 10012-10013

1шт.

|1

0

SHAFT

SN: 10001-10011

1шт.

2

234-15-12790

SCREW

SN: 10001-UP

4шт.

3

04020-00616

PIN,DOWEL

SN: 10001-UP

1шт.

4

427-15-13361

COLLAR

SN: 10026-UP

1шт.

|4

427-15-13360

COLLAR

SN: 10023-10025

1шт.

|4

427-15-13361

COLLAR

SN: 10022-10022

1шт.

|4

427-15-13360

COLLAR

SN: 10014-10021

1шт.

|4

427-15-13361

COLLAR

SN: 10012-10013

1шт.

|4

427-15-13360

COLLAR

SN: 10001-10011

1шт.

5

07018-21104

RING,SEAL

SN: 10001-UP

2шт.

6

04064-08025

RING,SNAP

SN: 10001-UP

1шт.

7

427-15-12750

PISTON,3RD

SN: 10001-UP

1шт.

8

103-15-12820

RING,SEAL (K3)

SN: 10001-UP

1шт.

9

562-15-19210

RING,SEAL (K3)

SN: 10001-UP

1шт.

10

124-15-41920

RING,SEAL (K3)

SN: (1144)-UP

1шт.

|10

\4\232-15-19250

RING,SEAL (K3)

SN: 10001-(1143)

1шт.

11

06000-06214

BEARING

SN: 10001-UP

1шт.

12

427-15-12790

COVER

SN: 10001-UP

1шт.

13

01252-31035

BOLT

SN: 10001-UP

6шт.

14

427-15-12270

HUB

SN: 10001-UP

1шт.

15

198-15-22810

DISC

SN: 10001-UP

6шт.

16

427-15-12730

PLATE

SN: 10001-UP

5шт.

17

427-15-19810

SPRING,WAVE

SN: 10001-UP

6шт.

18

427-15-12340

CARRIER

SN: 10001-UP

1шт.

19

427-15-12440

GEAR

SN: 10001-UP

4шт.

20

582-15-19720

BEARING

SN: 10001-UP

8шт.

21

427-15-12560

WASHER,THRUST

SN: 10001-UP

8шт.

|22

427-15-00150

SHAFT ASS'Y

SN: 10001-UP

4шт.

22

0

SHAFT

SN: 10001-UP

1шт.

23

568-15-11380

PLUG

SN: 10001-UP

1шт.

24

04260-00635

BALL

SN: 10001-UP

4шт.

25

427-15-19520

RING

SN: 10001-UP

1шт.

26

06000-06926

BEARING

SN: 10001-UP

1шт.

27

04020-01434

PIN,DOWEL

SN: 10001-UP

2шт.

28

01010-61435

BOLT

SN: 10001-UP

24шт.

29

01643-31445

WASHER

SN: 10001-UP

24шт.

30

427-15-12120

SHAFT

SN: 10001-UP

1шт.

31

427-15-19420

BUSHING

SN: 10001-UP

1шт.

32

07018-10352

RING,SEAL

SN: 10001-UP

1шт.

33

04064-08025

RING,SNAP

SN: 10001-UP

2шт.

34

427-15-12170

COLLAR

SN: 10001-UP

1шт.

35

06000-06020

BEARING

SN: 10001-UP

1шт.

36

07018-11004

RING,SEAL

SN: 10001-UP

4шт.

37

427-15-12230

GEAR

SN: 10001-UP

1шт.

38

427-15-12150

COLLAR

SN: 10001-UP

1шт.

39

427-15-12240

GEAR

SN: 10001-UP

1шт.

40

06000-06016

BEARING

SN: 10001-UP

1шт.

41

427-15-12160

COLLAR

SN: 10001-UP

1шт.

42

427-15-12220

GEAR

SN: 10001-UP

1шт.

Выбрано товаров: 72
