Запчасти Komatsu WA80-3-SW ПЕРЕДАЧА (ВНУТР. ЧАСТИ¤ /) ТРАНСМИССИЯ

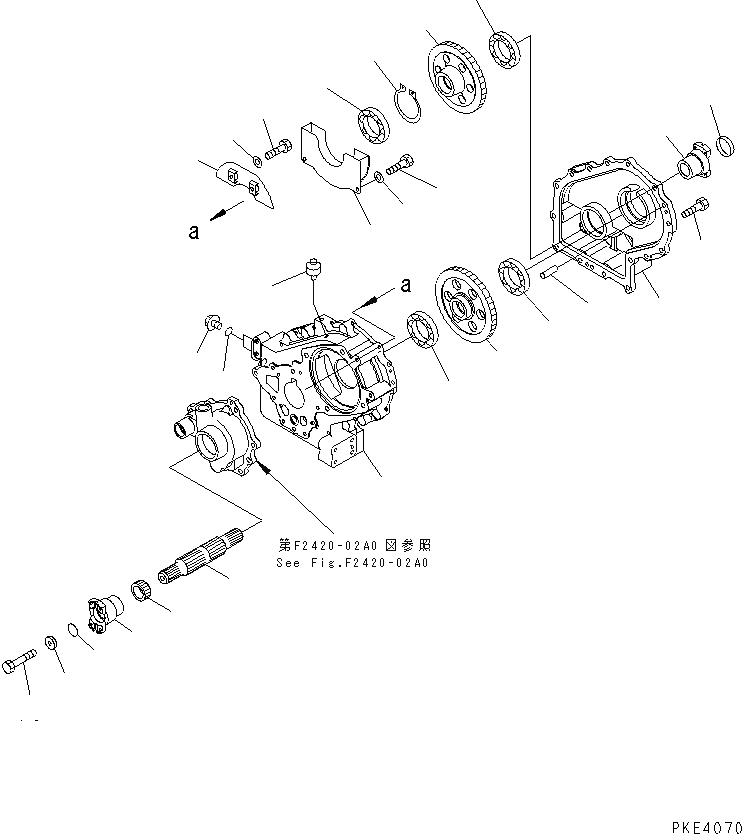

Схема запчастей Komatsu WA80-3-SW - ПЕРЕДАЧА (ВНУТР. ЧАСТИ¤ /) ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25

Артикул

Название

Примечание

Количество

|1

415-17-20003

TRANSFER ASS'Y

SN: 10634-UP

1шт.

|1

0

TRANSFER ASS'Y

SN: 10001-10633

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F2420-01A0 AND F2420-02A0.

-1шт.

|1

415-17-21213

CASE,FRONT

SN: 10634-UP

1шт.

1

0

CASE,FRONT

SN: 10001-10633

1шт.

2

415-17-21251

CASE,REAR

SN: 10001-UP

1шт.

3

01010-31235

BOLT

SN: .-UP

15шт.

|3

0

BOLT

SN: 10001-.

15шт.

4

04020-01228

PIN,DOWEL

SN: 10001-UP

2шт.

5

07030-00252

BREATHER

SN: 10001-UP

1шт.

6

07044-12412

PLUG

SN: 10001-UP

2шт.

7

07002-12434

O-RING

SN: .-UP

2шт.

|7

0

O-RING

SN: 10001-.

2шт.

8

415-17-22311

GEAR

SN: 10001-UP

1шт.

9

06030-06013

BEARING

SN: 10001-UP

2шт.

10

415-17-23410

GEAR

SN: 10001-UP

1шт.

11

04064-05020

RING,SNAP

SN: 10001-UP

1шт.

12

06030-06210

BEARING

SN: 10001-UP

1шт.

13

06030-06208

BEARING

SN: 10001-UP

1шт.

14

415-17-24510

SHAFT,OUTPUT

SN: 10001-UP

1шт.

15

415-17-23850

WORM

SN: 10001-UP

1шт.

16

714-04-13660

COUPLING

SN: 10001-UP

1шт.

17

07000-13032

O-RING

SN: .-UP

1шт.

|17

0

O-RING

SN: 10001-.

1шт.

18

415-22-11241

HOLDER

SN: 10001-UP

1шт.

19

01010-61275

BOLT

SN: 10001-UP

1шт.

|20

714-01-13650

COUPLING

SN: 10001-UP

1шт.

20

714-01-13660

COUPLING

SN: 10001-UP

1шт.

21

415-15-13730

COVER

SN: 10001-UP

1шт.

22

415-17-23511

COVER,GEAR

SN: 10001-UP

1шт.

23

415-17-23520

PLATE

SN: 10001-UP

1шт.

24

01010-61020

BOLT

SN: 10001-UP

4шт.

25

01643-31032

WASHER

SN: 10001-UP

4шт.

Выбрано товаров: 33
