Komatsu
/
Погрузчики фронтальные
/
WA700-3L S/N A50001-UP
/
КОМПОНЕНТЫ ДВИГАТЕЛЯ
/

FIG. B-A КРЕПЛЕНИЕ ДВИГАТЕЛЯ - КОМПОНЕНТЫ

Запчасти Komatsu WA700-3L FIG. B-A КРЕПЛЕНИЕ ДВИГАТЕЛЯ - КОМПОНЕНТЫ КОМПОНЕНТЫ ДВИГАТЕЛЯ

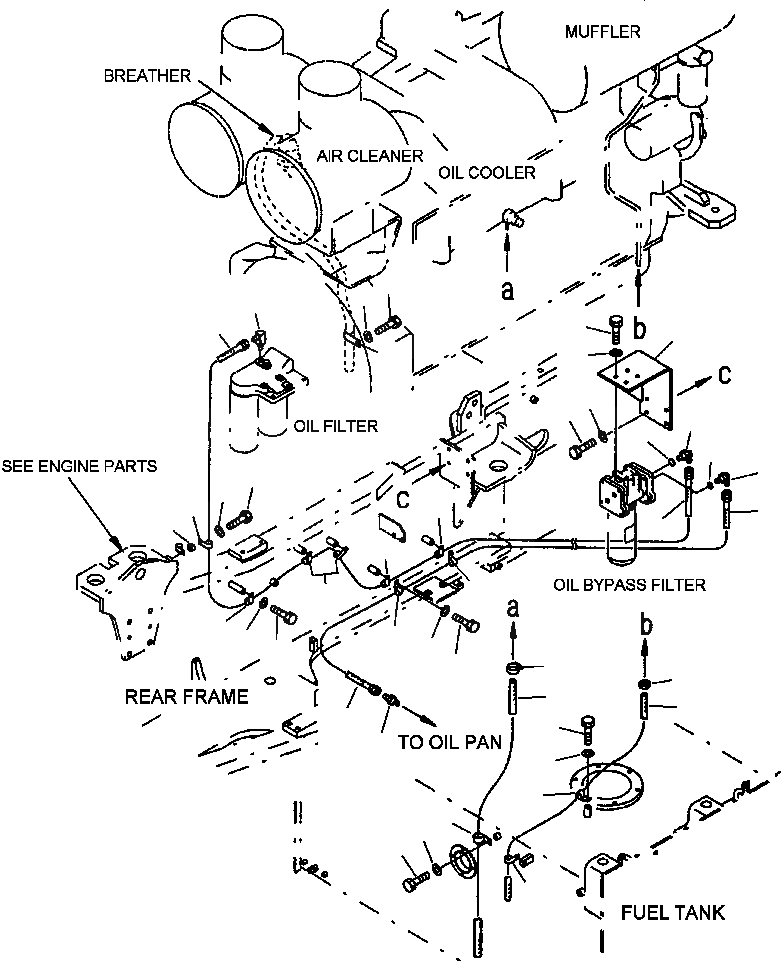

Схема запчастей Komatsu WA700-3L - FIG. B-A КРЕПЛЕНИЕ ДВИГАТЕЛЯ - КОМПОНЕНТЫ КОМПОНЕНТЫ ДВИГАТЕЛЯ
7
8
34
28
17
14
6
18
16
15
26
27
20
19
32
33
29
29
21
35
28
29
22
29
29
22
31
30
24
23
2
10
1
9
21
13
25
12
11
3
5
4
11

№

Артикул

Название

Примечание

Количество

1

09483-00514

HOSE

SN: A50001--UP

1шт.

2

07281-00259

CLAMP

SN: A50001--UP

1шт.

3

08036-02514

CLIP

SN: A50001--UP

1шт.

4

01010-81020

BOLT

SN: A50001--UP

1шт.

5

01643-31032

WASHER

SN: A50001--UP

1шт.

6

08036-03014

CLIP

SN: A50001--UP

2шт.

7

01010-81016

BOLT

SN: A50001--UP

2шт.

8

01643-31032

WASHER

SN: A50001--UP

2шт.

9

09483-00312

HOSE

SN: A50001--UP

1шт.

10

07281-00197

CLAMP

SN: A50001--UP

1шт.

11

08036-01814

CLIP

SN: A50001--UP

2шт.

12

01643-31032

WASHER

SN: A50001--UP

2шт.

13

01010-81020

BOLT

SN: A50001--UP

2шт.

14

428-01-11661

PLATE

SN: A50001--UP

1шт.

15

01010-81035

BOLT

SN: A50001--UP

4шт.

16

01643-31032

WASHER

SN: A50001--UP

4шт.

17

01010-81030

BOLT

SN: A50001--UP

4шт.

18

01643-31032

WASHER

SN: A50001--UP

4шт.

19

07235-10315

ELBOW

SN: A50001--UP

1шт.

20

07002-22034

HOSE

SN: A50001--UP

1шт.

21

07102-20312

HOSE

SN: A50001--UP

1шт.

22

04434-51810

CLIP

SN: A50001--UP

2шт.

23

01010-81020

BOLT

SN: A50001--UP

2шт.

24

01643-31032

WASHER

SN: A50001--UP

2шт.

25

07238-10315

CONNECTOR

SN: A50001--UP

1шт.

26

07235-10315

ELBOW

SN: A50001--UP

1шт.

27

07002-22034

O-RING

SN: A50001--UP

1шт.

28

07102-20325

HOSE

SN: A50001--UP

1шт.

29

04434-51810

CLIP

SN: A50001--UP

6шт.

30

01010-81020

BOLT

SN: A50001--UP

3шт.

31

01643-31032

WASHER

SN: A50001--UP

3шт.

32

01010-81025

BOLT

SN: A50001--UP

1шт.

33

01643-31032

WASHER

SN: A50001--UP

1шт.

34

176-62-15480

ELBOW

SN: A50001--UP

1шт.

35

01643-31032

WASHER

SN: A50001--UP

1шт.

Выбрано товаров: 35
