Komatsu
/
Погрузчики фронтальные
/
WA700-3L S/N A50001-UP
/
ЧАСТИ КОРПУСА
/

FIG. M-A КРЫЛО И ЛЕСТНИЦА - КАПОТ БОКОВ. СТУПЕНЬКА И COVER

Запчасти Komatsu WA700-3L FIG. M-A КРЫЛО И ЛЕСТНИЦА - КАПОТ БОКОВ. СТУПЕНЬКА И COVER ЧАСТИ КОРПУСА

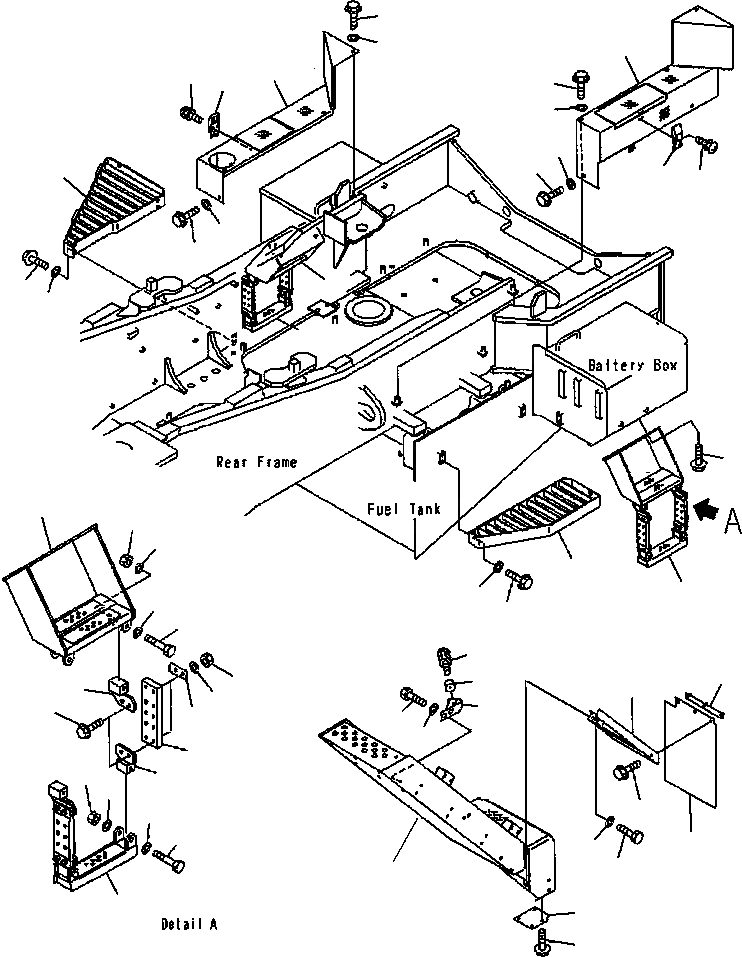

Схема запчастей Komatsu WA700-3L - FIG. M-A КРЫЛО И ЛЕСТНИЦА - КАПОТ БОКОВ. СТУПЕНЬКА И COVER ЧАСТИ КОРПУСА
30
20
31
26
28
27
24
25
25
23
4
21
22
31
29
7
5
6
19
8
7
12
11
1
19
3
11
2
10
36
41
35
18
37
9
17
16
32
14
33
34
13
12
15
11
11
42
10
40
39
38
45
19
43
44

№

Артикул

Название

Примечание

Количество

1

428-54-13531

STEP, LEFT HAND

SN: A50001 --UP

1шт.

2

01435-01225

BOLT

SN: A50001 --UP

6шт.

3

01643-31232

WASHER

SN: A50001 --UP

6шт.

4

428-54-24220

STEP, RIGHT HAND

SN: A50001 --UP

1шт.

5

01435-01225

BOLT

SN: A50001 --UP

6шт.

6

01643-31232

WASHER

SN: A50001 --UP

6шт.

7

428-54-24240

BRACKET

SN: A50001 --UP

2шт.

8

01435-01230

BOLT

SN: A50001 --UP

8шт.

9

428-T86-1630

BRACKET

SN: A50001 --UP

4шт.

10

01010-81290

BOLT

SN: A50001 --UP

8шт.

11

01643-31232

WASHER

SN: A50001 --UP

16шт.

12

01596-01211

NUT

SN: A50001 --UP

8шт.

13

428-T86-1620

RUBBER

SN: A50001 --UP

4шт.

14

428-T86-1650

PLATE

SN: A50001 --UP

8шт.

15

428-T86-1610

BRACKET

SN: A50001 --UP

4шт.

16

01435-01045

BOLT

SN: A50001 --UP

16шт.

17

01643-31032

WASHER

SN: A50001 --UP

16шт.

18

01596-01009

NUT

SN: A50001 --UP

16шт.

19

428-T86-1640

STEP

SN: A50001 --UP

2шт.

20

428-54-23510

COVER, LEFT HAND

SN: A50001 --UP

1шт.

|$20

425-54-14330

HINGE (WELDED)

SN: A50001 --UP

1шт.

21

421-09-12321

HOLDER

SN: A50001 --UP

1шт.

22

01023-10510

SCREW

SN: A50001 --UP

5шт.

23

01435-01220

BOLT

SN: A50001 --UP

1шт.

24

01435-01230

BOLT

SN: A50001 --UP

5шт.

25

01643-31232

WASHER

SN: A50001 --UP

6шт.

26

428-54-13520

COVER, RIGHT HAND

SN: A50001 --UP

1шт.

|$27

416-09-12220

HINGE (WELDED)

SN: A50001 --UP

1шт.

27

421-09-12321

HOLDER

SN: A50001 --UP

1шт.

28

01023-10510

SCREW

SN: A50001 --UP

5шт.

29

01435-01220

BOLT

SN: A50001 --UP

1шт.

30

01435-01230

BOLT

SN: A50001 --UP

5шт.

31

01643-31232

WASHER

SN: A50001 --UP

6шт.

32

427-T86-1772

BRACKET

SN: A50001 --UP

1шт.

33

01010-81225

BOLT

SN: A50001 --UP

2шт.

34

01643-31232

WASHER

SN: A50001 --UP

2шт.

35

418-60-15150

STOPPER

SN: A50001 --UP

1шт.

36

01023-60630

SCREW

SN: A50001 --UP

1шт.

37

428-54-24471

FENDER

SN: A50001 --UP

1шт.

38

01010-81225

BOLT

SN: A50001 --UP

4шт.

39

01643-31232

WASHER

SN: A50001 --UP

4шт.

40

428-54-24480

RUBBER

SN: A50001 --UP

1шт.

41

428-54-24460

PLATE

SN: A50001 --UP

1шт.

42

01435-01020

BOLT

SN: A50001 --UP

3шт.

43

428-54-24250

PLATE

SN: A50001 --UP

1шт.

44

01435-01220

BOLT

SN: A50001 --UP

4шт.

45

STEP, L.H. (SEE FIG. M4310-02A0)

SN: A50001 --UP

-1шт.

Выбрано товаров: 47
