WA700-3L S/N A50001-UP
/
ГИДРАВЛИКА
/

FIG. H-A ГИДРАВЛ ЛИНИЯ - НАСОС ЛИНИЯ ОХЛАЖДЕНИЯ

Запчасти Komatsu WA700-3L FIG. H-A ГИДРАВЛ ЛИНИЯ - НАСОС ЛИНИЯ ОХЛАЖДЕНИЯ ГИДРАВЛИКА

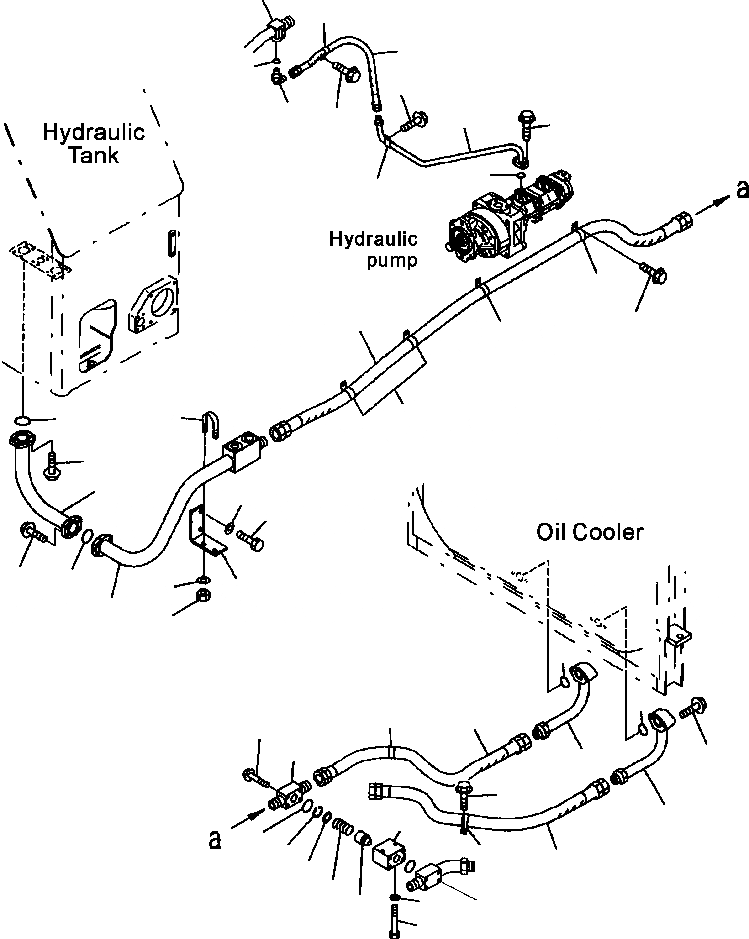

Схема запчастей Komatsu WA700-3L - FIG. H-A ГИДРАВЛ ЛИНИЯ - НАСОС ЛИНИЯ ОХЛАЖДЕНИЯ ГИДРАВЛИКА
40
30
26
28
25
22
27
31
29
23
24
11
10
12
11
11
19
15
16
14
20
18
16
15
20
17
13
21
6
6
1
2
9
8
5
4
3
4
32
39
2
36
7
35
34
38
41
33
37

№

Артикул

Название

Примечание

Количество

1

07102-21411

HOSE

SN: A50001 --UP

1шт.

2

419-09-11150

CLIP

SN: A50001 --UP

2шт.

3

01435-01220

BOLT

SN: A50001 --UP

2шт.

4

428-62-15510

TUBE

SN: A50001 --UP

2шт.

5

01435-01270

BOLT

SN: A50001 --UP

4шт.

6

07000-F3045

O-RING

SN: A50001 --UP

2шт.

7

07102-21411

HOSE

SN: A50001 --UP

1шт.

8

428-62-15360

BLOCK

SN: A50001 --UP

1шт.

9

01435-01270

BOLT

SN: A50001 --UP

4шт.

10

07102-21426

HOSE

SN: A50001 --UP

1шт.

11

419-09-11150

CLIP

SN: A50001 --UP

4шт.

12

01435-01220

BOLT

SN: A50001 --UP

4шт.

13

428-62-15410

TUBE

SN: A50001 --UP

1шт.

14

428-62-15420

TUBE

SN: A50001 --UP

1шт.

15

07000-F2060

O-RING

SN: A50001 --UP

2шт.

16

01435-01235

BOLT

SN: A50001 --UP

8шт.

17

428-62-15440

PLATE

SN: A50001 --UP

1шт.

18

01010-81025

BOLT

SN: A50001 --UP

2шт.

19

07283-36155

CLIP

SN: A50001 --UP

1шт.

20

01643-31032

WASHER

SN: A50001 --UP

4шт.

21

01597-01009

NUT

SN: A50001 --UP

2шт.

22

428-62-15211

TUBE

SN: A50001 --UP

1шт.

23

07000-13030

O-RING

SN: A50001 --UP

1шт.

24

04434-52110

CLIP

SN: A50001 --UP

1шт.

25

01435-01016

BOLT

SN: A50001 --UP

1шт.

26

07102-20506

HOSE

SN: A50001 --UP

1шт.

27

07235-10522

ELBOW

SN: A50001 --UP

1шт.

28

07002-22434

O-RING

SN: A50001 --UP

1шт.

29

01435-00835

BOLT

SN: A50001 --UP

4шт.

30

08036-02514

CLIP

SN: A50001 --UP

1шт.

31

01435-01016

BOLT

SN: A50001 --UP

1шт.

|$31

427-62-15420

VALVE ASSEMBLY

SN: A50001 --UP

1шт.

32

427-62-15430

BODY

SN: A50001 --UP

1шт.

33

427-62-15440

POPPET

SN: A50001 --UP

1шт.

34

427-62-15450

SPRING

SN: A50001 --UP

1шт.

35

427-62-15460

SEAT

SN: A50001 --UP

1шт.

36

04065-05020

RING

SN: A50001 --UP

1шт.

37

01010-81295

BOLT

SN: A50001 --UP

2шт.

38

01643-31232

WASHER

SN: A50001 --UP

2шт.

39

07000-F2060

O-RING

SN: A50001 --UP

1шт.

40

TUBE (SEE FIG. H4200-15A0)

SN: A50001 --UP

-1шт.

41

BLOCK (SEE FIG. H4200-15A0)

SN: A50001 --UP

-1шт.
