Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA700-3L S/N A50001-UP
/
ЭЛЕКТРИКА
/

FIG. E-A ЗАДН. Э/ПРОВОДКА - Э/ПРОВОДКА ДВИГАТЕЛЯ

Запчасти Komatsu WA700-3L FIG. E-A ЗАДН. Э/ПРОВОДКА - Э/ПРОВОДКА ДВИГАТЕЛЯ ЭЛЕКТРИКА

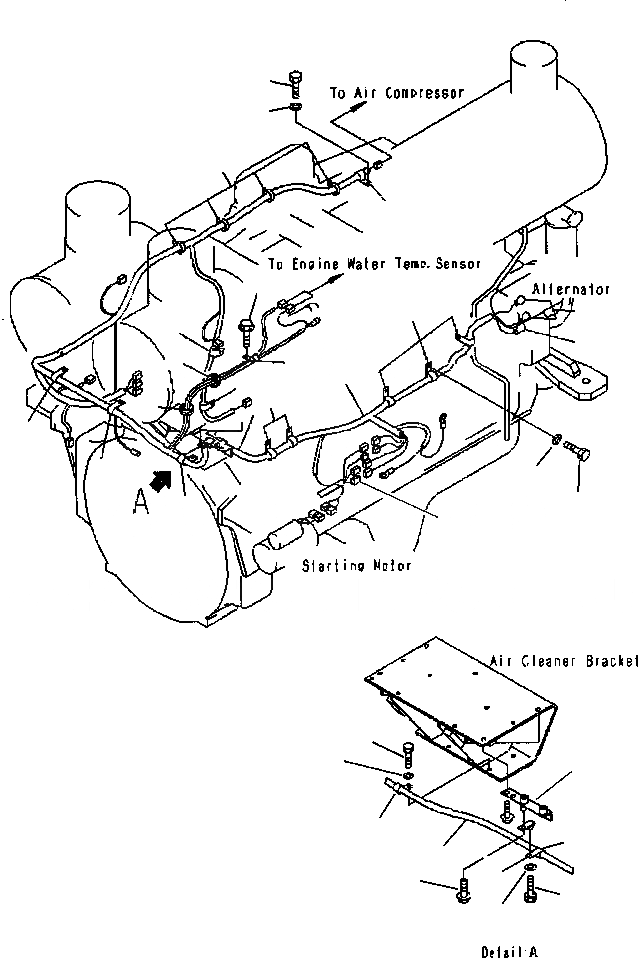

Схема запчастей Komatsu WA700-3L - FIG. E-A ЗАДН. Э/ПРОВОДКА - Э/ПРОВОДКА ДВИГАТЕЛЯ ЭЛЕКТРИКА
10
11
5
3
15
4
8
2
9
7
14
1
2
2
6
2
2
11
10
2
16
10
11
17
2
12
1
2
13
10
11

№

Артикул

Название

Примечание

Количество

1

428-06-22152

WIRING HARNESS

SN: A50001 --UP

1шт.

2

08036-03014

CLIP

SN: A50001 --UP

7шт.

3

08036-01014

CLIP

SN: A50001 --UP

3шт.

4

04434-51412

CLIP

SN: A50001 --UP

3шт.

5

08034-00536

BAND

SN: A50001 --UP

4шт.

6

08037-03614

GROMMET

SN: A50001 --UP

1шт.

7

08037-05016

GROMMET

SN: A50001 --UP

1шт.

8

08038-00519

CAP

SN: A50001 --UP

2шт.

9

428-06-12270

CAP

SN: A50001 --UP

1шт.

10

01010-81020

BOLT

SN: A50001 --UP

16шт.

11

01643-31032

WASHER

SN: A50001 --UP

16шт.

12

426-06-11570

BRACKET

SN: A50001 --UP

1шт.

13

01435-01016

BOLT

SN: A50001 --UP

1шт.

14

08036-01414

CLIP

SN: A50001 --UP

1шт.

15

01435-01220

BOLT

SN: A50001 --UP

1шт.

16

WIRING HARNESS (SEE FIG. E0202-01A0)

SN: A50001 --UP

-1шт.

17

BRACKET (SEE FIG. M4102-02A0)

SN: A50001 --UP

-1шт.

Выбрано товаров: 17
